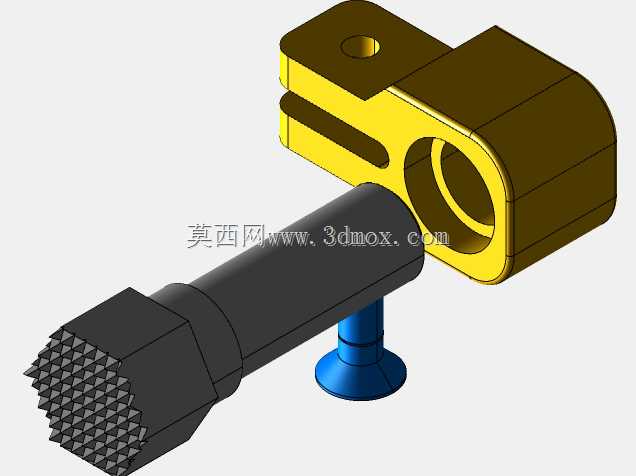

这套夹持组件常被应用在工装治具、小型自动化工位的末端执行端,也可作为检测设备上的工件定位锁紧部件使用,在需要对杆类、轴类工件做快速装夹固定的场景中适配性极强,比如小型装配线上的工件姿态保持、工装台的辅助定位、非标设备的快换连接端都能见到同类结构的身影。从结构拆分来看,整套组件分为三个核心部分:上部的夹座主体、中部的调节锁紧杆、底部的定位支撑钉。夹座主体采用分体式开槽设计,一侧的安装耳带有通孔,可通过螺栓将整个夹持组件固定在设备机架或者工装基板上,安装耳的厚度与通孔直径做了等强度匹配,避免螺栓锁紧时安装耳出现应力断裂;夹座中部的大通孔是穿装被夹持杆件的核心通道,孔壁做了精加工处理,保证穿装杆件时的同轴度,
侧面的开槽从通孔位置一直延伸到夹座侧边,配合锁紧杆的旋紧动作,可让开槽产生弹性形变,从而抱紧穿入通孔内的杆件,实现无间隙锁紧。夹座的开槽宽度经过反复校核,既保证锁紧时的形变行程足够抱紧不同公差带的杆件,又避免开槽过宽导致夹座整体刚性下降,在反复锁紧松开的循环工况下不会出现塑性形变。中部的锁紧杆一端做了滚花防滑处理,滚花采用网纹结构,徒手操作时能提供足够的摩擦力,不需要额外工具就能完成锁紧与松开动作,适合需要频繁调整夹持位置的工位;杆身的螺纹段与夹座上的螺纹孔精密配合,旋进时的推力均匀作用在开槽的两侧壁上,让夹座的抱紧力沿通孔圆周均匀分布,不会出现被夹杆件偏斜、局部压痕过深的问题。锁紧杆的长度做了限位设计,
旋到最大行程时杆端不会突出夹座内壁过多,避免刮伤被夹持杆件的表面,同时也能防止螺纹旋合长度不足导致的锁紧失效。底部的支撑钉采用台阶式结构,小直径段嵌入夹座底部的定位孔内,大直径的圆盘端面作为支撑基准面,当整套夹持组件固定在基板上时,支撑钉的端面可与基板表面贴合,抵消锁紧杆旋紧时产生的倾覆力矩,避免夹座在长期受力后出现安装偏斜,保证夹持位置的重复定位精度。从安装边界来看,夹座主体的外形轮廓做了圆角过渡处理,没有尖锐的棱角,在设备内部安装时不会刮擦相邻的管线或者其他零部件;整体的安装空间需求紧凑,不需要预留过大的操作空间,即使在排布密集的工装板上也能顺利安装。设计时特意将锁紧杆的操作端朝向外侧,操作人员站在工位正面就能完成调节动作,
不需要探身或者借助特殊角度的工具,大幅提升工位调整的效率。夹座的通孔轴线与安装耳的安装面垂直度控制在合理公差范围内,保证被夹持的杆件与安装基准面保持垂直或者平行的姿态,不需要额外做角度校正。在实际工况适配中,这套夹持结构可适配不同直径的光轴杆件,只要杆件直径在夹座通孔的弹性形变范围内,都能实现可靠锁紧,不需要更换夹头或者额外加装衬套,对于多品种小批量的生产工位来说,能减少大量的工装更换时间。锁紧杆的滚花端长度经过优化,即使戴着手套操作也能顺利转动,不会出现打滑的情况;支撑钉的端面做了平面度处理,与安装面贴合时不会出现间隙,避免锁紧时组件产生晃动。整套结构没有复杂的弹性元件或者易损件,所有部件都采用金属材质加工,长期使用下的磨损量极小,维护时只需要定期清理螺纹段的切屑或者灰尘,就能保证锁紧动作顺畅,不会出现卡滞的问题。夹座的开槽根部做了应力释放的圆角处理,避免反复形变时根部出现应力集中导致的开裂,延长整套组件的使用寿命。在受力表现上,当锁紧杆施加额定的锁紧力矩时,夹座对杆件的抱紧力足以抵抗常规工位上的切削力、装配推力,不会出现杆件滑移、偏转的情况,能满足大部分轻载装夹场景的使用需求。
