混凝土施工用弯管固定电缆夹结构

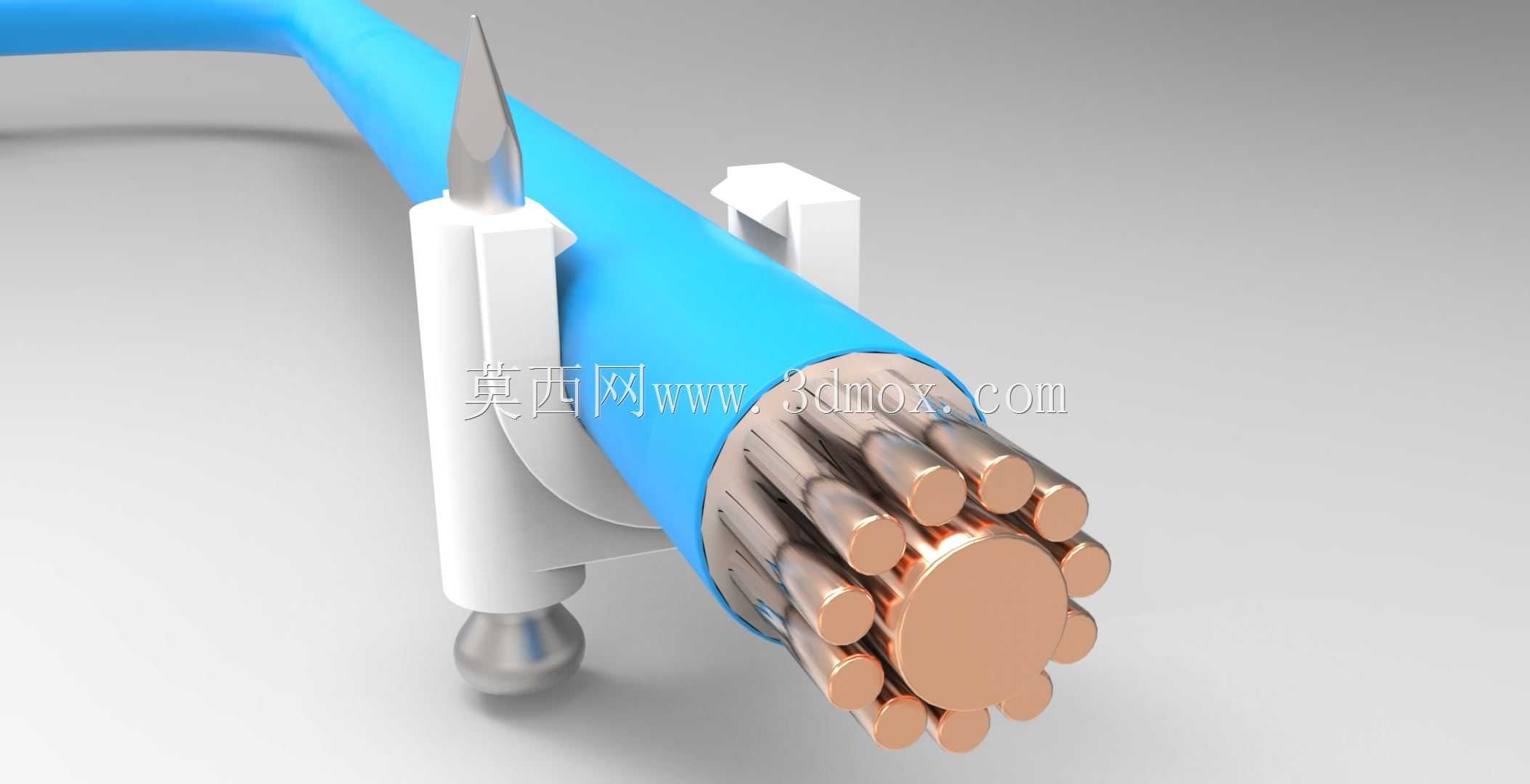

　　在混凝土浇筑作业的现场布线环节，线缆的固定防护一直是容易被忽略却直接影响施工安全的细节——振捣设备、泵送管线、临时照明的供电线缆如果直接散落在模板、钢筋骨架或者硬化中的混凝土面上，很容易被移位的管材、振捣棒或者施工人员踩踏剐蹭，造成绝缘层破损、线芯外露的漏电隐患，传统的扎带捆绑在面对带弯折走向的线缆时，要么捆扎过紧损伤线缆外皮，要么固定点受力不均在施工振动中松脱，根本没法满足混凝土施工现场复杂工况下的长期固定需求。这款适配弯管走向的电缆夹，就是专门针对这类施工场景的布线痛点设计的，整套固定结构包含L型的安装基座、四个分体式的白色卡扣压块以及配套的锁紧螺钉，基座采用和施工模板材质接近的硬质工程塑料制作，底部做了平整的贴合面，

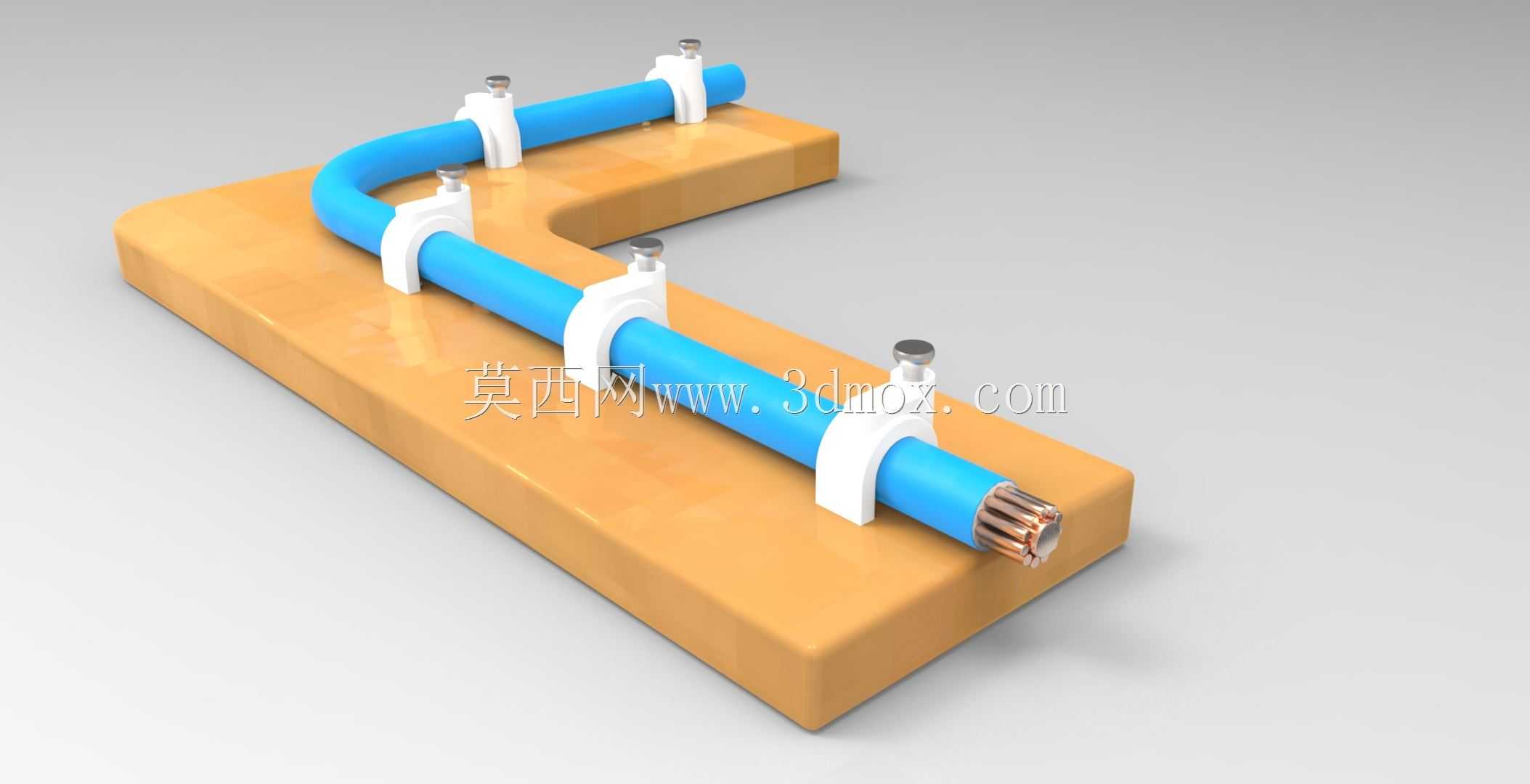

　　不管是钉在木模板上、吸附在钢制模板表面还是用膨胀螺栓固定在已硬化的混凝土基面，都能保证足够的接触面积，不会因为施工中的持续振动出现翘边、移位的问题。从结构设计的逻辑来看，这款电缆夹没有采用常见的整体式卡槽结构，而是把线缆的压合部分拆成了独立的四个卡扣单元，每个卡扣都可以根据线缆的实际走向微调安装位置，刚好适配图中展示的90度弯曲线缆排布——在混凝土施工现场，很多供电线缆需要绕过模板的阳角、泵送管道的弯管段或者钢筋骨架的弯折处，整体式卡槽的电缆夹只能适配直线段线缆，遇到弯折处就需要多个夹体拼接，不仅安装效率低，拼接处的缝隙还容易卡入混凝土浆体，后期拆卸清理十分麻烦，而分体式卡扣的设计可以顺着线缆的弯曲弧度依次排布固定，每个卡扣只承担一小段直线线缆的压合，既不会因为强行掰弯卡槽造成夹体开裂，也能让线缆的弯曲半径保持在安全范围内，避免线芯因为弯折角度过小出现断股的问题。在安装边界的设计上，这款电缆夹的基座总长度控制在320毫米左右，宽度为120毫米，厚度25毫米，四个卡扣的安装槽位沿着基座上的弧形走线轨迹预设，相邻卡扣的中心间距从直线段的60毫米到弯弧段的45毫米渐变，刚好适配直径18到22毫米的常规施工供电线缆，卡扣的压合面做了半径10毫米的圆弧过渡，内壁还预留了0.5毫米的间隙填充柔性防滑胶条，锁紧螺钉采用M4规格的盘头螺钉，拧紧时的压力会通过胶条均匀分散到线缆外皮上，不会出现局部压力过大压伤绝缘层的问题，

　　同时胶条的摩擦力也能避免线缆在夹体内出现轴向窜动，哪怕是振捣设备工作时带来的高频振动，也不会让线缆从夹体中滑脱。从实际使用的角度来说，这款电缆夹的基座边缘都做了R3的圆角处理，没有尖锐的棱角，不会在安装或者后期拆卸时刮伤施工人员的手套或者线缆外皮，卡扣和基座的连接采用嵌入式的滑槽设计，安装时只需要把线缆摆放到基座的走线轨迹上，依次把卡扣卡入对应的滑槽，拧紧锁紧螺钉就能完成固定，不需要额外的辅助工具，比传统的扎带或者钢丝捆绑效率高很多，而且后期线缆拆除时只需要拧松螺钉就能取下卡扣，夹体可以重复周转使用，不像扎带一样属于一次性耗材，长期下来能降低不少施工辅材的成本。在混凝土施工的复杂工况里，这款电缆夹除了固定供电线缆之外，

　　也可以用来固定气路软管、信号控制线等小直径的管线，尤其是在预制构件的生产台座上，需要布设的振捣器线缆、温控传感器信号线数量多、走向复杂，用这款电缆夹可以把不同功能的管线沿着台座的边缘整齐固定，避免管线散落在台座表面影响构件的脱模作业，也能防止混凝土浆体溅到管线接头上造成接触不良的问题。设计时特意把夹体的整体高度控制在35毫米以内，固定线缆之后夹体的最高点不会高出模板的侧模边缘，浇筑混凝土时不会因为夹体突出造成构件表面出现凹坑，也不会影响后续的表面收光作业，哪怕是把夹体预埋在混凝土的表层，后期也可以直接把外露的卡扣部分敲掉，基座部分留在混凝土内部也不会影响构件的结构强度，因为基座采用的是和混凝土相容性较好的工程塑料，热膨胀系数和混凝土接近，不会因为温度变化造成周边混凝土出现开裂的问题。
