高强度弓形卸扣起重连接构件

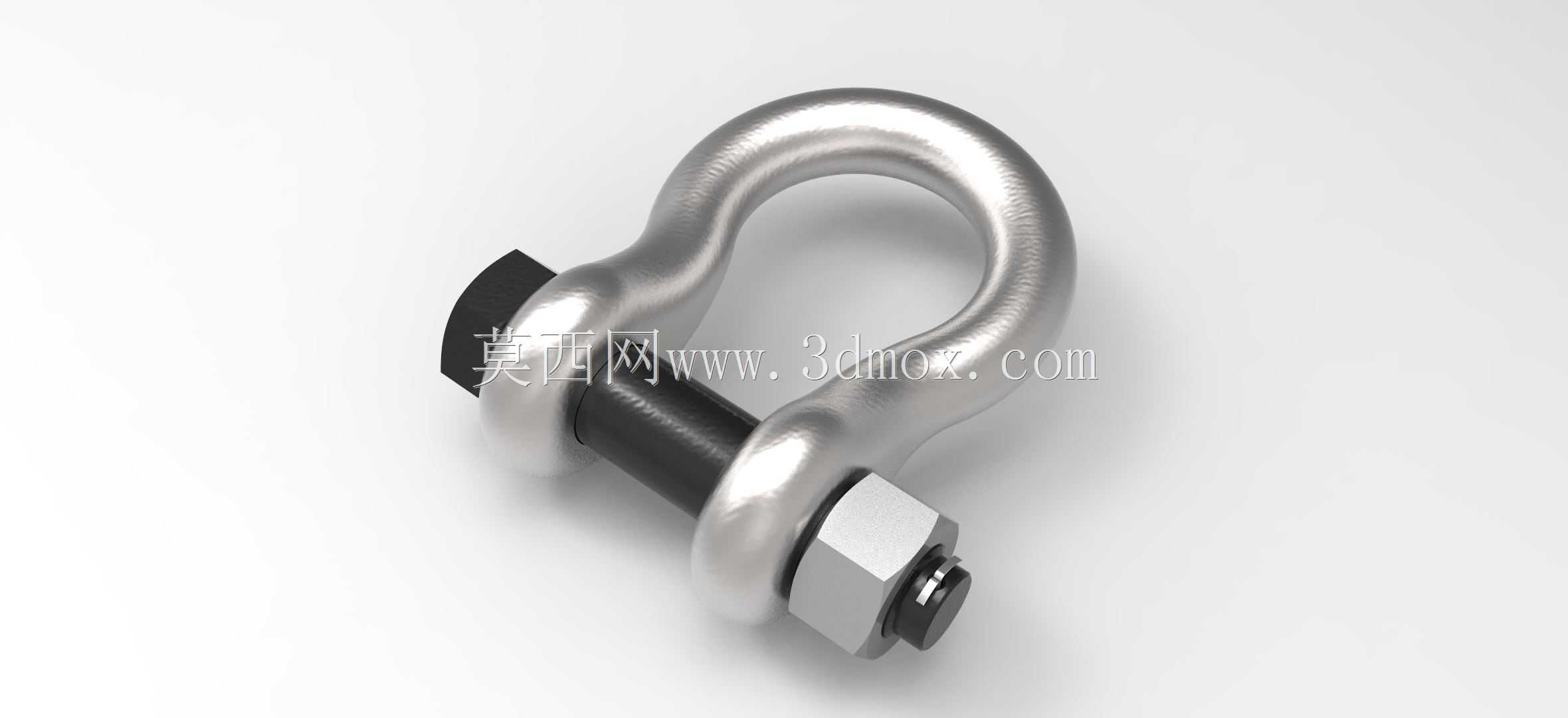

　　在起重吊装、索具连接、重型设备移位、船舶系固、矿山牵引等作业场景里，这类弓形卸扣是索具系统里最常见的受力连接构件，承担着钢丝绳、吊装带、吊环与被吊物之间的载荷传递作用，属于可重复拆装的铰接式连接件，相比焊接式吊耳具备更高的布置灵活性，也能在不同作业场景下快速更换适配的索具规格。从结构设计逻辑来看，这款卸扣采用弓形弯环本体搭配六角锁紧螺母式横销的结构，弯环部分采用大圆弧过渡设计，避免了直角弯折带来的应力集中问题，当索具沿不同角度牵拉时，圆弧面能让载荷更均匀地分布在弯环截面上，不会出现局部应力突变导致的断裂风险；横销与弯环两端的销孔采用间隙配合，既保证拆装时的顺畅度，又能控制配合间隙避免作业过程中横销出现窜动，末端的六角螺母配合销端的防脱结构，能在长期受振动、交变载荷的工况下避免螺母松脱，相比螺纹直接拧入弯环的销体结构，这种带锁紧螺母的设计更适合大吨位、高频次的吊装作业，即便横销出现轻微磨损，也能通过螺母的锁紧力保持连接可靠性。

　　从实际安装边界来看，这类卸扣的弯环内净空尺寸需要匹配常用吊装带、钢丝绳套的端部尺寸，保证索具套入后不会出现卡滞，也不会因为净空过大导致索具在环内过度滑移；横销的直径需要满足额定载荷下的剪切强度要求，同时销体长度要保证穿过弯环两端销孔后，螺母能完全拧入有效螺纹段，且露出2-3牙螺纹作为安全余量。在选型适配时，需要注意作业场景下的载荷方向，当载荷沿卸扣对称面牵拉时，卸扣能达到额定承载能力，若出现横向斜拉，会让弯环单侧受力集中，实际承载能力会出现明显下降，因此设计建模时还原了弯环的截面渐变特征，从弯环顶部到两端销孔位置，截面直径逐步增大，匹配不同位置的受力分布——顶部受拉弯复合载荷，截面保持均匀圆截面，两端销孔位置因为要加工横销安装孔，局部截面削弱，因此加大本体外径补偿强度。

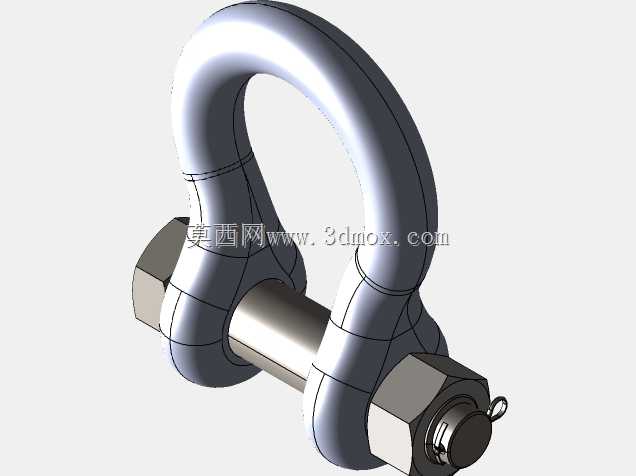

　　建模过程中重点还原了几个影响实际使用的细节：弯环的锻造流线方向沿圆弧走向，对应实际锻造工艺的纤维组织分布，避免横向切断流线导致强度下降；横销与螺母的配合螺纹采用标准粗牙螺纹，保证通用互换性，即便现场螺母丢失也能快速配到标准件；销端的开口销孔位置做了沉台处理，避免开口销安装后突出螺母表面剐蹭索具或作业人员；弯环表面的圆弧过渡全部采用圆角衔接，没有尖锐棱角，避免吊装过程中切割损伤钢丝绳或吊装带的纤维层。在矿山牵引场景下，这类卸扣常被用于连接矿车与牵引钢丝绳，作业过程中会承受频繁的冲击载荷，因此本体与横销的配合面做了轻微的倒角处理，避免冲击载荷下配合面出现咬合锈死，方便后期拆卸维护；在船舶系固场景中，卸扣会长期暴露在盐雾环境中，建模时还原了本体表面的钝化处理层特征，配合横销与销孔之间的间隙设计，能减少盐分积存导致的锈蚀卡滞。

　　很多新手工程师在选型或建模时容易忽略卸扣的受力角度问题，往往只看额定载荷数值，却没有考虑实际作业时索具的夹角，当两根索具通过一个卸扣连接，夹角超过120度时，卸扣承受的拉力会远超单根索具的载荷，因此在建模时特意保留了弯环的截面尺寸参数特征，方便设计人员在做索具系统校核时，直接提取截面参数做强度验算，不需要再重新测绘尺寸。另外横销的头部采用方颈结构，卡在弯环一端的方槽内，拧紧螺母时横销不会跟着转动，这一细节在实际拆装时非常实用，现场作业人员只需要用一把扳手拧螺母即可完成拆装，不需要额外用另一把扳手固定销头，大幅提升高空作业、狭小空间作业时的拆装效率。从安装适配性来说，这款卸扣的弯环外侧轮廓做了收窄设计，在多个卸扣并排布置在吊梁吊点上时，不会出现相邻卸扣互相干涉的情况，能充分利用吊梁上的吊点间距，提升多点吊装时的布置灵活性。
