液压系统用圆柱式滑阀阀芯阀套组件

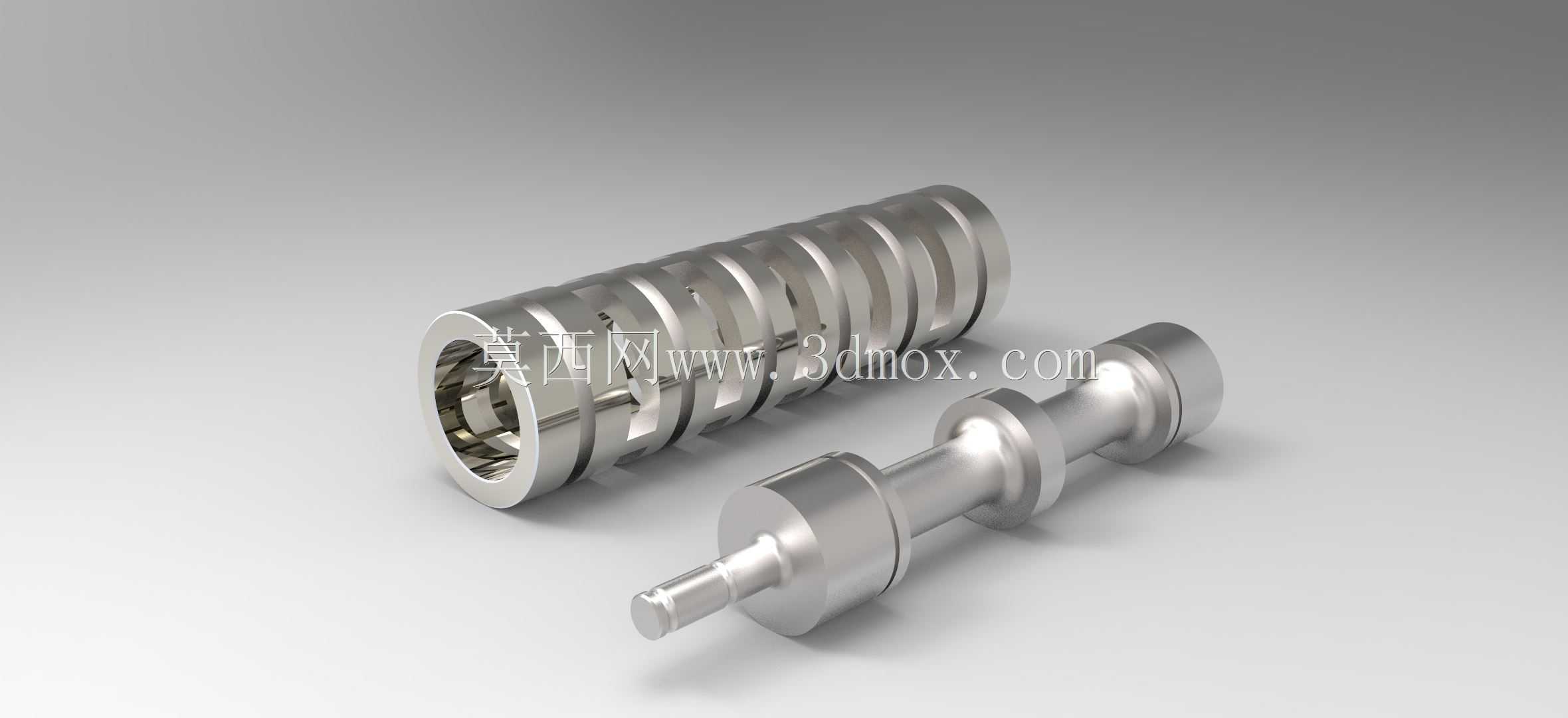

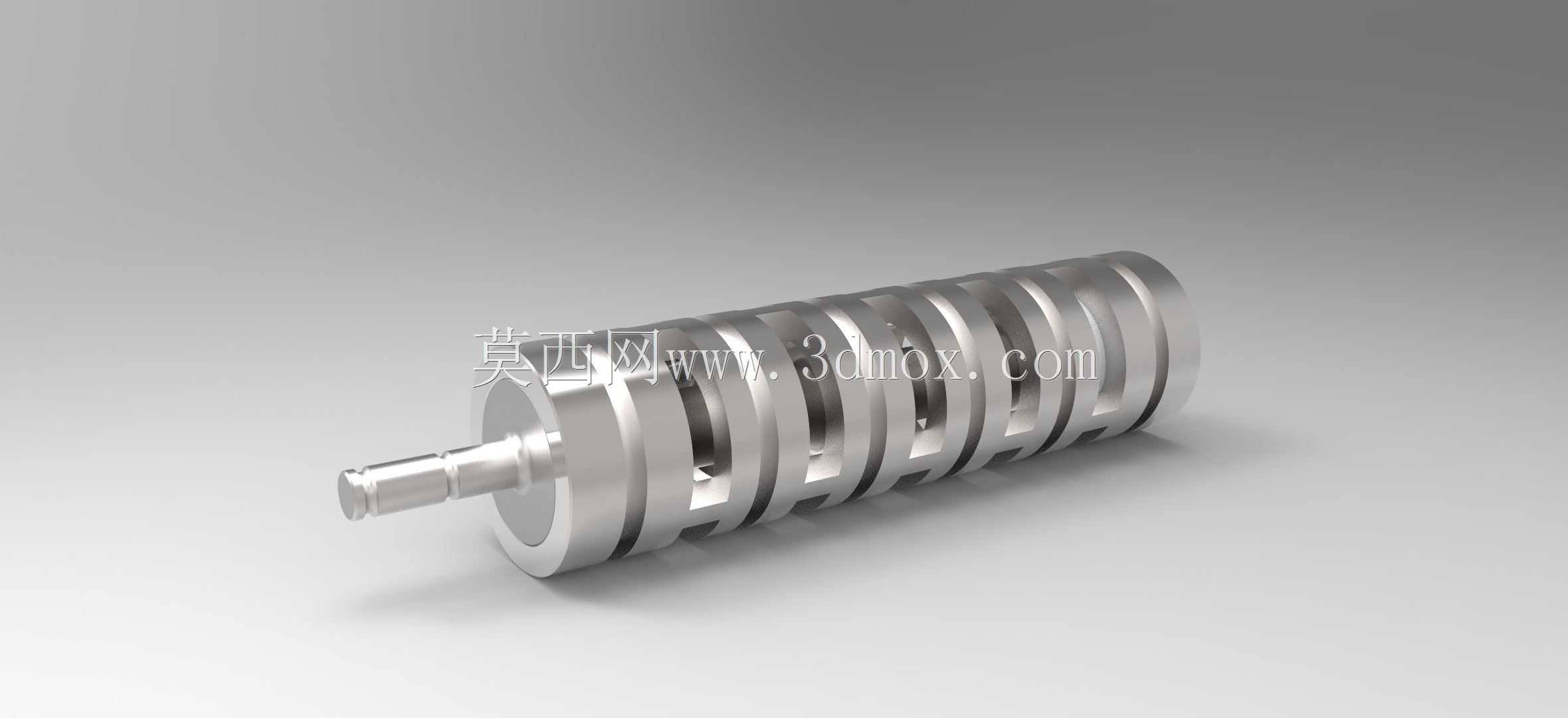

　　在液压传动与控制系统的回路搭建中，滑阀是实现压力、流量、流向调节的核心控制元件，这套滑阀组件采用阀芯阀套分体式配合结构，主要应用在中高压液压系统的方向控制与流量调节工位，常见于工程机械液压主阀组、机床液压夹紧回路、注塑机锁模控制单元等场景，依靠阀芯在阀套内的轴向位移改变阀口通断状态与通流面积，完成对执行元件的动作控制。从实际使用场景来看，这类滑阀通常安装在集成阀块的安装孔内，阀套外圆与阀块安装孔采用间隙配合加密封圈密封，避免高压油液从配合间隙泄漏，阀芯两端通常连接推杆或者电磁铁推杆，接收外部控制信号产生轴向位移。设计过程中首先要考虑的是阀芯与阀套的配合精度，两者的配合间隙通常控制在0.008-0.015mm区间，

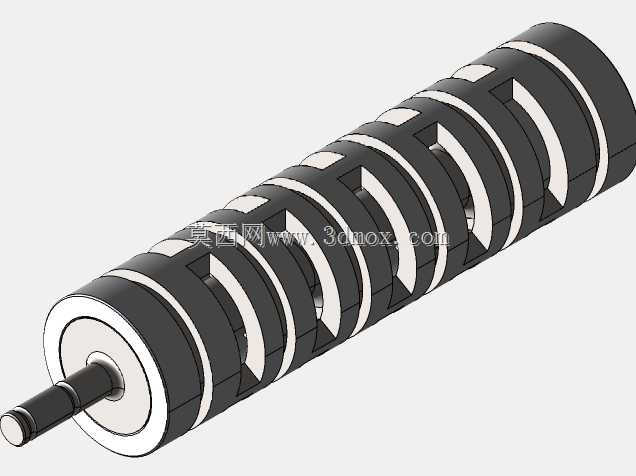

　　间隙过大会导致内泄漏量超标，系统压力建立不足，间隙过小则会在油温升高、零件热膨胀时出现阀芯卡滞，引发系统动作失灵。阀套外圆加工有多道环形密封槽，用于安装O型密封圈与挡圈，分隔不同压力等级的油腔，避免不同油路之间出现窜油问题；阀套侧壁开有多个径向通流窗口，对应阀块上的P、T、A、B等油口，当阀芯移动到不同位置时，阀芯上的环形凸肩会遮挡或者打开对应的通流窗口，实现油路的切换或者节流调节。阀芯采用多凸肩结构，每个凸肩的宽度与阀套通流窗口的宽度匹配，凸肩边缘设计有微小的节流锥面或者均压槽，一方面可以减小阀芯切换过程中的液压卡紧力，另一方面可以让阀口开启过程中的通流面积变化更线性，降低流量调节过程中的压力冲击。从安装边界来看，

　　这套滑阀组件的轴向安装尺寸需要匹配阀块的安装孔深度，阀芯伸出阀套两端的长度要满足驱动机构的行程要求，通常阀芯的最大工作行程在3-8mm区间，根据额定流量的不同调整行程大小，额定流量越大的滑阀，对应的通流窗口面积越大，阀芯行程也会相应增加。在实际选型匹配时，除了安装尺寸的适配，还要考虑滑阀的额定工作压力、额定流量、中位机能是否匹配系统需求，不同的中位凸肩结构对应不同的中位机能，比如O型机能在阀芯处于中位时各油口全部封闭，可以保持执行元件的位置锁定，H型机能中位时各油口连通，系统可以实现卸荷。设计建模过程中需要重点保证各凸肩的同轴度要求，阀芯各段外圆的同轴度公差通常控制在0.005mm以内，阀套内孔的圆柱度公差不超过0.003mm，

　　避免加工误差导致阀芯运动卡涩。同时阀芯与阀套的材料通常选用高碳铬轴承钢，经过淬火处理后表面硬度达到HRC60左右，表面做抛光处理降低粗糙度，减少运动过程中的磨损，提升元件的使用寿命。在液压系统实际运行中，滑阀的响应速度直接影响整个系统的动作灵敏度，因此阀芯的质量要尽可能轻量化，在保证结构强度的前提下可以在阀芯非配合段做减重孔设计，降低运动惯量，提升动态响应特性。另外阀套上的通流窗口通常会做去毛刺处理，避免加工残留的铁屑在油液冲刷下进入配合间隙，划伤阀芯与阀套的配合表面，导致内泄漏量增大。这套滑阀的结构属于典型的圆柱滑阀结构，相比锥阀、球阀类的控制元件，它的通流能力更强，调节线性度更好，适合大流量的连续调节场景，在多路换向阀、电液比例阀中都有广泛应用。建模时需要注意配合面的尺寸公差标注，装配时要保证阀芯在阀套内可以灵活移动，无卡滞现象，在额定压力下测试内泄漏量符合设计要求，才能满足实际工况的使用需求。
