铰接式活节杆端连接紧固件结构设计

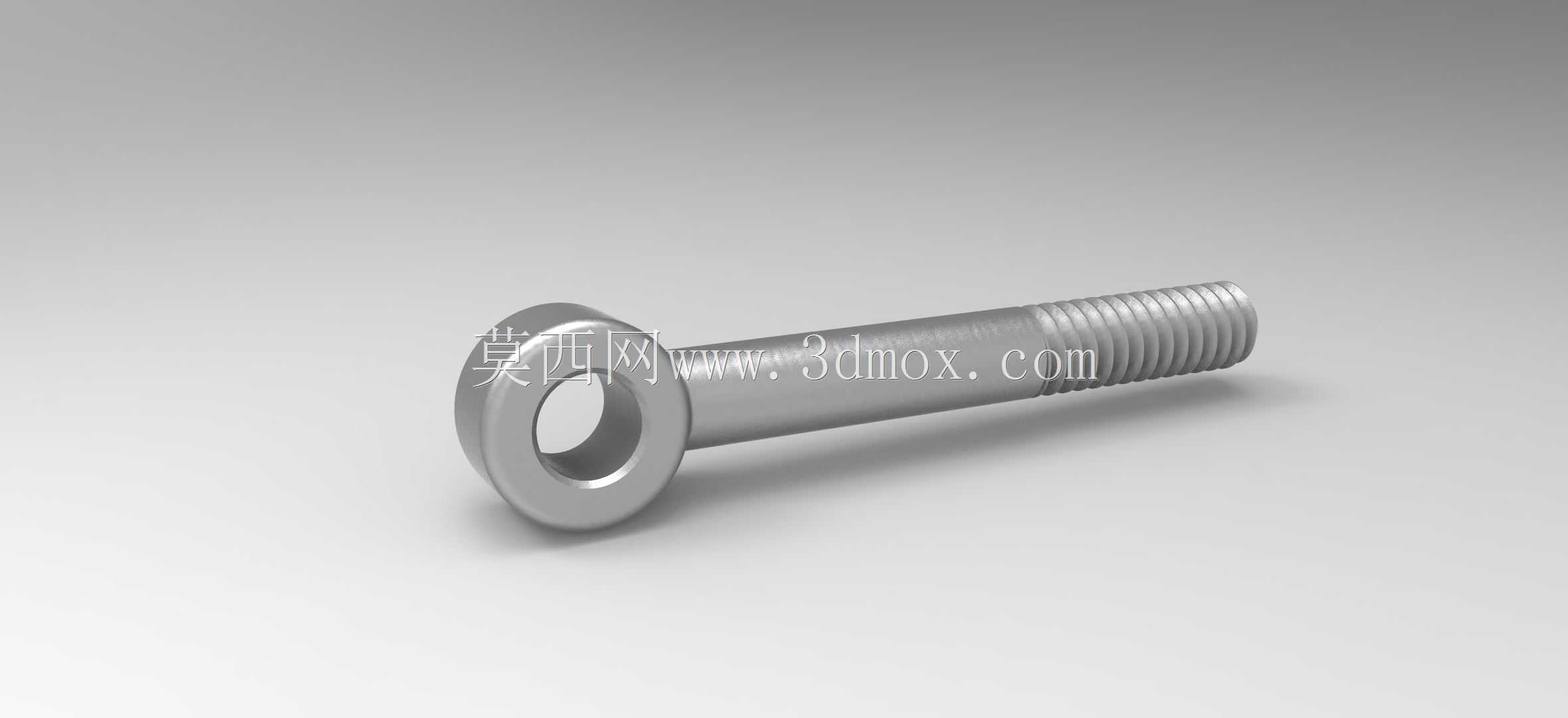

　　在各类需要实现铰接传动、小角度摆动补偿的机械连接场景中，这类带环首的杆端连接件是应用频次极高的基础零件，从工装夹具的连杆机构、液压管路的固定支架，到小型设备的舱门铰接、输送线的张紧调节结构，都能见到它的身影。和普通外螺纹紧固件不同，它的核心功能是通过头部的通孔实现销轴式铰接，让被连接的两个部件之间可以保留绕销轴轴线的转动自由度，避免刚性连接在设备运行振动、部件相对位移时产生的附加应力，从根源上减少螺纹连接处的疲劳松脱风险。

　　从结构设计逻辑来看，这类杆端零件的设计核心是平衡铰接强度与螺纹连接的可靠性，头部的环形结构并非简单的圆环，其内孔需要和配套销轴采用间隙配合，间隙量通常控制在0.1-0.3mm区间，既要保证转动时无卡滞，也要避免间隙过大导致铰接点晃动量超标，影响整套机构的动作精度。环首与杆身的过渡区域是应力集中的高发位置，设计时会采用大圆角平滑过渡，避免直角转折带来的应力突变，在承受交变拉载荷时，过渡圆角处的应力集中系数可以降低40%以上，大幅提升零件的疲劳寿命。杆身的螺纹段长度会根据实际安装的调节余量设计，通常会预留3-5个螺距的调节行程，满足安装时的张紧度调整需求，螺纹收尾处也会做退刀槽处理，避免螺纹末端的不完整牙型在受力时发生断裂。

　　从安装边界来看，这类杆端零件的安装空间需要同时满足环首的转动空间与螺纹的锁紧空间，头部环首的外径决定了铰接点的最小安装宽度，安装时需要保证环首两侧与配套连接件的耳板之间保留0.5-1mm的侧向间隙，避免转动时出现侧面摩擦卡顿。杆身的光杆段直径通常和螺纹大径保持一致，光杆部分的表面粗糙度会控制在Ra1.6-3.2之间，在穿过安装板孔时可以保证顺畅装配，同时减少长期微动磨损带来的间隙扩大。螺纹段的末端会做倒角处理，方便装配时拧入配套的螺母或者螺纹孔，避免首牙磕碰导致的装配卡滞。

　　在实际选型应用中，这类杆端连接件的载荷匹配需要重点关注两个维度，一是环首内孔的挤压强度，二是螺纹段的抗拉强度，当应用在有冲击载荷的场景时，还需要核算过渡圆角处的疲劳强度，避免在长期交变载荷下出现断裂失效。和普通的吊环螺钉不同，这类杆端零件的主要受力方向是沿杆身轴线的拉载荷，不适合承受垂直于杆身方向的侧向弯折载荷，在结构布局时需要尽量保证铰接点的受力方向与杆身轴线重合，减少附加弯矩带来的失效风险。在一些需要防腐的应用场景，比如户外设备、食品加工机械中，这类零件还会根据需求做表面镀锌或者不锈钢材质处理，表面处理层的厚度需要控制在合理范围，避免镀层过厚导致环首内孔尺寸缩小，影响和销轴的配合精度。

　　建模过程中，这类零件的特征构建需要重点关注几个细节，环首内孔与外圆的同轴度需要严格控制，否则会导致铰接转动时出现偏心卡滞；螺纹段的牙型需要符合标准公制螺纹的参数，保证和标准螺母的互换性；过渡圆角的尺寸需要严格按照设计值绘制，不能为了建模省事简化成直角，否则后续做有限元分析时会出现应力计算结果失真，无法准确评估零件的实际承载能力。在装配验证时，需要模拟铰接点的全行程摆动，检查环首与周边结构是否存在运动干涉，同时验证螺纹调节行程是否满足安装调整的需求，避免实际装配时出现调节量不足或者行程超限的问题。
