1/4英寸规格外齿锁紧垫圈结构设计

　　在各类需要螺纹副防松的机械装配场景中，外齿锁紧垫圈是应用频次极高的小尺寸紧固件，这类零件常被用于低压电气柜接线端子、小型机电设备端盖固定、仪器仪表内部组件连接、民用五金装配等对防松性能有要求、但预紧力不需要达到高强度螺栓级别的连接位置。不同于平垫圈仅起到增大接触面积、分散接触面压应力的作用，外齿锁紧垫圈的核心功能是通过周向分布的尖齿结构，在螺栓或螺母拧紧后，齿尖分别嵌入被连接件表面与螺栓/螺母的支撑面，形成多点位的咬合阻力，以此抵消螺纹副在设备运行振动、温度循环变化、长期微动磨损下产生的松动趋势，避免螺纹连接失效引发的组件移位、接触不良、零件脱落等故障。

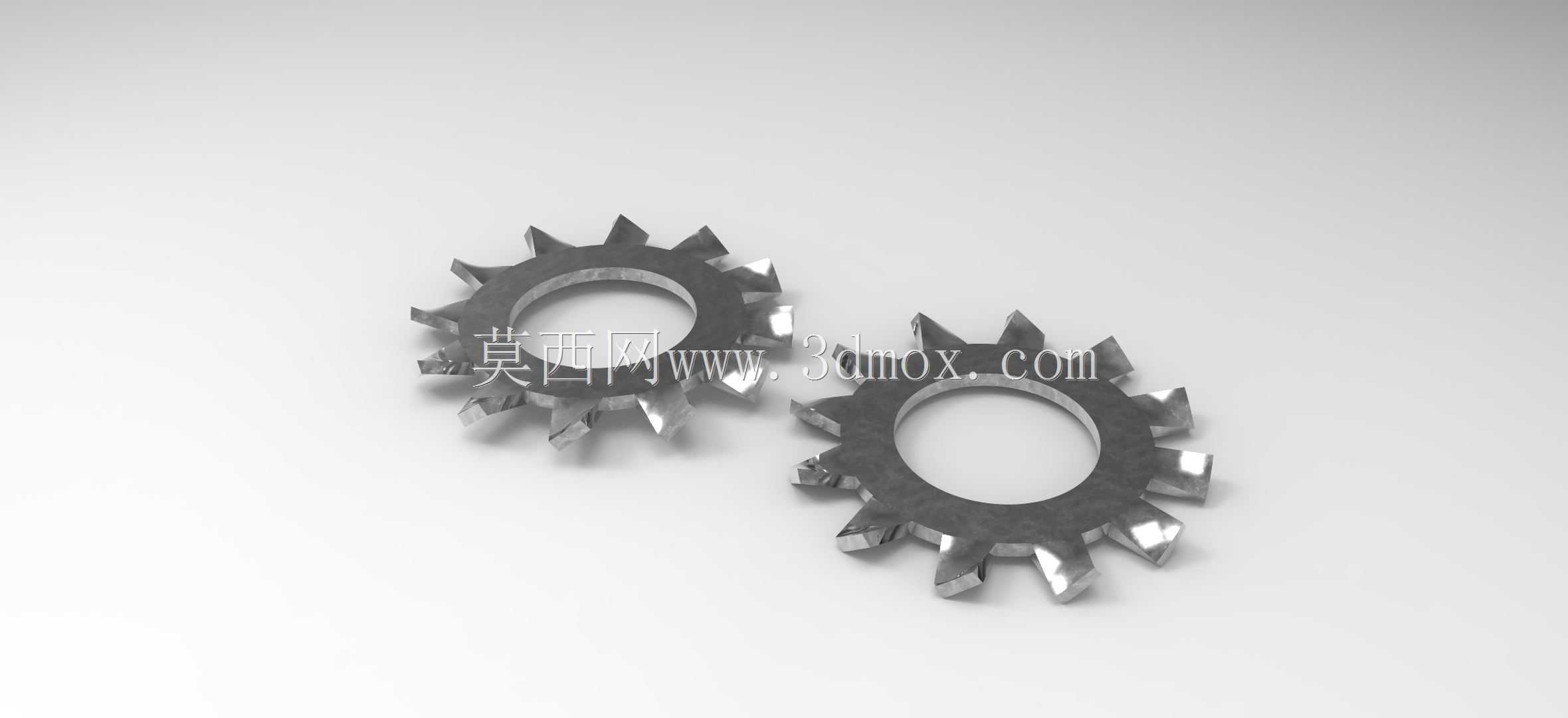

　　本次设计的是适配1/4英寸公称直径螺纹连接件的外齿锁紧垫圈，设计过程中首先明确了安装边界条件：适配的螺纹件为1/4英寸规格的螺栓、螺钉或螺母，垫圈的内孔直径略大于对应螺纹的大径，保证装配时可以顺利穿过螺杆，不会出现卡滞、刮伤螺纹牙型的问题；垫圈的外径尺寸控制在合理范围，既保证周向有足够的空间分布锁紧齿，又不会因为外径过大占用过多安装空间，适配多数常规沉孔、凸台的安装尺寸要求。齿形设计上，周向均匀分布的外齿采用了带一定倾角的冲压成型结构，齿尖的角度经过反复验证，既保证在常规拧紧力矩下齿尖可以顺利嵌入被连接面，不会因为齿尖过钝导致咬合力不足，也不会因为齿尖过锐在拧紧时出现齿部弯折、断裂的问题，同时齿根位置做了小圆弧过渡，避免冲压成型后齿根处出现应力集中，在长期受交变载荷时出现齿部断裂脱落的情况。

　　从实际选型使用的角度看，这类外齿锁紧垫圈更适合被连接件表面硬度不超过HRC30的场景，比如常见的冷轧钢板、铝合金型材、铜排、工程塑料安装面等，如果被连接件表面硬度过高，齿尖无法有效嵌入接触面，防松效果会大幅下降，这种场景下就需要更换其他防松结构。装配过程中需要注意，这类垫圈一般安装在螺母一侧或者螺钉头一侧，不需要成对使用，拧紧时的力矩不能超过对应规格螺纹件的推荐拧紧力矩，避免力矩过大导致垫圈整体被压平，失去弹性咬合的防松能力。不同于内齿锁紧垫圈，外齿锁紧垫圈的齿部暴露在垫圈外圈，更适合安装空间相对充裕、被连接件接触面平整的位置，安装后齿部的形变可以直观观察，方便现场装配人员快速判断垫圈是否被正确压合、是否起到防松作用。

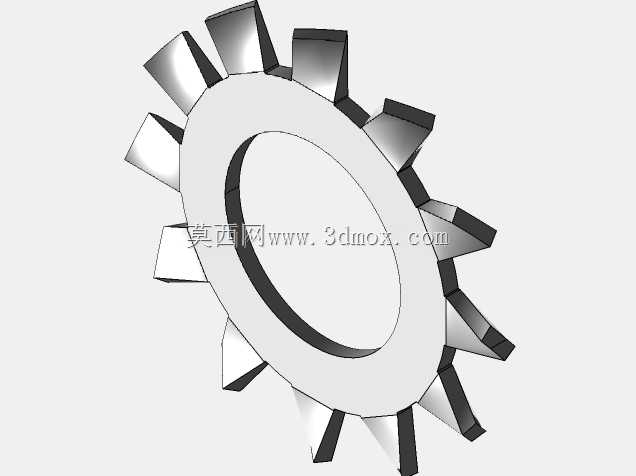

　　建模过程中，首先绘制垫圈的内外圆轮廓，确定内孔与外径的基础尺寸，之后按照齿数要求对圆周做等分，绘制单个齿的轮廓线，通过拉伸成型得到基础坯体，再对齿尖的倾角、齿根的过渡圆弧做细节处理，还原冲压成型后的零件形态，同时保证模型的尺寸精度符合实际生产的公差要求，方便后续做装配干涉检查、装配工艺模拟时可以直接调用。这类小尺寸紧固件虽然单零件成本极低、结构看似简单，但在整机可靠性设计中是不可忽视的细节，很多小型设备的早期故障往往就是因为紧固件防松设计选型不当，导致连接失效，因此在结构设计阶段，根据安装场景的振动等级、被连接件材质、维护频次选择合适规格的锁紧垫圈，是提升整机运行稳定性的重要环节。
