黄铜材质异形挂锁钥匙结构设计

　　日常民用与工业场景中，挂锁作为低成本、高通用性的锁止构件，广泛应用于仓库门栓、设备检修口、户外配电箱、储物柜门等场景的临时或长期锁闭需求，而配套钥匙作为锁具唯一的授权开启构件，其结构精度、材质强度直接决定锁具的使用寿命与防盗可靠性。本次设计的黄铜材质异形挂锁钥匙，针对传统平板钥匙易弯折、易复制、插拔卡滞的常见问题做了结构优化，整体采用H62黄铜作为基材，兼顾切削加工性能与使用阶段的耐磨、抗锈蚀特性，适配户外潮湿、多粉尘的复杂使用环境。

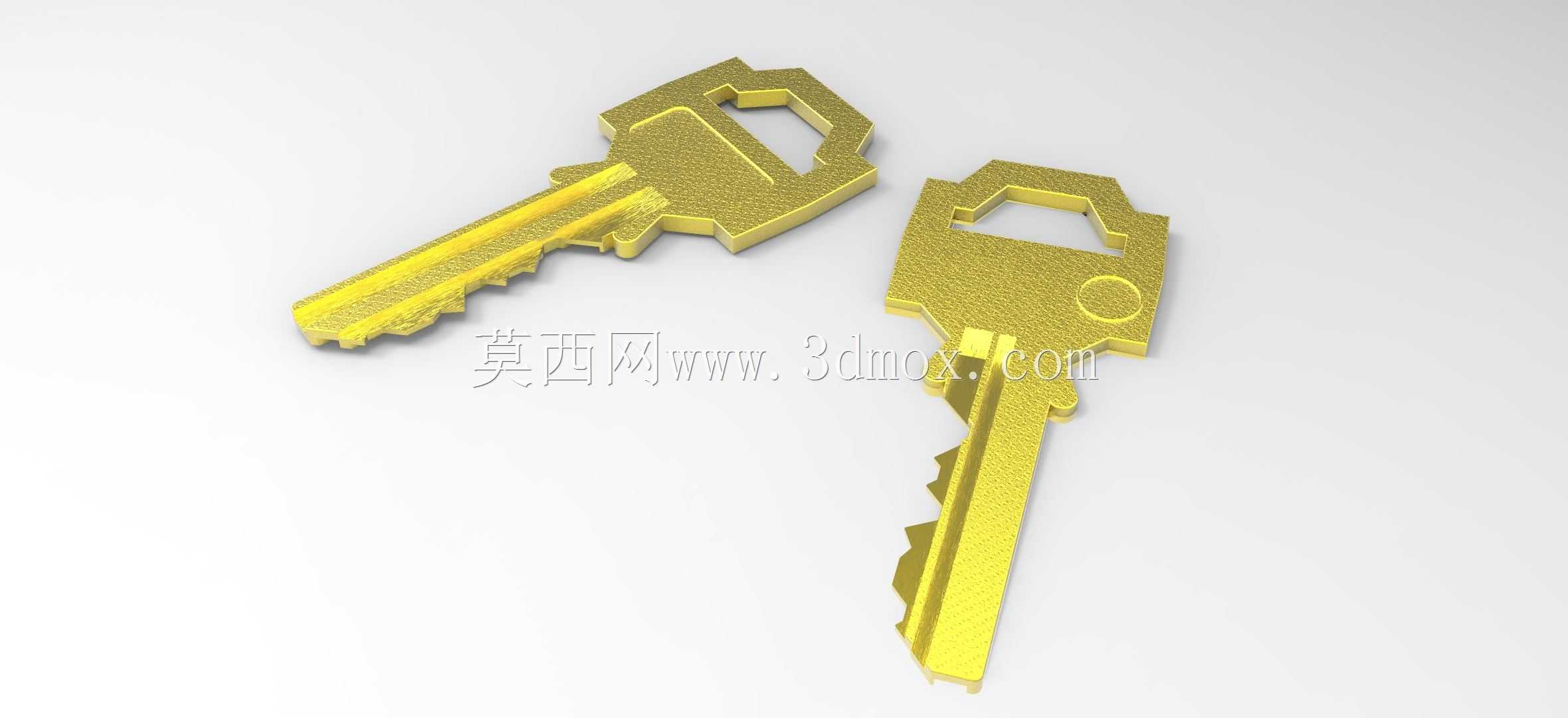

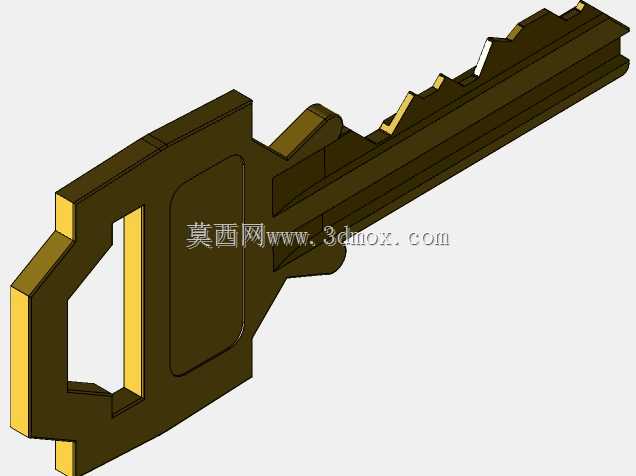

　　从结构设计逻辑来看，钥匙整体分为握持头部与插入齿部两个功能区段，握持头部采用带镂空挂孔的异形轮廓，区别于常规圆形或方形钥匙头，轮廓边缘做了R1.5的圆角过渡，避免携带时刮蹭衣物或划伤手部，头部的镂空挂孔直径为8mm，可直接穿入钥匙环，同时在头部靠近齿部的位置设计了直径3mm的圆形定位凸点，对应锁芯内部的定位弹子槽，插入时可快速完成周向定位，减少盲插时的对位调整时间，降低齿部与锁芯弹子的非正常磕碰磨损。插入齿部的总长度为28mm，厚度为2.2mm，适配常规60mm规格挂锁的锁芯插入深度，齿形的牙花落差控制在0.8-1.8mm区间，每个齿的过渡斜面角度为15°，既保证弹子落入齿槽时的到位精度，又能避免插拔过程中齿尖刮蹭弹子端面造成的卡滞。齿部的两侧边缘做了0.2mm的倒角处理，插入锁芯时可自动修正微小的角度偏差，降低长期使用后齿部磨损导致的开锁打滑概率。

　　从安装与适配边界来看，该钥匙的齿部轮廓公差控制在±0.05mm以内，可适配同牙花编码的铜质弹子挂锁，适配锁芯的弹子数量为5颗，对应齿部的5个齿位，每个齿位的间距为4.2mm，与锁芯内部弹子腔的中心距完全匹配。钥匙头部的最大宽度为22mm，厚度为3mm，握持时的受力面积比传统平板钥匙大30%，冬季戴薄劳保手套操作时也能稳定施加扭转力矩，扭转受力的薄弱位置即头部与齿部的衔接处做了加宽处理，衔接处的最小宽度为4mm，可承受最大2.5N·m的扭转力矩，远大于开锁所需的0.6-0.8N·m常规力矩，避免暴力扭转时钥匙断裂在锁芯内部的故障。

　　在实际使用场景中，该款钥匙除了适配常规民用挂锁外，也可适配工业设备的安全锁具，比如设备检修时的能量隔离锁，这类锁具对钥匙的辨识度有一定要求，异形的头部轮廓可与其他普通钥匙快速区分，避免检修人员拿错钥匙延误操作。材质方面选用黄铜而非铁质或锌合金，一方面是黄铜本身的自润滑特性，长期插拔过程中会在锁芯内部形成微量的铜质转移膜，减少锁芯弹子的摩擦阻力，即使长期不添加润滑油也不会出现严重的插拔卡滞问题；另一方面黄铜的抗锈蚀能力远优于普通铁质钥匙，在户外淋雨、沿海高盐雾环境下使用也不会出现锈死无法插入的问题，使用寿命比普通铁质钥匙提升2倍以上。

　　设计过程中针对齿部的受力做了有限元校核，模拟钥匙扭转开锁时的应力分布，最大应力集中在齿部与头部衔接的位置，应力值为120MPa，远低于H62黄铜的屈服强度260MPa，预留了足够的安全余量，即使锁芯内部进入少量粉尘导致弹子卡滞，施加稍大的扭转力矩也不会造成钥匙变形或断裂。钥匙头部的镂空设计除了穿钥匙环的功能外，也减少了整体材料用量，单把钥匙的重量控制在12g左右，批量携带时不会增加过多负重，同时异形的头部轮廓也可作为定制化标识的载体，可在头部平面压制编号或单位标识，方便多把钥匙的分类管理。

　　从加工工艺适配性来看，该钥匙的结构完全适配常规的钥匙铣齿加工工艺，头部轮廓可通过冲压一次成型，齿部通过专用铣齿机按照牙花编码加工，加工完成后做滚筒去毛刺处理，所有边缘的锐边都做倒钝处理，不需要后续的人工修磨工序，适合批量生产。齿部的牙花编码组合量可达上万种，满足不同锁具的互开率要求，互开率控制在千分之一以内，符合民用锁具的安全标准。针对长期使用后的磨损问题，齿部的关键受力面做了表面硬化处理，表面硬度达到HV120以上，比普通未处理的黄铜钥匙耐磨性能提升40%，正常使用频率下可保证5年以上的使用寿命，不会因为齿部磨损导致无法开启锁具。
