3/4英寸轴用钢链轮传动结构设计

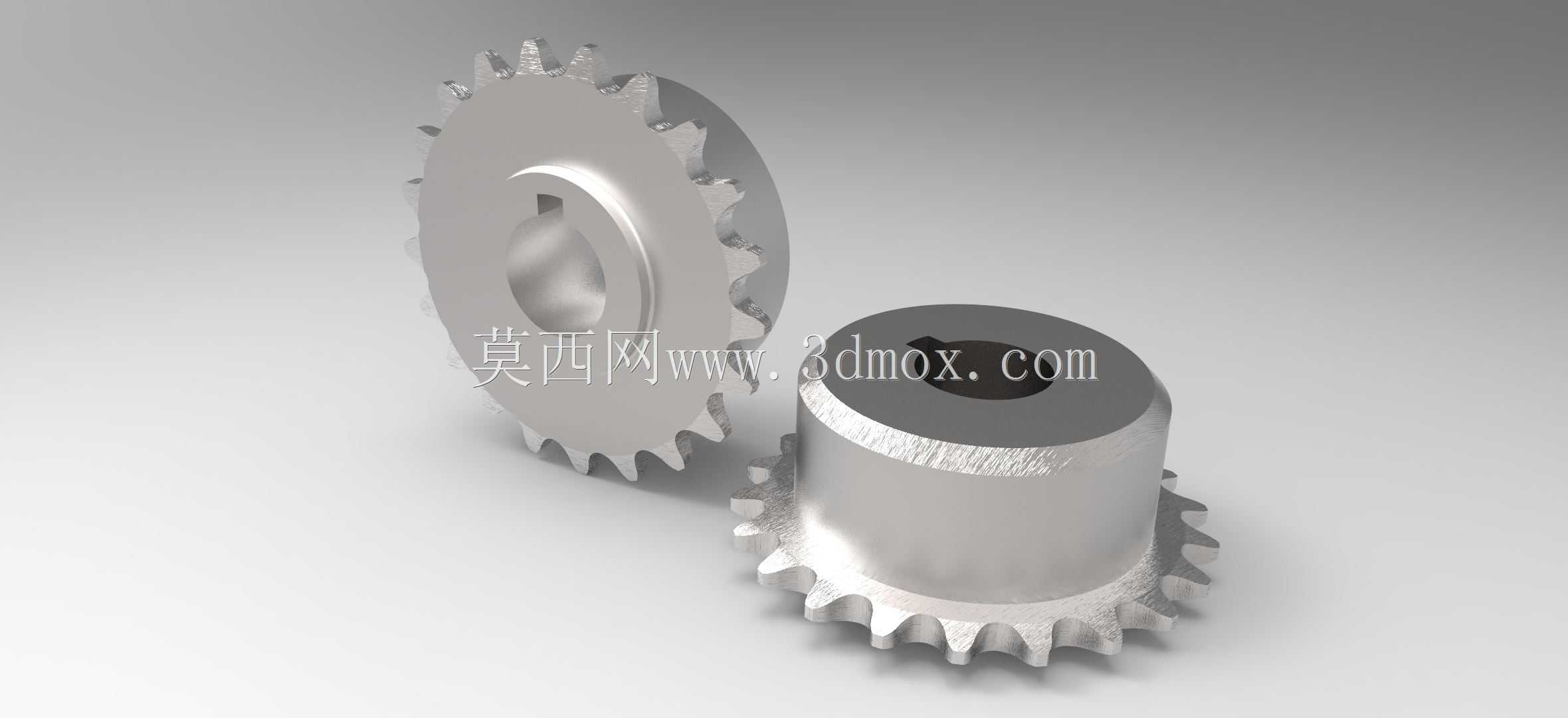

　　在各类工业传动场景中，链传动凭借其无弹性滑动、打滑风险低、平均传动比准确、传动效率高的特性，被广泛应用于重载、低速、工况环境复杂的输送设备、农机装备、轻工生产线以及机床辅机传动单元中，而链轮作为链传动系统的核心啮合部件，其结构设计合理性直接决定整套传动机构的运行稳定性与服役寿命。本次呈现的轴用钢链轮适配3/4英寸规格的传动链条，整体采用钢制结构加工成型，从结构设计逻辑来看，这类链轮优先考虑轴装场景的安装便捷性与传动扭矩传递的可靠性，轮毂部分做了加高加厚设计，区别于薄型片式链轮，加长的轮毂长度可以增大与传动轴的配合接触面积，在传递大扭矩时能够有效降低配合面的比压，避免长期交变载荷下出现轴孔磨损、键槽崩裂的问题。

　　从实际应用场景出发，这类3/4英寸规格的钢链轮常被用在中小型输送线的主动端与从动端，比如包装生产线的物料输送机构、小型农机的动力传输单元、木工机械的进给传动部位，这类场景往往存在一定的粉尘、偶尔的冲击载荷，钢制链轮的齿面经过常规机加工后具备足够的硬度，能够抵抗链条啮合过程中的接触磨损，同时整体结构的刚性足以应对启动瞬间的扭矩冲击。设计过程中，齿形部分严格匹配对应节距链条的啮合参数，齿廓曲线采用三圆弧一直线的标准链轮齿形，保证链条滚子进入与退出啮合时能够平滑过渡，不会出现卡链、跳齿的异常工况，齿顶部分做了微小的倒角处理，既可以避免装配过程中齿尖磕碰损伤，也能在链条存在小幅横向窜动时引导滚子顺利进入齿槽。

　　安装边界方面，该链轮的轴孔为通孔设计，配套标准平键槽实现周向固定，设计时轴孔与传动轴的配合公差选用过渡配合区间，既保证装配时不需要过大的压入力，也能避免运行过程中轴与孔出现相对转动导致的磨损；轮毂端面预留了紧定螺钉的安装位置（部分同规格产品会在轮毂径向加工螺纹孔），可以在键连接的基础上增加轴向锁紧的冗余，尤其在正反转频繁切换的传动场景中，能够避免链轮沿轴向窜动移位。链轮的齿宽尺寸严格匹配对应链条的内节内宽参数，保证链条在啮合过程中不会与齿侧发生卡滞，同时齿侧预留了合理的间隙，允许链条在运行过程中存在小幅的角度偏斜，适配机架加工存在的微小安装误差，降低现场安装调试的精度要求。

　　从结构细节来看，链轮的轮缘与轮毂之间采用圆弧过渡连接，避免直角连接处的应力集中，在承受冲击载荷时不会在过渡位置出现应力开裂的问题；整体钢制材料的选型兼顾了加工性能与使用强度，普通工况下采用45号钢即可满足使用需求，齿面如果经过高频淬火处理，还能进一步提升表面耐磨性，延长在高负载连续运行场景下的使用寿命。不同于带传动需要张紧力带来的轴端负载，链传动的链轮只需要承受链条的张紧拉力与啮合反力，这类加高轮毂的轴装链轮在设计时已经平衡了径向受力的分布，当链轮安装在悬臂轴端时，加长的轮毂可以将受力点向轴承侧靠近，降低轴的悬臂弯矩，减少轴的弯曲变形量，避免因轴变形导致的链轮偏斜、链条异常磨损问题。

　　在设备选型匹配过程中，选用这类链轮需要首先确认适配链条的节距、滚子直径参数，其次要核对轴孔尺寸、键槽规格与所配传动轴的一致性，同时要确认链轮的齿顶圆直径不会与周边的机架护罩、其他传动部件发生运动干涉；安装时要保证同轴布置的两个链轮端面共面，避免出现链条偏磨、掉链的问题。这类钢质链轮相比铸铁链轮具备更好的抗冲击韧性，在存在频繁启停、负载波动的工况下不会出现齿部脆断的问题，相比不锈钢链轮成本更低，适合常规无腐蚀的工业车间环境使用，是通用机械传动场景中应用非常广泛的基础传动零件。
