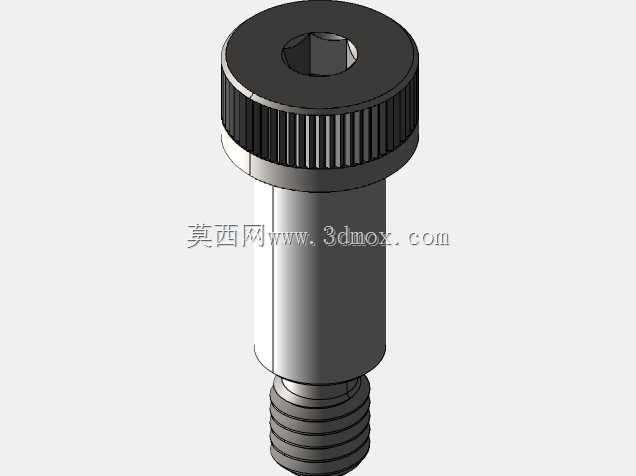

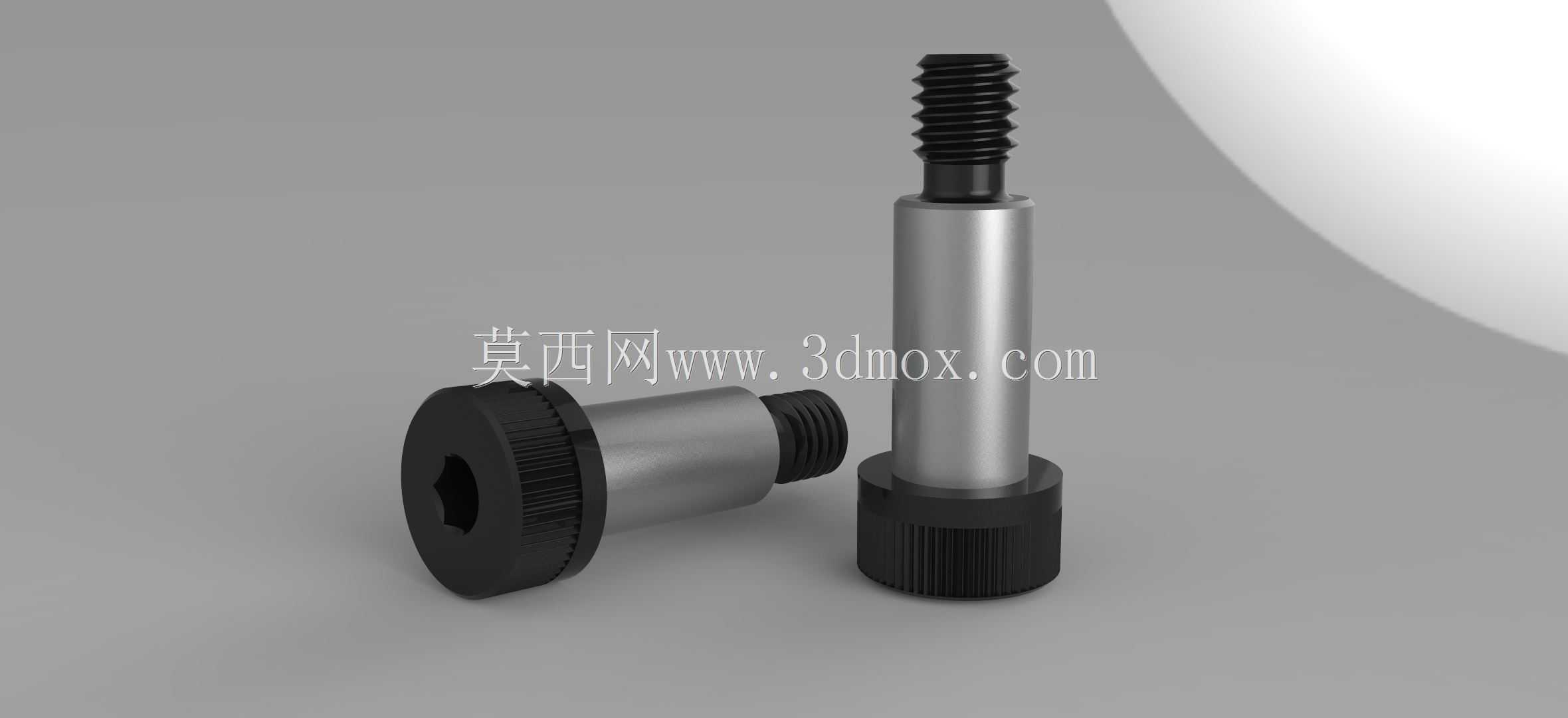

英制1/4直径内六角带肩螺钉结构设计

在工装夹具、精密模具、自动化装配线的定位连接环节，带肩螺钉的使用频率远高于普通全螺纹螺栓，这类带光杆轴段的紧固件，核心作用是在螺纹锁紧的同时，依靠轴肩的圆柱面完成精准的径向定位与轴向限位，避免普通螺栓锁紧时出现的径向窜动、定位偏移问题。这款1/4直径规格的带肩螺钉，光杆轴段是核心功能部位，加工精度直接决定装配后的定位公差，实际选型时需要注意，光杆直径与安装孔的配合公差通常选H7/h6的间隙配合，既保证装配时的顺畅插入，又能将径向定位误差控制在0.02mm以内，满足精密工装的定位要求。螺纹段采用10-32 UNC美制统一粗牙螺纹，这类螺纹在进口设备、外贸类机械产品中应用广泛，螺纹长度的设计经过严格校核，锁紧后螺纹末端伸出螺母的长度控制在2-3个螺距，既保证足够的螺纹啮合强度，又不会因为螺纹过长干涉设备内部的其他运动部件。螺钉头部采用内六角驱动形式，相比十字槽、外六角结构，内六角可以承受更大的锁紧扭矩，适合需要较高预紧力的连接场景，同时头部的圆柱外侧设计了滚花纹理，在手动预拧、调整位置的环节，操作人员可以直接用手指捏住滚花部位旋转螺钉，不需要借助工具就能完成初步定位，大幅提升装配调试的效率。头部下端与光杆轴段衔接的轴肩端面，是主要的承载限位面，这个端面的垂直度、平面度有严格要求，加工时需要保证与光杆轴线的垂直度误差不超过0.01mm，否则锁紧后会出现光杆倾斜、定位偏移的问题，长期受交变载荷的工况下，还会因为应力集中导致轴肩根部断裂。从安装边界来看，这类螺钉的沉头孔深度需要匹配头部高度，保证装配后头部端面不高出安装基准面，避免干涉其他零部件的运动轨迹；光杆段的长度需要根据被连接件的总厚度选择，保证轴肩端面能够完全贴合被连接件的限位面，不能出现光杆过长导致锁紧悬空、或者光杆过短导致轴肩无法贴合的情况。在实际应用场景中，这类螺钉常用来做冲压模具的卸料板定位、自动化流水线的挡块安装、精密检测工装的定位销替代，相比普通圆柱销加螺栓的组合结构，单个带肩螺钉可以同时完成定位与锁紧两个功能，减少了零件数量，降低了装配孔的加工难度，不需要同时加工销孔与螺纹孔，只需要加工一个对应尺寸的光孔就能完成安装。设计这类螺钉的三维模型时，需要重点还原几个关键结构细节：一是内六角槽的深度与对边尺寸，要符合对应规格的标准参数，保证实际装配时内六角扳手能够完全插入，避免打滑拧坏头部；二是光杆段与螺纹段的退刀槽结构，退刀槽的宽度与圆角需要符合加工工艺要求，既保证螺纹加工时的退刀空间，又能通过圆角减少应力集中，提升螺钉的抗疲劳强度；三是头部滚花的纹理参数，滚花的节距、深度要符合手动操作的摩擦力要求，不能过滑也不能过于锋利划伤操作人员手指。另外，螺纹段的起始端设计了导向倒角，装配时可以顺利旋入螺纹孔，避免错扣、滑牙的问题；轴肩与光杆衔接的根部也设计了微小的避让圆角，避免安装时因为孔口的毛刺导致轴肩无法完全贴合。在不同的工况下，这类螺钉的材质选择也有区别，普通工况下常用45号钢调质处理，硬度达到HRC28-32，保证足够的强度与韧性；腐蚀环境下会选用304不锈钢材质，不需要额外表面处理就能满足防锈要求；高耐磨工况下还会对光杆段进行高频淬火处理，提升表面硬度，减少反复拆装带来的磨损，延长使用寿命。很多结构设计新手在选型这类螺钉时，容易混淆光杆直径与螺纹直径的对应关系，这款产品的光杆直径为1/4英寸，螺纹规格为10-32UNC，两者尺寸并不一致，建模与选型时需要严格区分，不能按照普通螺栓的尺寸逻辑推断参数，否则会出现安装孔尺寸不匹配、无法装配的问题。
