物流仓储用实木结构托盘三维设计

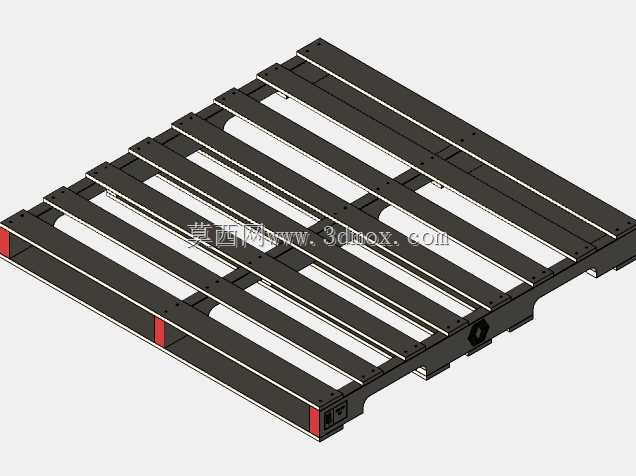

　　在生产制造端的成品周转、仓储环节的高位货架堆存、干线运输的整车配载场景里，木托盘是贯穿供应链全链路的基础承载单元，这套三维结构完整还原了常规川字底实木托盘的构造逻辑，可直接用于仓储布局仿真、物流载具选型校核、自动化输送线适配验证等工程场景。从实际使用需求出发，托盘的顶面采用多根平行实木铺板排布，铺板之间预留均匀间隙，一方面能降低整体自重，减少无效载荷占比，另一方面在配合叉车作业时，叉齿可从间隙处获得更清晰的对位视野，降低叉取时的碰撞概率，同时间隙设计也能满足货物堆存时的通风需求，对于需要一定透气性的仓储货物，能避免底部闷潮带来的货损问题。底部的川字纵梁结构是整个托盘的受力核心，纵梁采用整根实木方料加工，

　　与顶面铺板通过钉接结构形成稳固的整体框架，三个纵向支撑梁的间距完全匹配通用手动液压叉车、平衡重式电动叉车的叉齿间距，同时也适配自动化立体仓库的堆垛机货叉尺寸，无需额外改造即可适配多数常规物流搬运设备。托盘边角位置做了红色防护包边设计，这部分结构在实际应用中是易损高发区域，日常周转时托盘频繁与货架立柱、叉车护顶架、运输车辆厢板发生碰撞，边角包边能分散碰撞冲击力，避免实木端部直接受冲击出现劈裂、掉块问题，延长托盘的循环使用寿命。从设计校核的角度看，这套结构的铺板厚度、纵梁截面尺寸都经过受力验算，均匀堆载时载荷可通过顶面铺板均匀传递到三根纵向支撑梁上，再通过支撑梁将载荷分散到地面或者货架横梁上，额定动载、

　　静载参数符合常规通用托盘的载荷标准，可满足多数普通工业成品、包装货物的承载需求。外形尺寸方面，该托盘采用行业通用的标准尺寸规格，长宽尺寸适配国内常用的1200mm*1000mm物流模数，可完美匹配标准集装箱的内部宽度，在集装箱装载时能最大化利用厢内空间，减少装载空隙带来的运输空间浪费，托盘整体高度符合通用叉车的最低作业高度要求，不存在叉取干涉的边界问题。建模过程中对所有实木构件的连接节点做了还原，铺板与纵梁的连接位置、纵梁的端部倒角、铺板的边缘倒圆角都有体现，倒圆角设计一方面是避免尖锐边角在作业过程中划伤操作人员、刮破货物外包装，另一方面也能减少木材端部的应力集中，降低木材开裂的概率。在仓储场景适配性上，

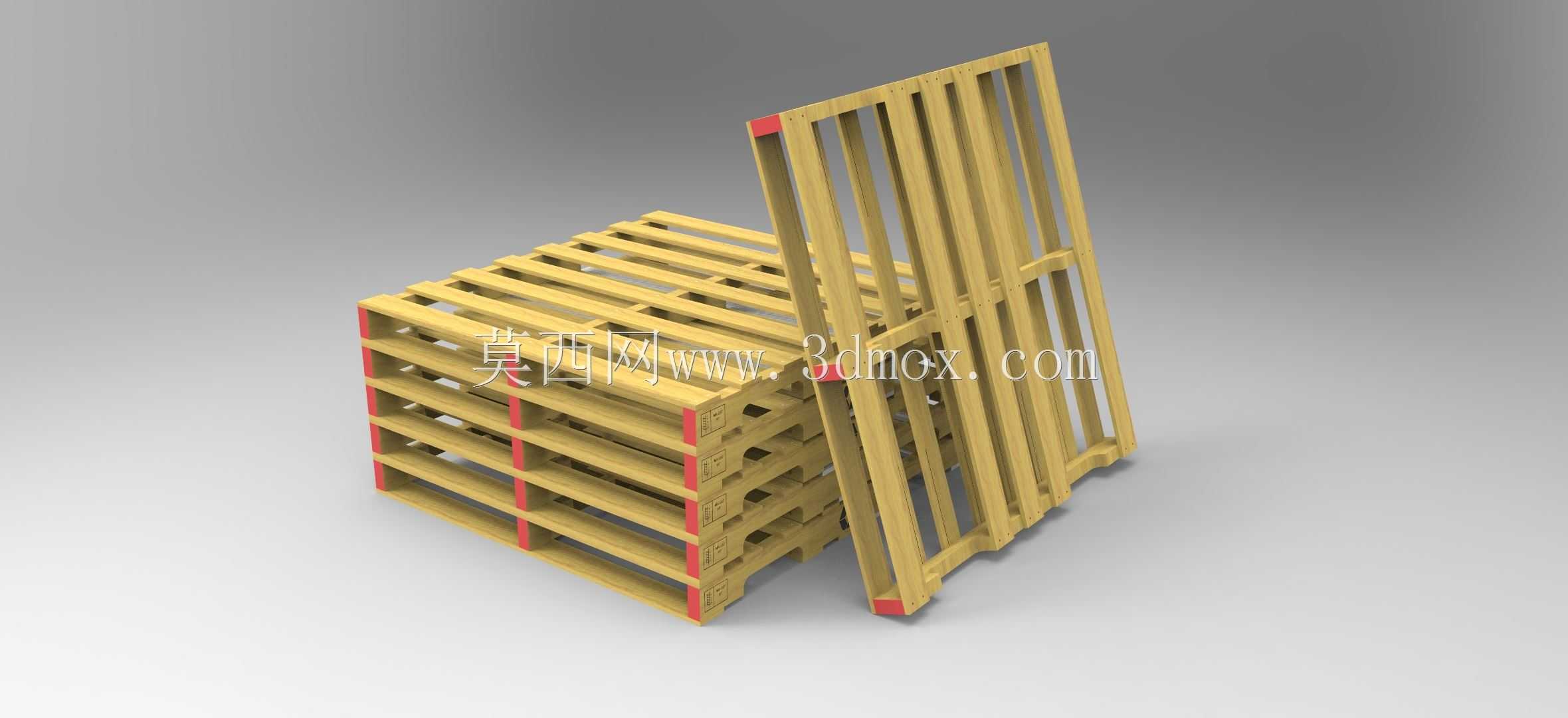

　　该托盘的底部支撑梁间距可适配多数流利条货架、横梁式货架的支撑位，堆垛时上下托盘的支撑梁可完全对位，多层堆垛时不会出现偏载压垮下层货物的问题，空托盘回收时可互相嵌套堆叠，大幅减少空托盘的仓储占用空间，提升回收运输时的装载效率。对于结构设计从业者来说，这套模型可作为物流系统仿真的基础载具单元，在做仓储布局规划、输送线设计时直接调用，无需从零开始建模，能有效提升方案设计阶段的效率；对于物流设备选型人员来说，可通过模型直观核对托盘与叉车、货架、输送设备的适配尺寸，提前排查干涉风险，避免选型 mismatch 带来的现场改造问题。整个模型的结构完全贴合实际量产托盘的加工工艺，没有脱离生产实际的理想化设计，所有构件都可通过常规木材加工工艺实现，不存在无法落地的异形结构，可直接作为木托盘加工的结构参考，也可用于物流教学场景的载具结构演示。
