带金属衬套轴滚柱式滚筒结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:356382
  • 带金属衬套轴滚柱式滚筒结构设计
  • 带金属衬套轴滚柱式滚筒结构设计

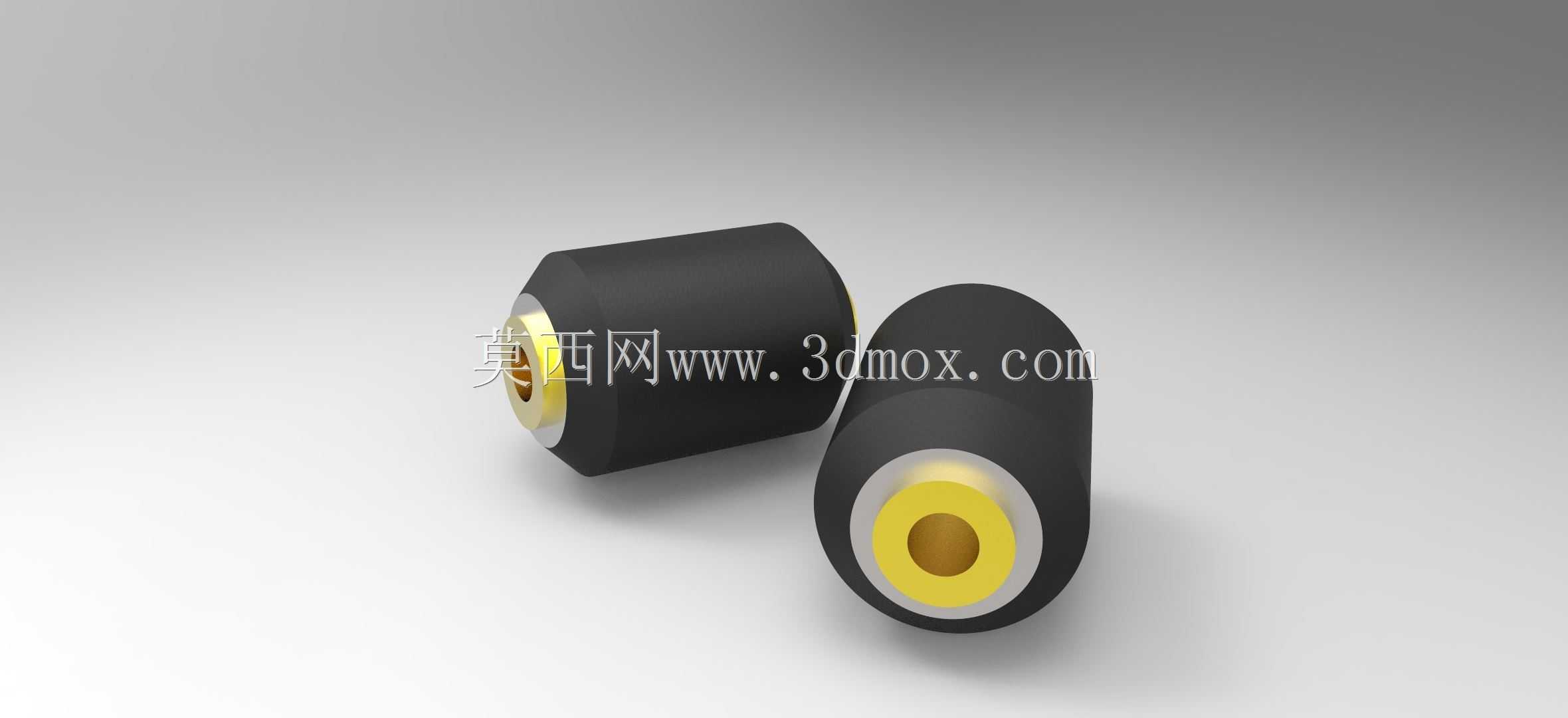

  这类带金属衬套的轴滚柱式滚筒,在轻载输送线、小型导向机构里的应用频次很高,很多桌面型输送工位、精密导向模组里都能见到同结构构件的身影,区别于重型输送线用的厚壁焊接滚筒,这类小尺寸滚筒更适配低载荷、高转速的连续运转场景,比如电子元器件分拣线的物料承托导向、小型皮带线的端部张紧辊、工装夹具的滚动支撑位,都能用到这类结构。从实际使用的角度看,这类滚筒的核心作用是通过自身的滚动摩擦替代滑动摩擦,降低物料或者运动构件移动过程中的阻力,同时外层的非金属包覆层可以提供合适的摩擦系数,避免硬质金属接触面刮伤工件表面,也能在运转过程中吸收小幅振动,降低运行噪音。内层的金属衬套是整个结构的受力核心,直接和安装轴配合,承担径向载荷,

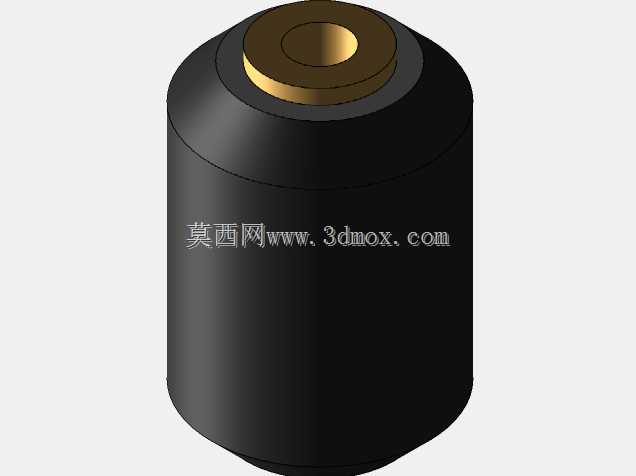

  衬套的内孔精度直接决定了滚筒运转的同轴度,要是内孔和安装轴的配合间隙过大,运转时就会出现径向跳动,不仅会产生异响,长期运转还会加剧轴和衬套的磨损,缩短整体使用寿命;要是配合过盈量太大,安装时就需要压装,后期维护拆卸难度会提升,还可能导致衬套变形,影响转动灵活性。设计这类滚筒的时候,首先要明确安装边界的尺寸限制,安装轴的直径直接决定了衬套内孔的公称尺寸,衬套的外径要和外层非金属包覆层的内孔匹配,通常会采用小过盈的配合方式,避免外层包覆层在运转过程中出现和衬套滑脱的相对转动。外层包覆层的外形做了端部倒角处理,一方面是安装时可以更顺畅地压入配合位,避免边缘出现应力集中导致包覆层开裂,另一方面在接触物料的时候,

  倒角的圆弧过渡不会刮伤软质工件的表面,比如输送薄膜类、薄壁塑胶件的时候,直角边缘的滚筒很容易在工件表面留下压痕或者刮痕,倒角处理就能很好规避这个问题。从结构受力的角度分析,这类滚筒的径向载荷主要通过外层包覆层传递到金属衬套,再由衬套传递到固定安装轴上,所以衬套的长度要和包覆层的长度匹配,不能出现衬套长度短于包覆层的情况,不然包覆层的两端没有内部支撑,受径向力的时候会出现过量形变,导致转动卡滞。在实际选型应用的时候,要先核算工位的实际径向载荷,确认单支滚筒需要承受的最大重量,再匹配对应厚度的衬套壁厚,要是载荷偏大,可以适当增加衬套的壁厚,或者选用强度更高的衬套材质,避免衬套受载变形。安装的时候要保证两端支撑座的同轴度,

  要是两个安装座的孔位不同轴,滚筒安装后会出现别劲的情况,转动阻力大幅提升,不仅会增加驱动功耗,长期运转还会导致衬套偏磨,提前失效。另外这类滚筒的非金属包覆层通常选用耐磨的橡塑材质,具备一定的耐油、耐普通工况腐蚀的特性,在普通车间环境下不需要额外做表面防护,要是应用在有腐蚀性介质的场景,还需要对应调整包覆层的材质,提升耐介质性能。在三维建模过程中,要重点保证衬套内孔、衬套外圆、包覆层外圆三个圆柱面的同轴度公差,建模时的基准要统一以衬套内孔的轴线为核心基准,所有回转面的形位公差都围绕这个基准设定,避免加工装配后出现运转跳动的问题。端部的金属衬套要略微突出包覆层的端面,这样安装的时候,衬套端面直接和支撑座的端面接触,避免包覆层和支撑座产生摩擦,因为非金属材质的摩擦系数更大,要是包覆层直接和支撑座摩擦,会快速磨损,还会增加转动阻力。这类小尺寸滚筒不需要额外配置轴承,依靠衬套和安装轴之间的间隙配合实现转动,结构非常紧凑,适合安装空间有限的工位,相比带轴承的滚筒结构,整体零件数量更少,装配流程更简单,成本也更低,完全能满足轻载连续运转的使用需求。在做结构校核的时候,要重点验算衬套的比压,确认衬套和轴接触面的压力在材质允许的范围内,避免比压过大导致衬套快速磨损,同时也要核算线速度,确保滚筒在工作转速下,衬套和轴之间的相对滑动速度在材质允许的工作范围内,防止过热导致衬套材质老化失效。
