多格一体式塑料冰格成型结构设计

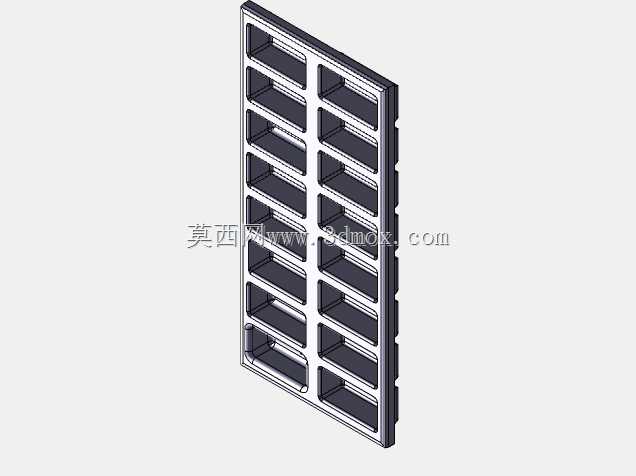

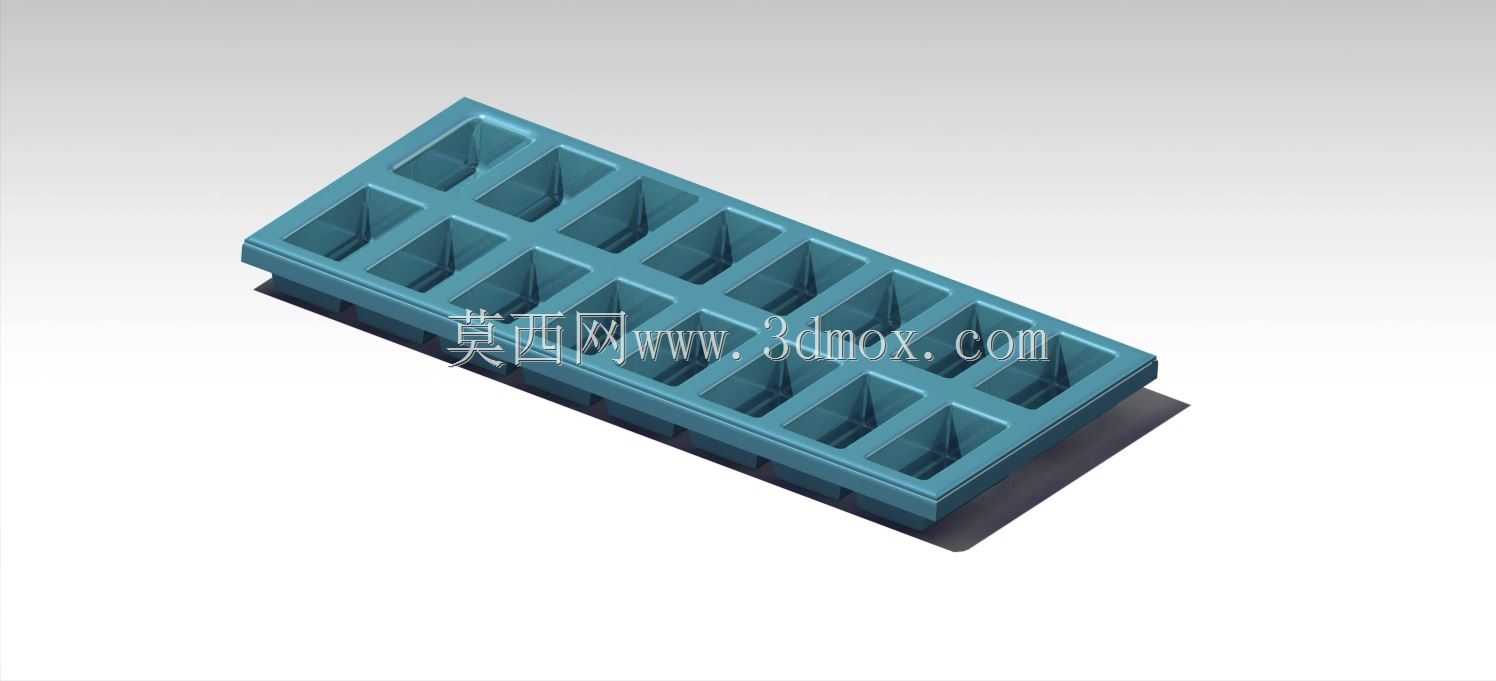

　　日常餐饮、饮品门店、家庭冷冻场景中使用的多格冰格，核心功能是在低温冷冻环境下将液态水定型为规格统一的独立冰块，这款一体式多格冰盘的结构设计，完全围绕脱模便利性、成型效率、使用耐久度三个核心工程需求展开。从结构布局来看，整体采用矩形阵列排布的独立冰槽设计，单槽采用上宽下窄的微锥度结构，锥度控制在1.5°-2°区间，既不会因为锥度过大导致单块冰的成型体积偏差超过允许范围，也能保证冰块冷冻完成后，仅需轻微扭转盘体即可实现冰块与槽壁的完全脱离，无需额外撬动结构，避免使用过程中因为外力撬取导致的槽壁开裂问题。槽与槽之间的连接筋采用等壁厚设计，整体壁厚均匀控制在2mm左右，筋位过渡位置全部采用R0.5的圆角过渡，避免注塑成型过程中出现缩痕、

　　应力集中问题，同时在低温冷冻环境下，均匀壁厚可以让盘体各个位置的收缩率保持一致，不会因为反复冷热交替出现槽位变形、拼接缝开裂的问题。盘体边缘设置一圈高度3mm的外翻边结构，一方面可以在叠放多个冰盘时提供定位支撑，避免上层冰盘直接压到下层槽内的冰块，另一方面外翻边的加强结构可以提升整个盘体的抗扭刚度，扭转脱模时不会因为施力过大导致盘体产生不可逆的塑性变形。每个独立冰槽的底部设计有微小的圆弧凸起，这个结构一方面可以减少冰块底部与槽底的接触面积，降低脱模时的吸附力，另一方面可以让成型后的冰块底部带有微小的弧面，避免尖锐直角在取用过程中划伤使用者，同时在注塑填充过程中，底部的微弧结构可以引导塑料熔体的流动，减少底部困气导致的缺胶、银丝缺陷。

　　从安装与适配边界来看，这款冰盘的整体外廓尺寸适配常规家用冰箱冷冻层的抽屉格位，宽度方向控制在120mm以内，长度控制在240mm以内，整体高度不超过30mm，可以直接放入常规冰箱的制冰区，不需要额外调整搁架位置，同时外廓尺寸也适配商用制冰机的配套接冰盘托架，可以在小型商用饮品店的台制式冰设备上通用。槽位的单格容积控制在15ml左右，成型后的冰块尺寸适配常规饮品杯的口径，不会出现冰块过大无法放入杯口的问题，同时15ml的冰块融化速度适中，既不会因为体积过小快速融化稀释饮品，也不会因为体积过大导致降温速度不足。设计过程中充分考虑了食品接触类塑料件的成型要求，所有内壁位置都没有设计倒扣结构，不需要采用复杂的抽芯滑块模具结构，

　　仅需前后模对插即可完成注塑成型，大幅降低模具加工成本与量产时的成型不良率，槽壁的表面粗糙度控制在Ra0.8以下，光滑的内壁既可以减少冰块粘附力，也不容易残留污渍，日常清洗时可以快速冲净槽内的残留水渍，避免长期使用后出现水垢堆积、发霉的问题。盘体的底部四角设置有高度1mm的支撑凸点，当冰盘放置在台面上时，只有四个凸点与台面接触，既可以避免盘底与台面之间形成真空吸附导致拿取不便，也能让盘底与台面之间留出微小的空气流通间隙，冷冻过程中不会因为盘底与冷冻室搁板直接粘连，导致取盘时需要用力撬动。阵列排布的槽位之间的间距控制在3mm，这个间距既可以保证相邻槽之间的筋位有足够的结构强度，反复扭转不会断裂，也能最大化利用盘体的平面空间，在有限的外廓尺寸下布置最多的冰槽，单次制冰量可以满足3-4杯常规饮品的用冰需求。在结构强度校核层面，针对低温环境下塑料材料韧性下降的问题，所有受力位置的壁厚都做了等强度设计，外翻边位置的壁厚略高于槽壁，达到2.5mm，作为整个盘体的受力框架，扭转脱模时的外力主要由外翻边承担，槽壁仅传递微小的形变力，不会出现槽壁根部断裂的问题。同时整个盘体没有设计尖锐的棱角，所有外边缘都做了R1的圆角处理，拿取时不会划伤手部，清洗时也不会刮伤清洁海绵。
