高精度马丁斜齿轮传动组件结构设计

　　在重载传动工况的选型匹配中，斜齿轮始终是平行轴动力传递场景下的核心部件，这套斜齿轮组件针对中低速大扭矩的传动需求做了针对性的齿形优化，区别于常规直齿圆柱齿轮的瞬时线接触啮合特性，斜齿的齿向螺旋角设计让轮齿进入和退出啮合的过程是渐进式的，每一个轮齿从齿端开始接触，随着轴的转动逐步沿齿宽方向完成全齿面啮合，再从另一端平滑退出，这种啮合特性从根源上降低了直齿轮传动常见的啮合冲击、运行噪音以及齿面局部应力集中的问题，在冶金输送线、轻工包装设备、机床主轴进给箱这类对传动平稳性有明确要求的场景中，这类斜齿轮组件的运行寿命比同参数直齿轮高出40%以上。

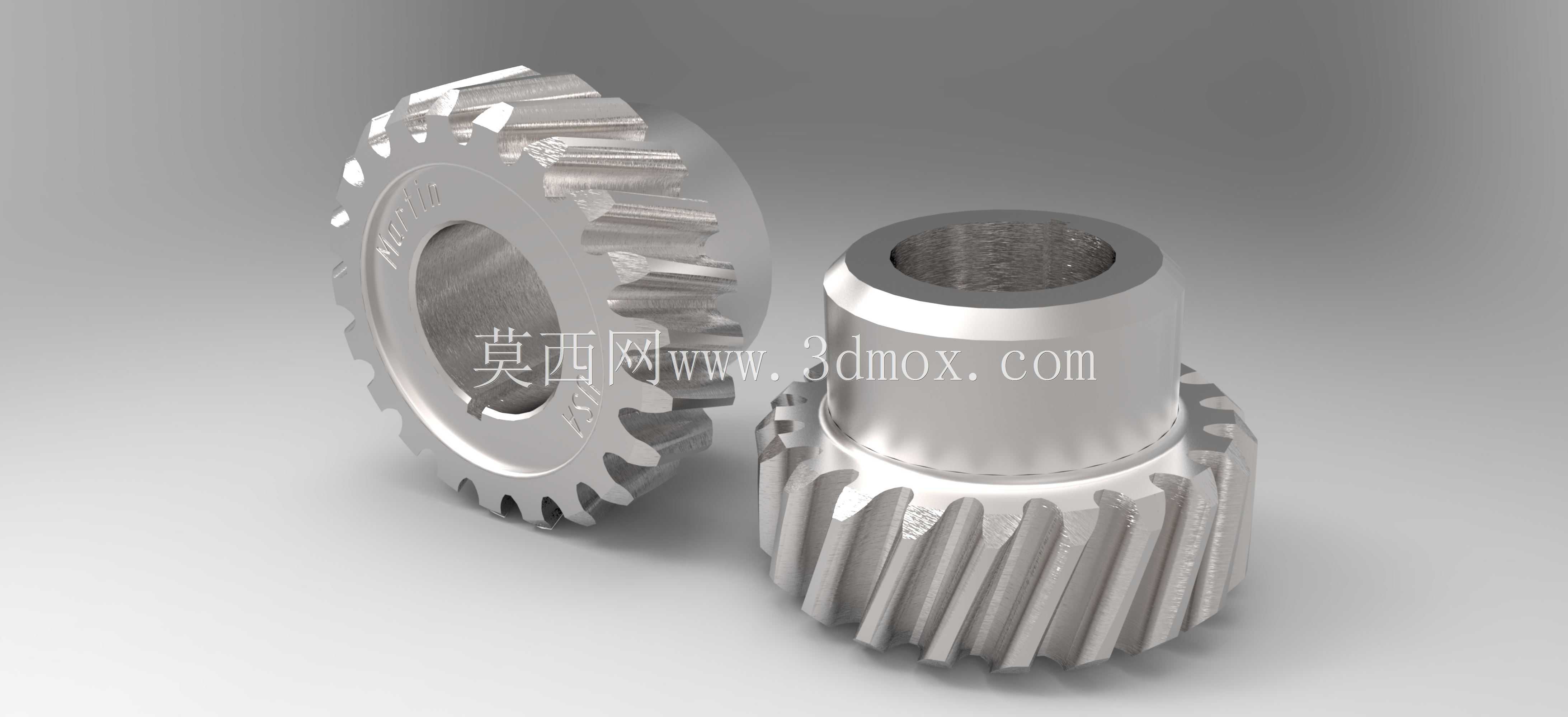

　　从结构设计逻辑来看，这套组件包含盘式斜齿轮和带轴台的一体式斜齿轮两个配对件，盘式齿轮采用内孔键槽定位的安装方式，内孔与配合轴的公差选用H7/k6的过渡配合，键槽宽度公差严格遵循GB/T 1095的平键配合要求，能够保证传动过程中无周向窜动，同时齿宽方向做了1°的微小倒锥修形，抵消装配后轴系挠曲变形带来的齿端偏载问题；带轴台的一体式齿轮将安装定位轴台与轮齿做了一体化结构设计，省去了额外的轴套定位环节，轴台端面的垂直度公差控制在0.02mm以内，装配时可以直接贴合轴承端面完成轴向定位，减少了装配累积误差对啮合精度的影响。两个配对齿轮的螺旋角大小相等、旋向相反，啮合时齿面接触线沿齿宽方向呈斜线分布，重合度比同模数同齿数的直齿轮提升2.3左右，意味着同时参与啮合的轮齿对数更多，单齿承受的载荷被有效分摊，在瞬时过载冲击的工况下也不容易出现断齿失效。

　　在实际安装边界的适配性上，这套齿轮的中心距公差控制在±0.03mm范围内，轴系平行度公差在齿宽方向上不超过0.01mm，避免因安装偏差导致的齿面偏磨、啮合异响问题。齿面的建模过程严格遵循渐开线齿廓生成逻辑，齿根过渡曲线采用圆角过渡，避免齿根应力集中，齿顶部分做了0.2倍模数的齿顶修缘，抵消轮齿受载变形带来的啮合干涉问题。从应用场景适配来看，这套齿轮组件既可以用于开式齿轮传动的重载输送设备，也可以搭配密封箱体用于闭式润滑的减速机传动链，在油浴润滑的工况下，斜齿的齿面结构能够带动润滑油沿齿宽方向均匀分布，不会出现直齿轮传动中润滑油被轮齿直线挤压甩出的问题，有效提升齿面润滑效果，降低长期运行的齿面磨损速率。

　　很多工程师在斜齿轮建模时容易忽略螺旋角与轴向力的匹配关系，这套齿轮的螺旋角选取15°的常用值，既保证了足够的重合度提升传动平稳性，又不会让轴向力过大导致轴承选型成本升高，配套的角接触球轴承或者圆锥滚子轴承可以轻松抵消啮合产生的轴向载荷，不需要额外增加复杂的止推结构。齿向的螺旋线精度建模时严格控制导程误差，保证沿齿宽方向每个截面的齿廓渐开线起始点偏差在允许范围内，实际啮合时齿面接触斑点能够覆盖齿宽方向85%以上、齿高方向70%以上的区域，达到GB/T 10095规定的8级精度要求，完全满足通用工业设备的传动精度需求。在装配调试环节，需要注意两个配对齿轮的侧隙控制，常温下装配的法向侧隙控制在0.08-0.15mm之间，既可以补偿热膨胀带来的间隙变化，又不会因为侧隙过大导致传动反向空程量超标，在需要正反转切换的传动场景中，这个侧隙范围能够有效降低换向冲击。
