双柄手动双联球阀三维结构设计

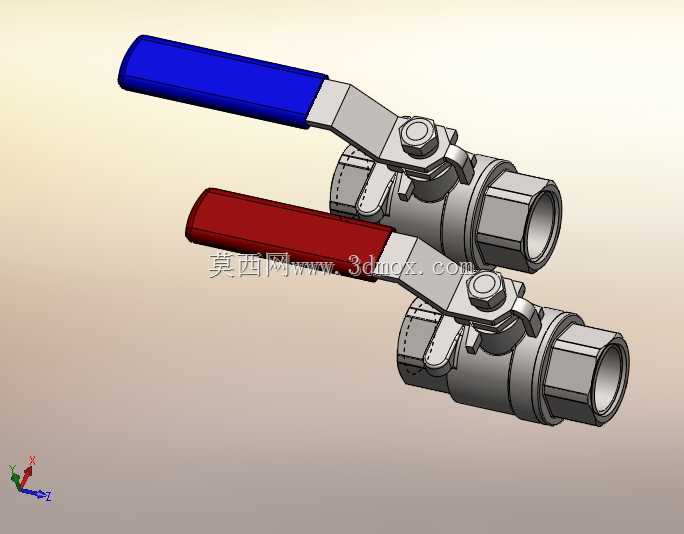

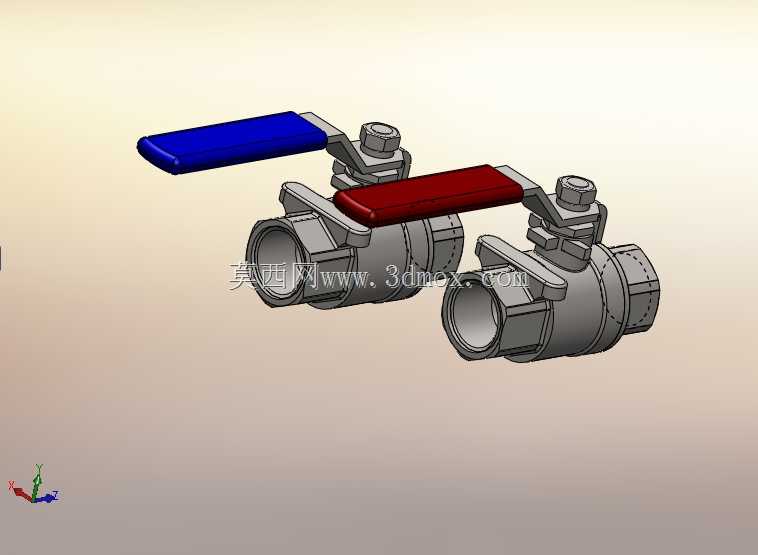

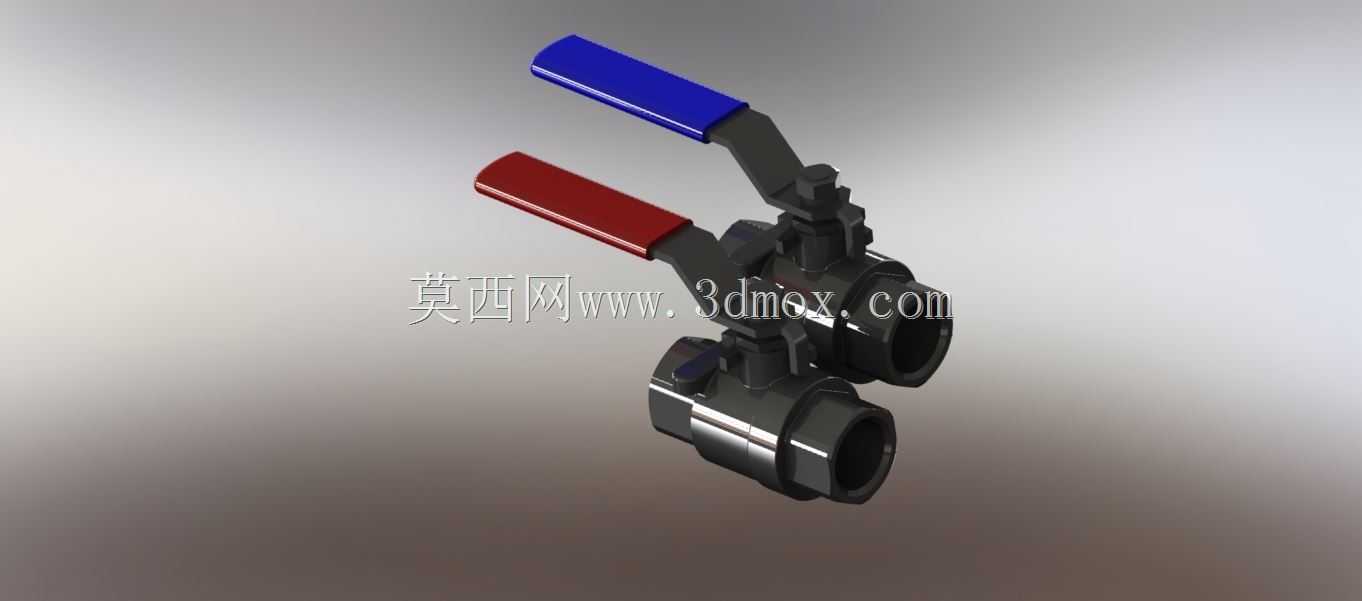

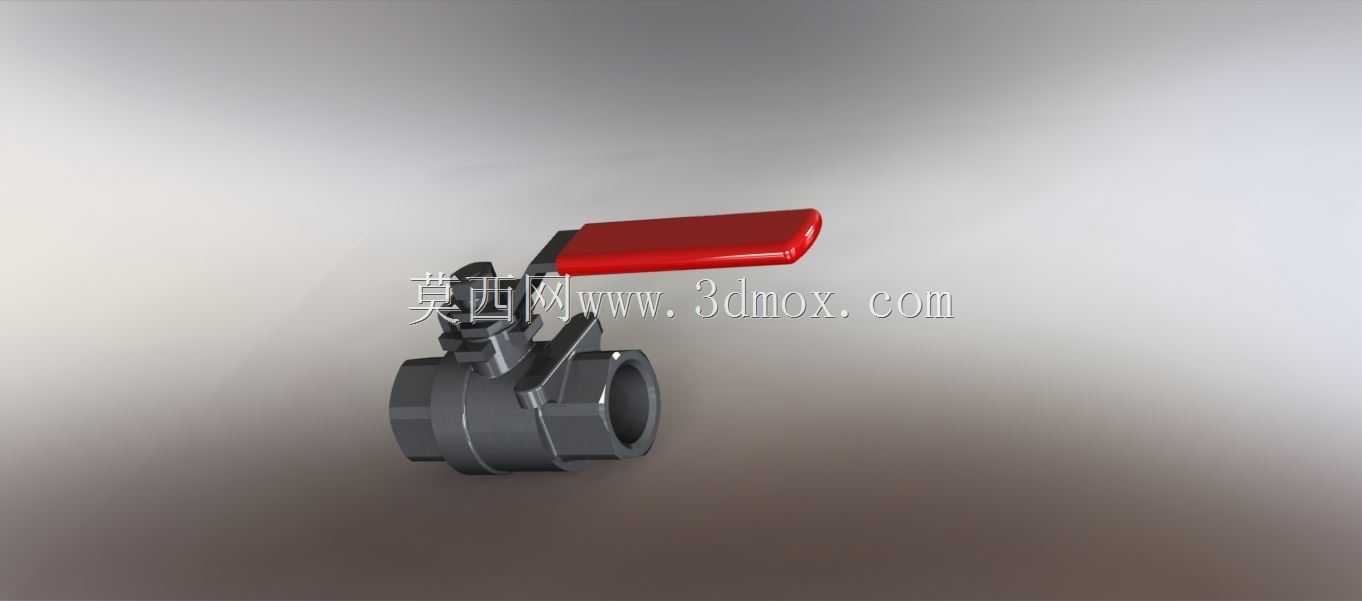

　　在民用供水、小型化工支路、暖通循环水、实验室气路等需要独立控制两路介质通断的场景里，双联一体式球阀的应用能大幅缩减管路安装空间，减少接头数量带来的泄漏风险。这款双柄手动球阀采用两个独立阀体并排集成的结构，两个流道互不连通，各自配备独立的操作手柄，可分别控制对应管路的介质通断，也可根据操作需求实现两路的差异化开关状态，相比两个独立球阀单独安装的方案，整体安装占用的横向空间缩减近三分之一，同时减少了两组外接接头的装配工序，降低了管路装配的潜在泄漏点。

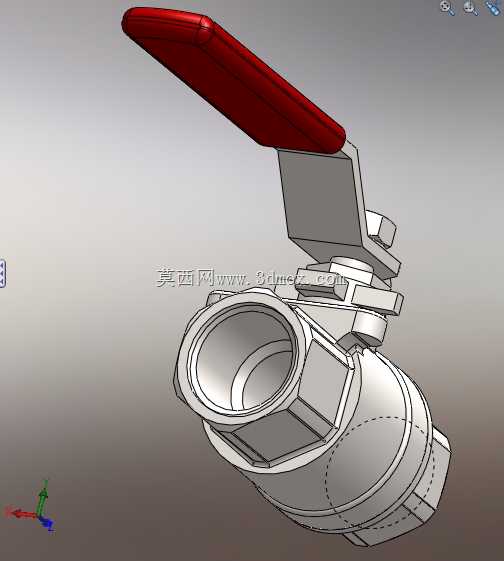

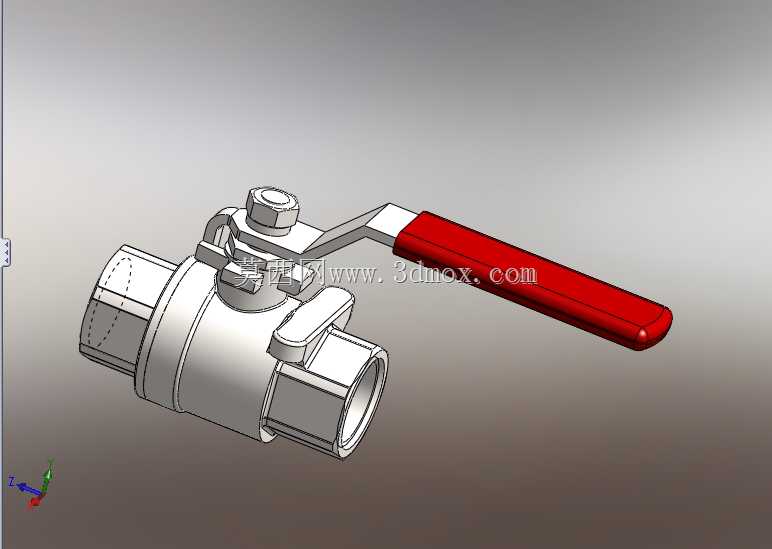

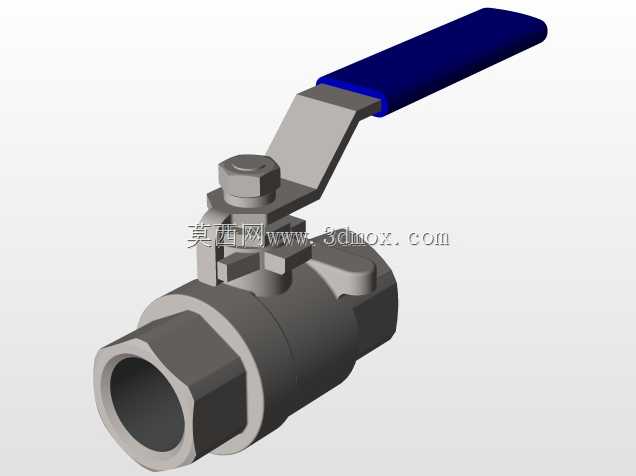

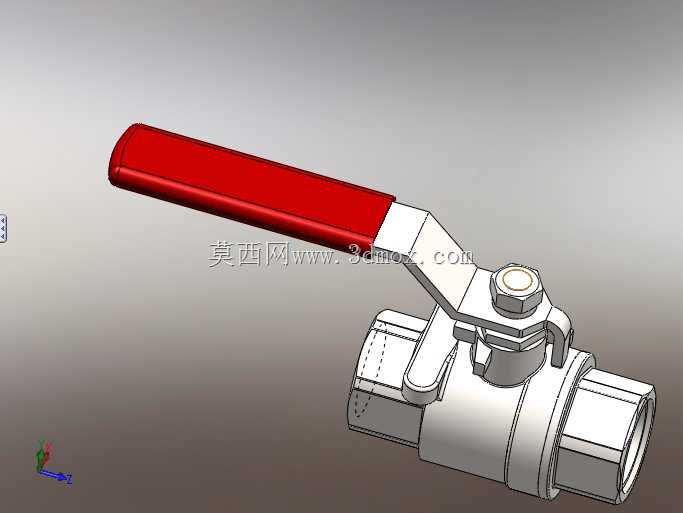

　　从结构设计逻辑来看，每个独立阀单元都采用浮动式球芯结构，球芯与阀座之间采用软质密封面配合，在低压工况下能依靠介质压力推动球芯贴紧出口侧阀座，实现可靠的密封效果，低压工况下的泄漏量能满足常规民用与一般工业支路的密封要求。手柄采用红、蓝两色区分，对应不同介质管路的识别需求，比如在冷热水供水场景中可直接对应冷、热管路，在气液双路场景中可快速区分介质类型，避免操作时的误判，手柄与阀杆之间采用扁方配合传递扭矩，装配时通过端部的锁紧结构固定，防止操作过程中手柄脱出，阀杆与阀体之间设置填料密封结构，可在长期使用后通过填料压盖的调整补偿密封磨损，延长阀件的整体使用寿命。

　　从安装边界来看，两个阀体的端部连接接口采用同轴同规格设计，接口间距经过精准核算，能匹配常规双联管路的中心距要求，安装时无需额外调整管路走位即可直接对接，阀体两端的接口可根据实际需求适配内螺纹、快插或者卡套连接形式，适配不同材质的管路安装需求。整体外形的高度方向从阀体底部到手柄全开状态的顶端尺寸控制在常规阀件安装的预留空间范围内，不会出现手柄操作时与周边管路、支架干涉的问题，两个手柄的操作角度都设置为90度旋转，从全关到全开仅需转动四分之一圈，操作力矩经过优化，日常手动操作无需借助额外工具即可完成开关动作，手柄的握持部分做了加宽处理，增大手部接触面积，降低长时间操作或者带防护手套操作时的不适感。

　　在流道设计上，每个阀单元都采用全通径流道结构，球芯的通流直径与连接接口的内径保持一致，介质流经阀件时的阻力损失小，不会出现明显的压降，对于对流量稳定性有要求的循环管路场景，这种全通径结构能避免阀件本身对介质流速造成过大影响，同时也减少了介质内杂质在阀腔内部滞留的可能，降低长期使用后结垢卡涩的概率。阀体的外部结构做了圆弧过渡处理，没有尖锐的棱角，避免安装和维护过程中划伤操作人员，两个阀体之间的连接部分采用加强筋结构增强整体刚性，避免在管路安装受力时出现两个阀体错位的问题，保证长期使用后的结构稳定性。

　　在实际选型适配中，这款双联球阀适合用在安装空间紧凑、需要同时控制两路介质通断的支路场景，比如小型设备的冷却水与压缩空气进气控制、家用净水设备的进出水控制、暖通系统的分集水器支路控制等场景，相比分散安装的独立阀件，集成式的结构不仅能节省安装空间，还能让管路布局更加整齐美观，后期维护时也能一次性完成两个阀件的检查作业，减少维护的工作量。设计过程中对阀杆的防吹出结构做了针对性优化，即使在阀腔内部存在异常压力的情况下，阀杆也不会从阀体内部向外冲出，提升了阀件使用的安全性能，球芯的表面做了光滑处理，降低与密封座之间的摩擦阻力，提升操作的顺畅度，同时减少密封件的磨损速度。
