耐化学腐蚀法兰式安全泄压阀结构设计

　　在化工储运、精细化工原料存储、危化品仓储等场景中，常压储罐的压力平衡一直是现场运维与结构设计的核心管控点，不少储罐因进出料速率波动、环境温度骤变引发的呼吸效应，出现罐体内压超出设计阈值、或是抽料时形成过度真空的情况，轻则造成罐体密封结构失效、物料泄漏，重则引发罐体吸瘪、爆裂等安全事故，这类法兰安装的耐化学腐蚀安全泄压阀，正是针对这类工况开发的专用压力保护部件。

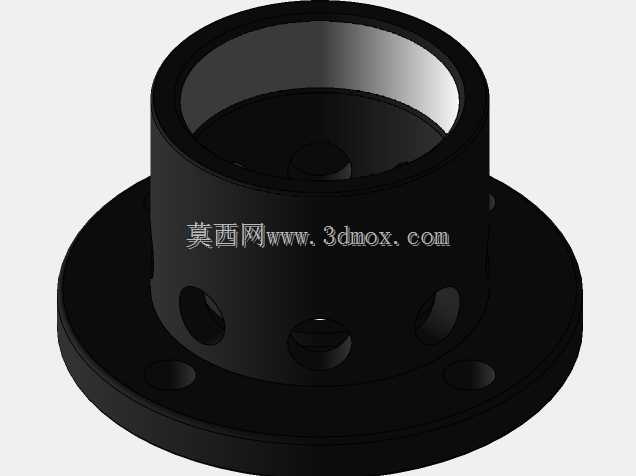

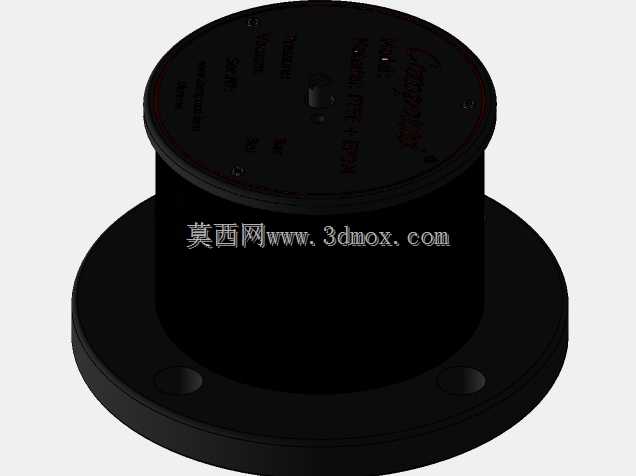

　　从实际安装边界来看，这款泄压阀采用上下法兰对接的安装形式，法兰盘上预留的螺栓过孔完全适配化工储罐顶部标准法兰接口的孔位分布，安装时无需额外改制储罐接口，仅需匹配对应压力等级的密封垫片即可完成装配，整体轴向安装高度控制在常规储罐顶部附件的安装空间范围内，不会与罐顶的其他接管、爬梯、操作平台产生干涉。阀体接触介质的核心密封面采用PTFE与EPDM复合材质，既可以耐受多数酸碱类化工介质的长期腐蚀，也能在-30℃到120℃的常规储运温度区间内保持稳定的密封弹性，避免长期使用后密封材料老化硬化导致的泄漏问题。

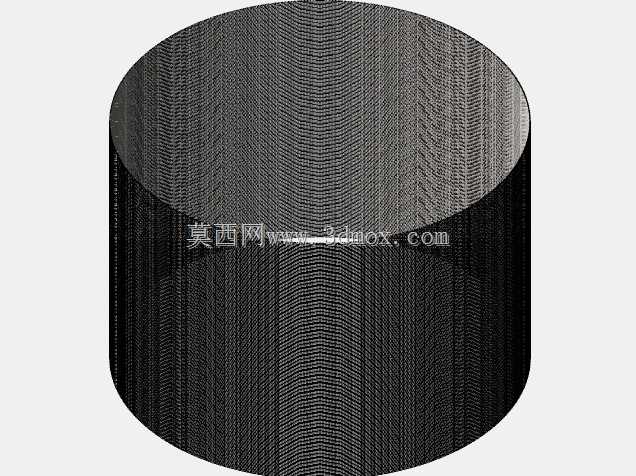

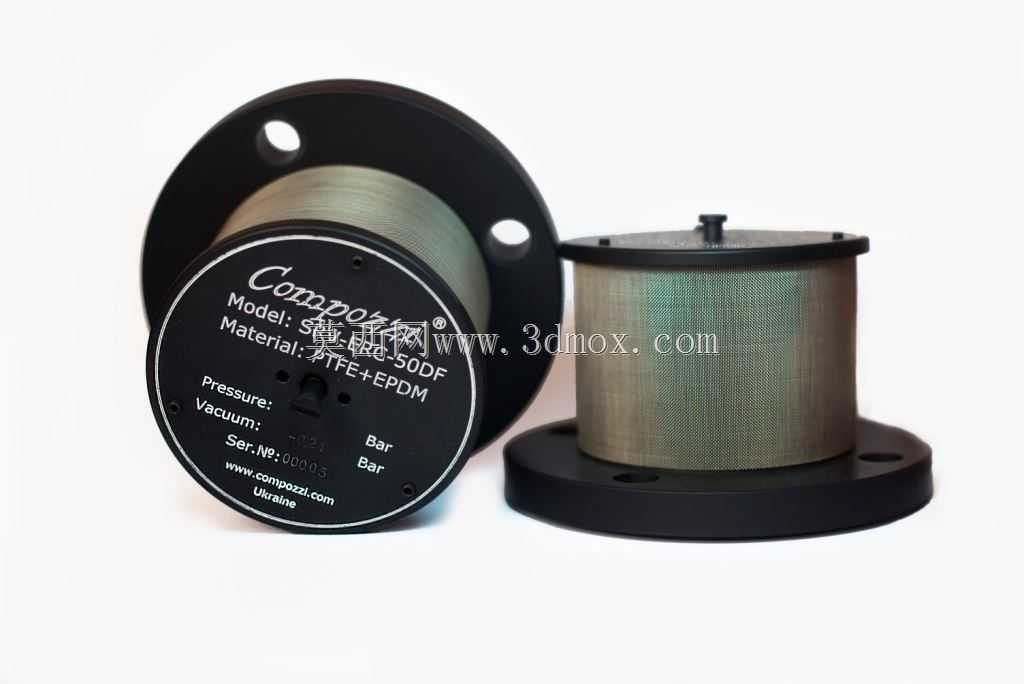

　　从功能逻辑上看，这款阀件同时具备正压泄放与负压进气的双向保护能力，当罐内压力升高到设定的正压泄放阈值时，阀瓣会自动克服内置弹簧的预紧力向上抬升，将罐内超压的气体通过阀侧的通气滤网快速排出，待罐内压力回落至正常工作区间后，阀瓣自动回座密封；当罐内因出料泵持续抽料、或是环境温度骤降形成负压，且负压值达到设定的真空保护阈值时，阀瓣会反向开启，引入外部经过滤网过滤的空气，平衡罐内外压力，避免罐体结构因内外压差过大发生变形。阀体外侧包裹的金属通气滤网采用多层不锈钢编织结构，既可以保证通气时的流道通畅，也能阻挡外部环境中的粉尘、飞虫、杂物进入阀腔卡滞阀瓣，同时避免罐内排出的介质挥发物直接无组织扩散，适配有一定环保管控要求的存储场景。

　　在三维建模过程中，这类阀件的结构设计需要重点把控几个核心尺寸链：首先是法兰安装面到阀瓣密封面的同轴度公差，必须控制在0.1mm以内，否则安装后阀瓣会出现偏载，导致密封面贴合不严、出现长期微漏的问题；其次是内置弹簧的预紧压缩量，需要严格对应设定的正压、负压开启阈值，建模时要预留弹簧刚度调整的结构空间，方便后续根据不同储罐的设计压力更换对应刚度的弹簧，无需重新加工阀体主体结构；另外阀瓣的行程限位结构也需要做冗余设计，避免超压泄放时阀瓣开启行程过大导致弹簧错位、无法正常回座。

　　从选型适配的角度来说，这款泄压阀的通径设计需要匹配储罐的最大进出料流量，避免泄放速率不足导致罐内压力持续升高，通常在设计阶段会根据储罐的容积、最大进出料速率、物料的饱和蒸气压参数，计算所需的最小泄放面积，再对应选择匹配规格的阀件。相比传统的重力式呼吸阀，这款弹簧加载的泄压阀安装姿态不受严格限制，即使在罐顶有一定安装倾斜度的场景下，也能保证开启压力的精度，不会因阀瓣自重偏移导致泄放压力出现偏差。同时阀体整体采用外露部件做防腐涂层处理，即使在沿海高盐雾、化工园区高腐蚀大气环境下长期使用，也不会出现外壳锈蚀卡滞的问题，日常运维仅需定期拆开滤网清理附着的杂物，检查密封面是否有介质结晶附着即可，维护成本远低于传统的重力式呼吸阀。

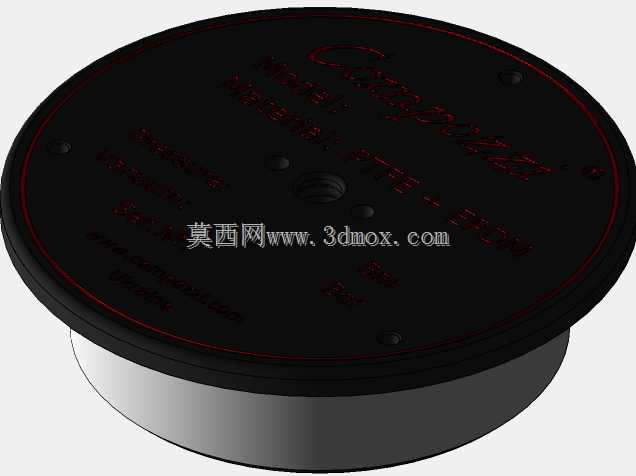

　　在结构细节上，阀体外圈的参数标识区采用激光蚀刻工艺，直接标注对应的压力、真空阈值参数，避免长期使用后标识脱落导致运维人员错用阀件；底部法兰的密封槽采用标准梯形槽设计，适配化工领域常用的法兰垫片规格，现场更换备件时无需单独定制非标垫片。整个阀件的可拆部件均采用快拆结构设计，无需专用工具即可完成内部密封件、弹簧的更换，大幅降低现场运维的操作难度。
