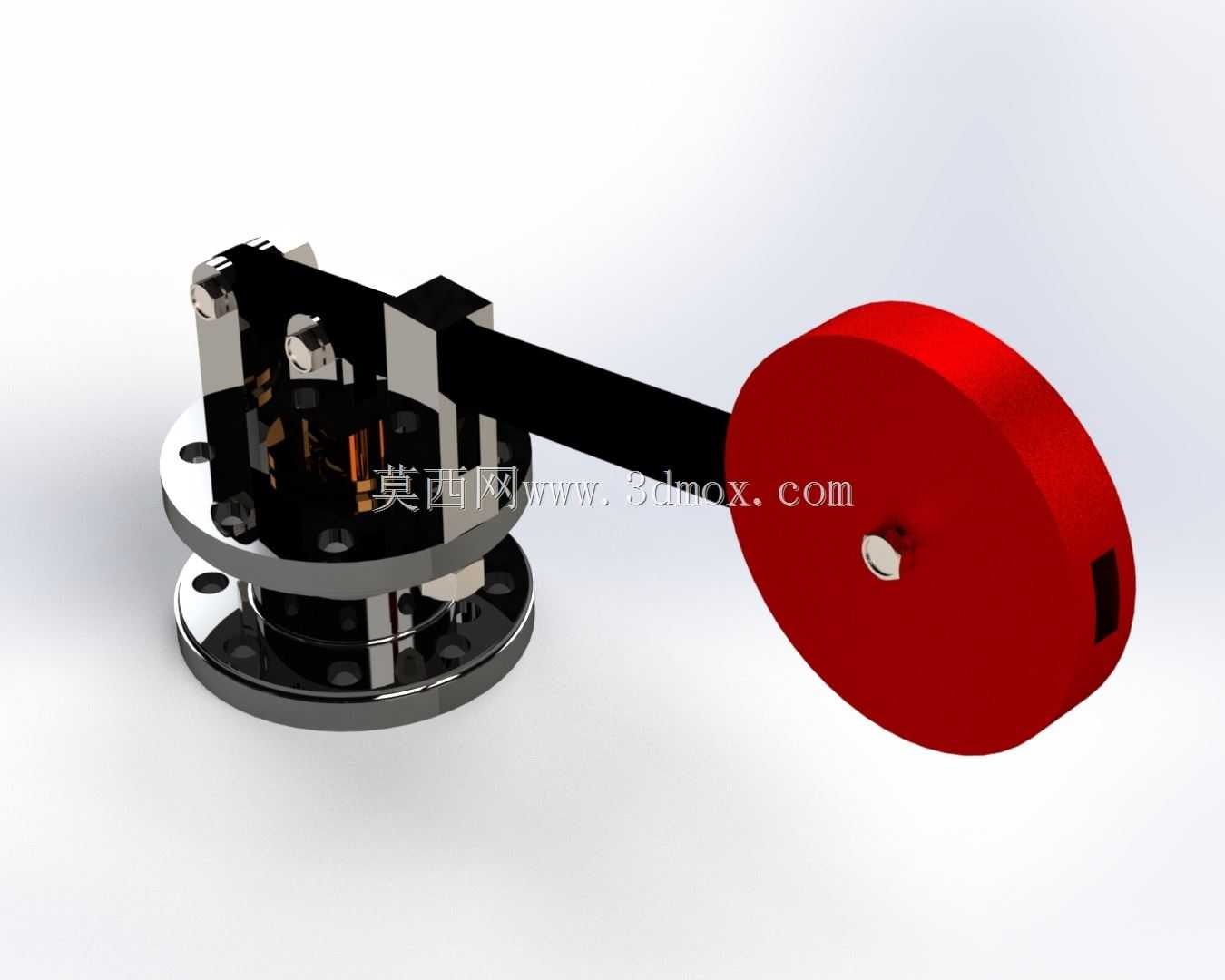

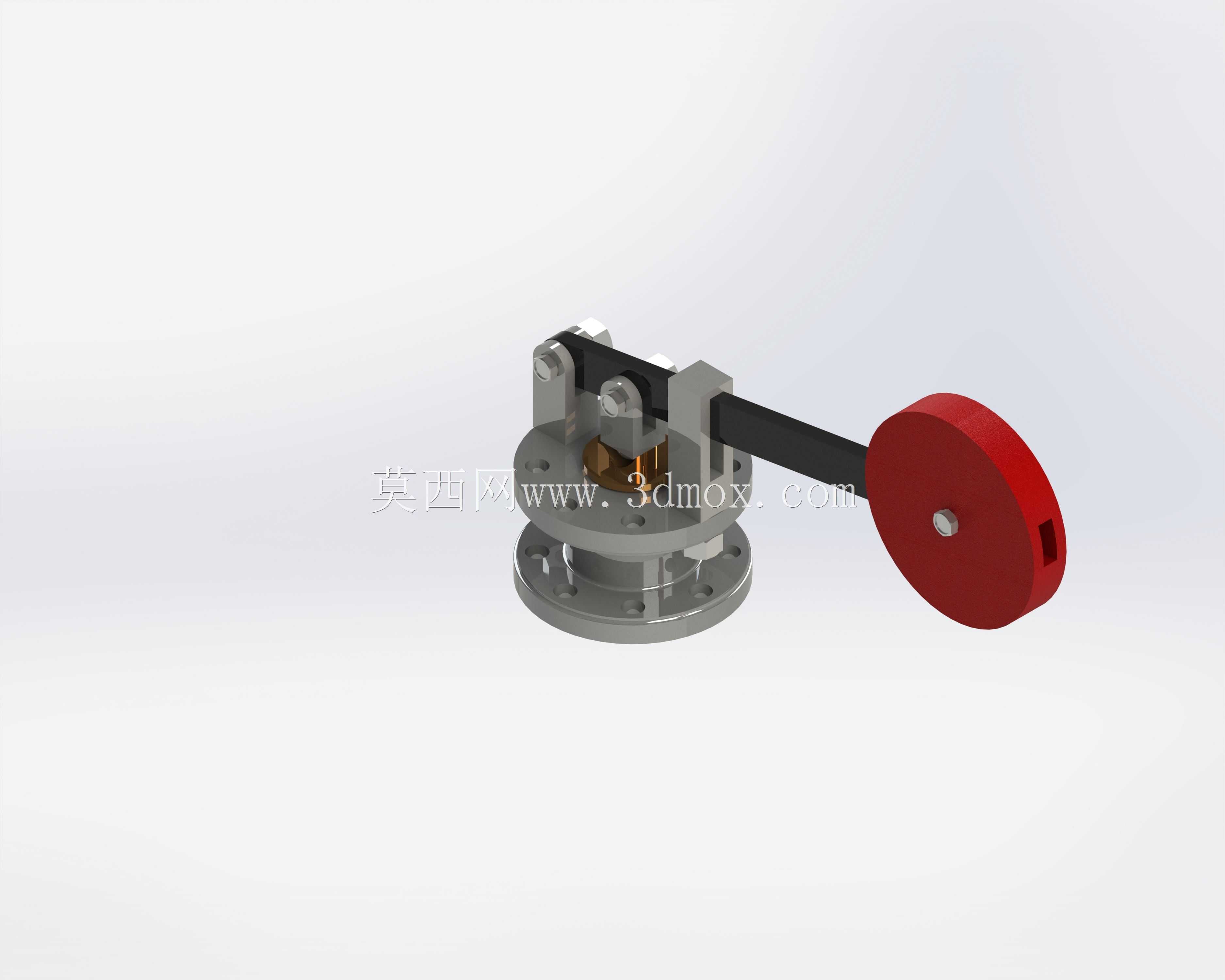

带重锤杠杆式压力泄放安全阀结构

　　在承压类工业系统的压力管控环节，这类杠杆重锤式安全阀是非常经典的超压泄放装置，和弹簧式安全阀的载荷施加逻辑完全不同，它依靠杠杆力矩放大重锤的重力载荷，直接作用在阀瓣密封面上，维持阀座处的密封比压，不会出现弹簧长期受载疲劳松弛、介质温度影响弹簧刚度的问题，在蒸汽锅炉、低压储液罐、常压化工反应容器这类压力波动小、泄放压力要求稳定的场景里应用十分广泛。

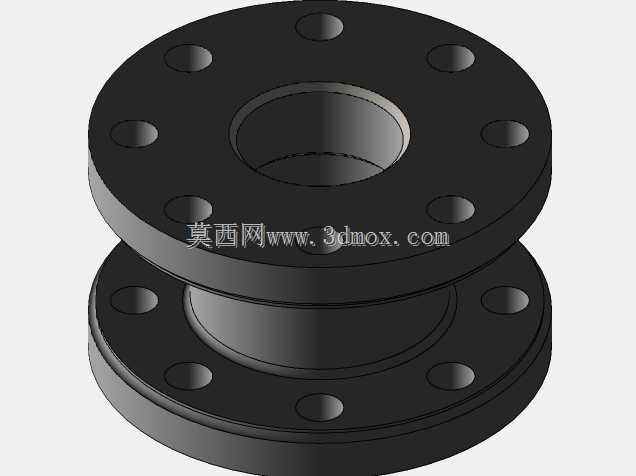

　　从实际安装适配性来看，该阀的底部采用标准凸面法兰连接结构，法兰端面上均匀分布螺栓过孔，安装时可直接与设备顶部的接管法兰配对，无需额外加工过渡接头，法兰密封面的平面度、螺栓孔的位置度都按照通用法兰公差要求设计，现场安装时只要配对法兰的压力等级、通径匹配，就能保证连接后的密封可靠性，不会出现安装错位导致的附加应力。整个阀的安装边界需要预留足够的杠杆摆动空间，重锤侧的水平延伸方向不能有管线、结构梁等障碍物，避免超压起跳时杠杆动作卡滞，垂直方向也要预留重锤上下位移的余量，保证阀瓣达到全开行程时不会有结构干涉。

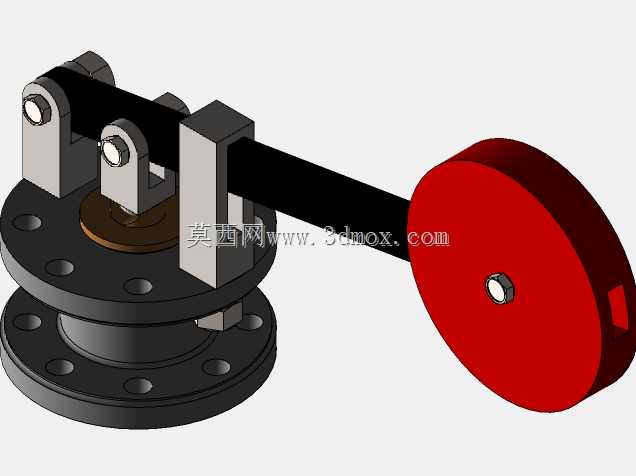

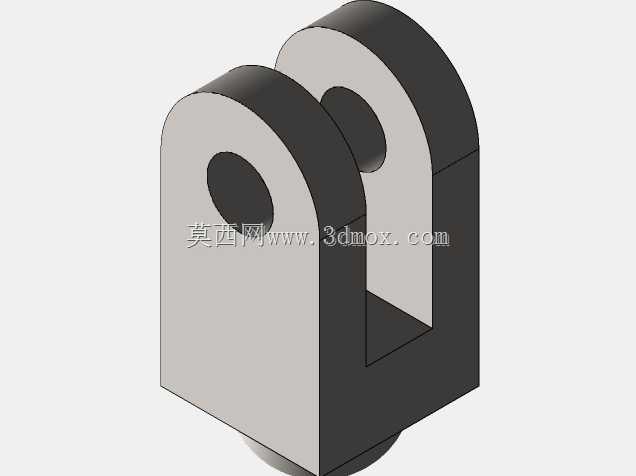

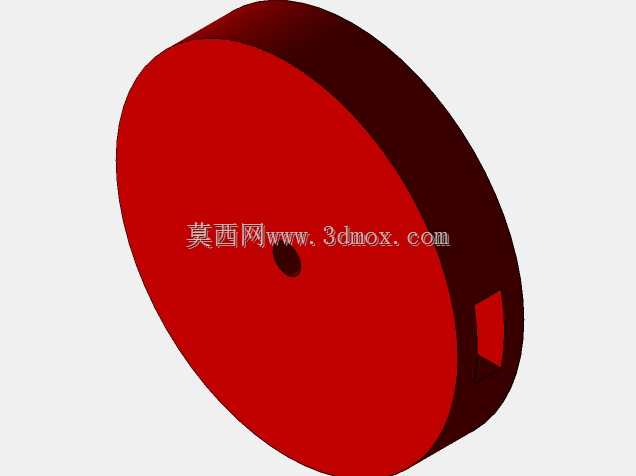

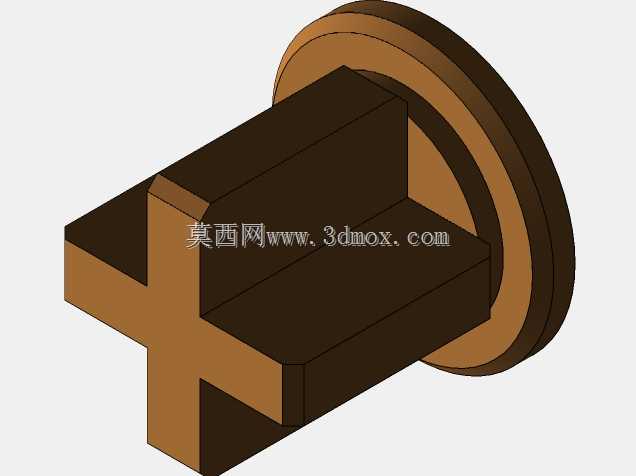

　　结构设计上，阀座与阀体为一体化铸造结构，流道采用平滑过渡的流线型设计，减少介质泄放时的流阻，阀瓣采用平面密封结构，密封面堆焊硬质合金层，抗冲蚀性能强，长期反复启闭也不会出现密封面压痕导致的内漏问题。杠杆的支点采用销轴铰接结构，铰接处配有自润滑铜套，摩擦力小，动作灵敏度高，不会因为铰接点锈蚀卡滞导致压力超调。重锤采用圆盘式实心结构，重心与杠杆轴线重合，可根据实际整定压力的需求沿杠杆上的刻度槽调整位置，通过改变力臂长度精准调整泄放压力，调整到位后用紧定螺钉锁死，避免设备运行过程中重锤移位导致整定压力漂移。杠杆与阀瓣的接触点采用球面顶头结构，可自动补偿阀瓣启闭过程中的微小偏摆，保证密封面始终均匀贴合，不会出现单侧压偏导致的密封失效。

　　从功能特性来说，这类安全阀的启闭压差小，泄放过程稳定，当系统压力超过整定压力值时，阀瓣在介质压力作用下顶起，介质沿阀座出口快速泄放，随着系统压力回落至回座压力值时，杠杆重锤的力矩会带动阀瓣平稳回座，重新实现密封，不会出现弹簧阀常见的频跳、颤振问题，对持续稳定运行的承压系统来说，能有效减少介质不必要的泄放损耗。整个结构没有复杂的弹性元件，日常维护只需要定期检查铰接点的润滑情况、重锤的锁紧状态、密封面的磨损情况即可，维护成本低，对运维人员的技术要求不高，适合在工矿环境相对复杂、运维条件有限的场景使用。

　　建模过程中，所有配合面的公差都按照实际加工要求设定，法兰螺栓孔采用圆周阵列特征生成，保证孔位的等分精度，杠杆上的重锤调节槽采用拉伸切除特征制作，槽的宽度与重锤的锁紧滑块间隙配合，重锤的重心位置做了配重校准，模拟实际零件的质量分布，铰接处的销轴与铜套采用间隙配合，预留了合理的转动间隙，可直接用于后续的运动仿真，模拟安全阀超压起跳、回座的完整动作过程，验证结构的动作可靠性，也能为后续的工程图输出、生产加工提供准确的三维数模依据。
