这款角式结构的止回阀,主要应用在液压系统、工业流体输送管路、小型给排水支路以及压缩空气管网中,核心作用是限制管路内介质的单向流动,避免介质倒流引发的泵叶轮反转、管路压力冲击、上游介质污染等工程问题。和常见的直通式止回阀不同,这款产品采用90度角式进出流道设计,特别适合管路需要直角转向的安装场景,能在完成流向转向的同时实现逆止功能,减少管路中额外弯头配件的使用,降低管路整体的流阻损失与泄漏点数量。

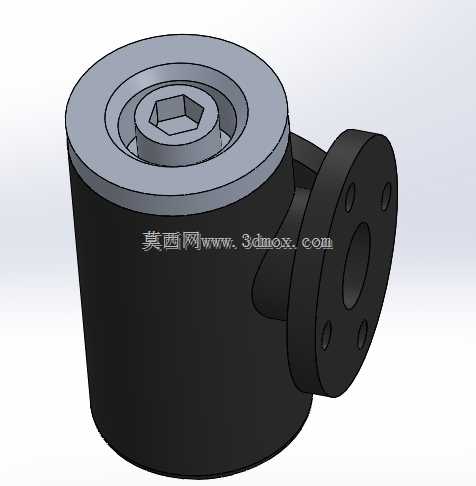

从结构设计逻辑来看,这款止回阀采用内置阀芯的立式布局,顶部设置内六角结构的阀盖,无需额外的大型拆装工具,使用常规内六角扳手即可完成阀盖的拆卸,方便后期对内部阀芯、密封件进行检修更换,不需要将整个阀体从管路上完全切割或拆卸下来,大幅降低现场运维的工作量。侧部的连接端采用四螺栓法兰连接结构,法兰端面的密封槽、螺栓孔位均按照常规中低压管路的通用安装尺寸设计,能和同通径的标准法兰管路直接配对安装,不需要额外加工过渡连接件;竖直方向的端部采用外螺纹加端面密封的连接形式,适合和带内螺纹的管路接头、泵组出口直接对接,两种不同的连接形式适配现场复杂的安装工况,不用额外配置转换接头。
设计过程中优先考虑了流道的平顺性,阀体内腔没有突兀的直角转折,介质从侧部法兰入口进入后,顺着弧形流道向上顶开阀芯,从顶部出口流出,当出口侧压力高于入口侧时,阀芯在介质压力与自身重力的共同作用下快速回落,贴合阀座密封面实现截断,整个动作行程短,响应速度快,能有效降低水锤效应对管路的冲击。阀芯的导向结构集成在阀盖下方,导向段长度经过反复校核,既保证阀芯升降过程中不会出现卡滞、偏磨的问题,又不会因为导向结构过长占用过多流道面积,影响介质正常通过时的通流能力。
安装边界方面,这款止回阀的法兰端螺栓孔中心距、法兰外径、密封面直径均匹配对应通径的中低压管路安装标准,竖直方向的螺纹长度经过控制,安装时不会因为螺纹拧入过深顶到内部阀芯,导致阀门无法正常启闭;整体外形的径向尺寸紧凑,阀体本身的最大外径小于同通径法兰的外径,安装时不需要预留过大的侧向操作空间,即使在管路排布密集的阀组区域、设备内部狭小的安装腔体内也能顺利布置。顶部的内六角阀盖沉入阀体上端面,不会突出阀体表面,避免安装过程中突出部件被磕碰损坏,同时也能进一步压缩整体的安装高度,适配空间受限的安装场景。
在密封结构的设计上,阀芯与阀座的密封面采用锥面配合形式,相比平面密封,锥面密封的对中精度更高,在介质压力较低的工况下也能实现可靠密封,不会出现低压泄漏的问题;阀盖与阀体之间采用端面O型圈密封,密封槽开设在阀体上端面,装配时O型圈不会被挤出,能承受1.6MPa级别的管路工作压力,满足大多数工业常规工况的使用需求。阀体主体采用圆柱形外形结构,加工时可以直接采用棒料进行车削加工,不需要复杂的成型工序,加工难度低,量产时的成品一致性容易保证,同时圆柱形的阀体结构承压能力更强,相比异形结构的阀体,在同等壁厚条件下能承受更高的管路压力,降低阀体受压开裂的风险。
实际选型应用时,这款止回阀适合安装在泵组的出口位置,停泵时能快速阻断介质倒流,保护泵组叶轮不会因为反转出现损坏;也可以安装在不同压力等级的管路支路之间,防止高压侧介质窜入低压侧管路,引发低压管路超压破损的问题;在压缩空气系统中,这款止回阀可以避免下游支路的压缩空气倒流,保证各个支路的压力稳定,不会因为个别支路泄压影响整个系统的气压供给。设计过程中对内部流道的通流面积做了等通径设计,阀门全开时的通流面积和连接管路的通径基本一致,不会因为加装阀门造成管路通流面积缩径,减少介质通过阀门时的压力损失,降低系统的输送能耗。
