热工水系统法兰式安全泄压阀结构

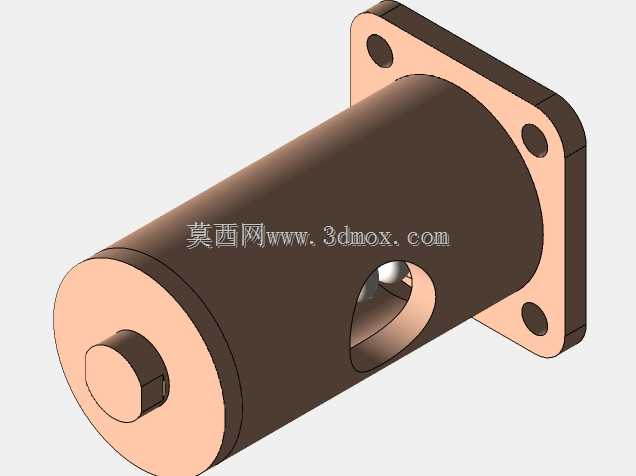

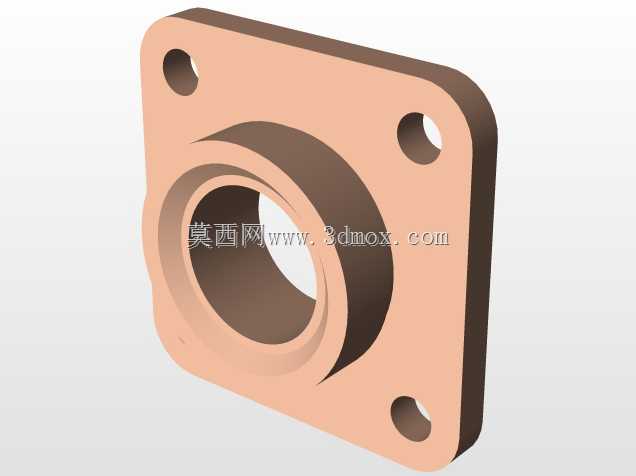

　　在民用供热管网、工业热水锅炉循环系统、工艺热力输送管线这类带压热水水力装置中，超压故障是威胁系统运行安全的核心风险点，这类场景下的压力泄放元件不能直接照搬通用气体介质安全阀的结构，必须适配热水介质的流动特性、温度带来的部件形变余量，同时兼顾现场安装的维护便利性，本次呈现的这款法兰式安全泄压结构，正是针对这类热工水系统场景做的定向结构设计。从实际安装边界来看，这款泄压阀采用方形四孔法兰作为接入端，法兰端面的密封面做了平整精加工处理，四个安装孔沿法兰周向均匀分布，孔位公差匹配常规PN16压力等级的管路法兰配对要求，安装时不需要额外加工转接板，直接通过螺栓就能固定在管路或者设备罐体的预设接口上，法兰端到阀身末端的轴向长度控制在紧凑区间，

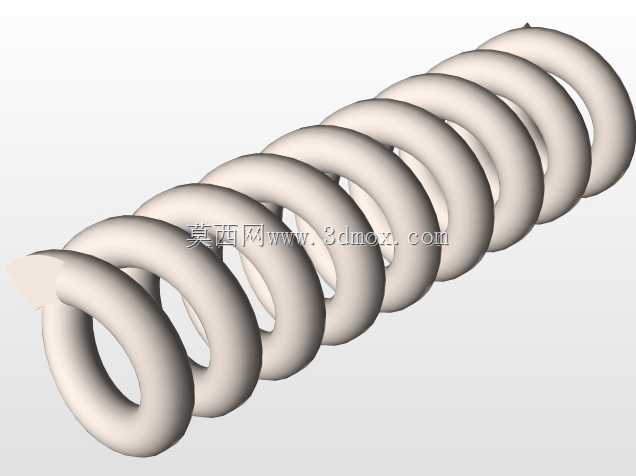

　　不会在狭窄的设备舱或者管廊段占用过多安装空间，阀身侧面开设的侧向泄放口采用圆弧过渡的开孔结构，避免直角结构带来的应力集中问题，同时泄放口的通径经过计算匹配，保证超压状态下介质可以快速排出，不会出现泄放流量不足导致的系统压力持续攀升。从功能实现逻辑来看，这款安全阀的核心动作部件内置在圆柱形阀腔内部，常态下依靠内部弹性元件提供的预紧力将密封端顶在阀座位置，阻断介质从泄放口流出的通路，当系统内部压力超过预设的安全阈值时，介质压力作用在密封端面上的力会克服弹性元件的预紧力，推动阀芯向阀身末端方向移动，此时侧向导流通路打开，带压热水从侧面泄放口排出，快速降低系统内部压力，当系统压力回落至安全工作区间后，弹性元件推动阀芯复位，重新阻断通路，

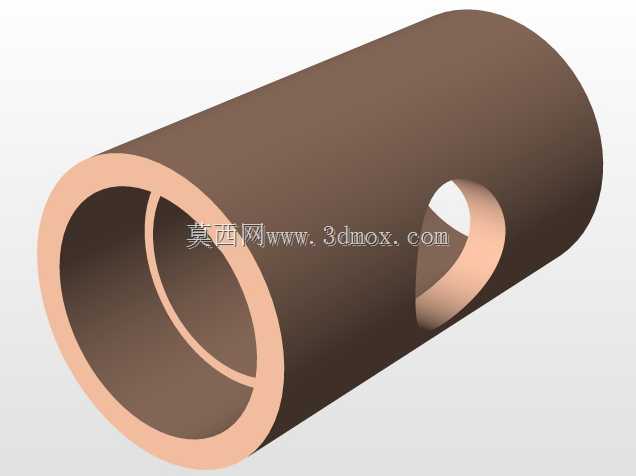

　　停止介质泄放，整个动作过程不需要外部电源或者控制信号介入，属于纯机械自力式结构，可靠性远高于带电控元件的压力保护装置，适合在高温、潮湿、存在电磁干扰的热力设备舱环境中长期工作。在结构设计的细节考量上，阀身主体采用等直径圆柱结构，一方面是圆柱形腔体的承压能力远优于方形或者异形腔体，在同等壁厚条件下可以承受更高的介质压力，减少阀体爆裂的风险，另一方面圆柱结构的加工工艺性更好，无论是采用棒料车削加工还是铸造成型后做内孔精加工，都能获得较高的尺寸精度，降低加工成本；阀芯与阀腔的配合段做了适配热水介质的间隙设计，预留了足够的热膨胀余量，避免高温工况下阀芯受热膨胀出现卡涩，导致超压时无法正常开启的故障；法兰与阀身的连接位置做了圆角过渡处理，

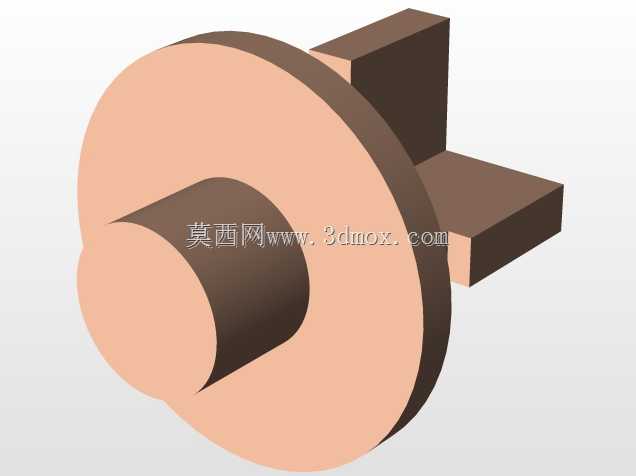

　　消除焊接或者铸造过程中容易出现的应力集中点，提升部件的抗疲劳强度，应对系统压力频繁波动带来的交变载荷；末端的阀芯导向段采用短圆柱导向结构，既可以保证阀芯动作时的同轴度，避免密封面偏磨导致的内漏问题，又不会因为导向段过长增加加工精度要求和卡涩风险。从现场应用的实际适配性来看，这款安全阀的结构尺寸可以直接替换同通径等级的老旧热水系统泄压阀，不需要改动原有管路的法兰孔位和安装空间，维护时只需要拆卸法兰连接螺栓就能整体取下阀体，拆解更换内部密封件或者弹性元件也不需要复杂的专用工具，非常适合供热站、工业热水循环系统、小型热水锅炉这类需要定期校验安全阀的使用场景；泄放口的朝向可以在安装时根据现场管路布置调整，保证泄放出的高温热水可以导向安全的排水位置，避免烫伤现场运维人员；整体结构没有冗余的外置部件，外表面平整光滑，不容易积灰积水，在潮湿的热力井或者设备间环境中也不容易出现锈蚀卡滞的问题。很多刚接触热力系统设计的工程师容易忽略安全阀的安装边界和介质适配问题，直接选用通用气体安全阀用在热水管路上，往往会出现密封面快速磨损、动作卡涩、泄放流量不足的问题，这款结构在设计阶段就针对热水介质的特性做了多轮优化，阀芯密封面采用耐热水浸泡的密封材质，弹性元件的刚度匹配热水系统的常用压力区间，泄流通路的流道做了顺滑处理，减少热水泄放时的冲蚀磨损，从结构根源上降低了故障概率。
