螺栓连接刚性凸缘联轴器结构设计

　　在各类工业传动系统的轴系布局中，两轴之间的刚性连接是动力传递环节里应用占比极高的结构形式，这类连接结构需要在保证同轴度约束的前提下，稳定传递额定转矩，同时抵消安装过程中存在的微小轴向、径向偏差，避免轴系运行过程中出现附加载荷，影响轴承、齿轮等配套传动件的使用寿命。本次呈现的螺栓连接式刚性凸缘联轴器，是传动系统中应用最为广泛的刚性连接部件，常见于输送机驱动端、减速机输入输出端、水泵机组、机床主轴传动组等对传动刚性要求较高的工况场景，这类场景普遍要求传动过程无背隙、转矩传递损失小，同时具备足够的抗冲击载荷能力，能够适配中高转速下的长期稳定运行。

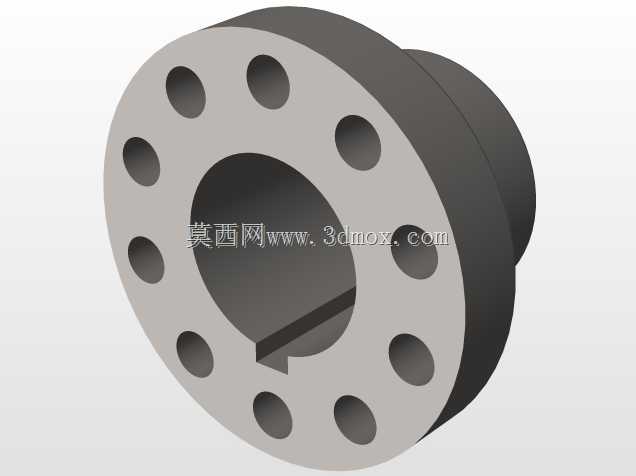

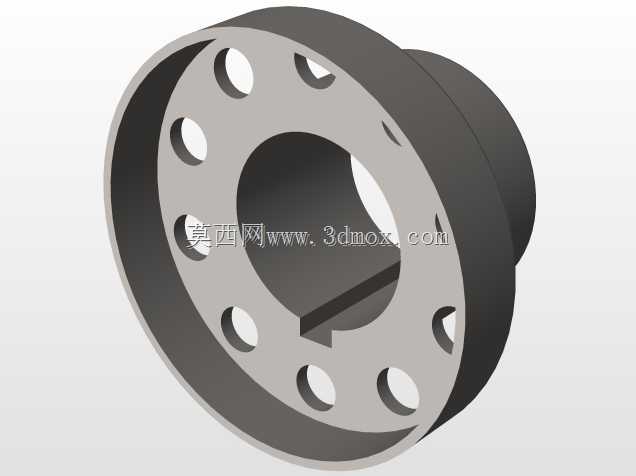

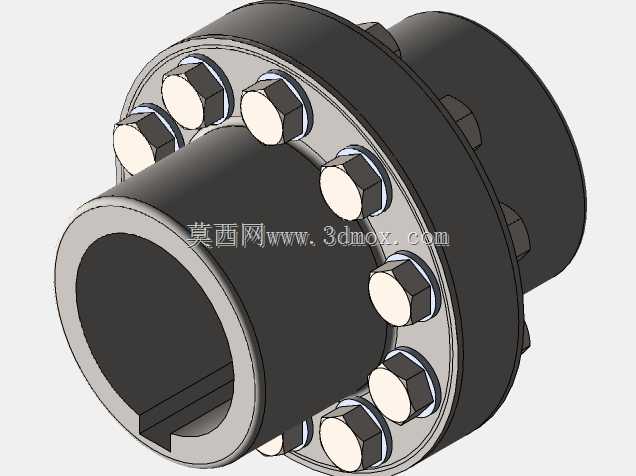

　　从结构功能来看，该联轴器采用两个带凸缘的半联轴节对接布局，半联轴节的毂部设计有键槽结构，通过平键分别与主动轴、从动轴实现周向固定，依靠毂孔与轴径的配合实现径向定位，两个半联轴节的对接法兰端面上，沿圆周方向均匀布置铰制孔用螺栓，依靠螺栓杆与螺栓孔的过盈配合承受挤压与剪切作用，直接传递两轴之间的转矩，相比普通受拉螺栓连接的凸缘联轴器，这种铰制孔螺栓连接的结构对中精度更高，传递转矩的能力更强，不需要在法兰端面加工榫槽对中结构，装拆过程中不需要移动轴系即可完成联轴器的拆装维护，适配很多轴系轴向移动空间受限的设备布局场景。

　　设计过程中，首先需要结合所适配轴系的额定转矩、最高工作转速、轴径尺寸确定半联轴节的核心参数：毂孔直径需要与所连接轴的轴径做公差配合，一般选用H7/k6的过渡配合，既保证装配时的同轴度，又避免过盈量过大导致装拆困难；毂部长度需要根据轴径对应的键连接强度计算确定，保证平键的挤压强度满足额定转矩传递要求，避免运行过程中出现键槽压溃、滚键等失效问题。法兰盘的外径尺寸需要根据螺栓布置的圆周直径确定，螺栓数量一般根据额定转矩大小选取6-12个不等，沿圆周均匀分布，螺栓的公称直径需要通过剪切强度、挤压强度校核确定，保证在最大冲击转矩下螺栓不会出现剪切断裂、孔壁压溃的问题。法兰盘的厚度需要满足螺栓连接的刚度要求，避免螺栓预紧后法兰出现翘曲变形，影响两轴的对中精度。

　　从安装边界来看，这类联轴器安装时需要先将两个半联轴节分别热装或者压装到主动轴、从动轴的轴端，通过轴端挡圈实现半联轴节的轴向固定，避免运行过程中出现轴向窜动；之后调整两轴的同轴度，保证两个半联轴节的法兰端面平行度误差控制在允许范围内，径向偏移量不超过0.03mm，再穿入铰制孔螺栓，按照对角交叉的顺序逐步拧紧螺栓，保证每个螺栓的预紧力均匀，避免法兰盘受力不均导致转动过程中出现偏摆。安装完成后需要手动盘车检查转动是否顺畅，无卡滞、偏磨问题后再进行空载试运转，试运转过程中检查法兰结合面是否有异常跳动、螺栓是否有松动迹象。

　　这类刚性凸缘联轴器相比弹性联轴器，结构更简单，制造维护成本更低，传动刚性更强，不存在弹性元件老化、失效的问题，适合在环境温度变化大、存在油污腐蚀、长期连续运行的工况下使用，但由于其不具备补偿两轴相对偏移的能力，对安装对中的精度要求更高，如果安装过程中同轴度偏差过大，会在轴系运行过程中产生较大的附加弯矩，加速轴上轴承的磨损，严重时甚至会引发轴的疲劳断裂，因此在选型应用时，需要提前评估轴系的安装精度保障能力，在对中精度容易保证、载荷平稳的传动场景下优先选用。在三维建模过程中，需要重点还原半联轴节的毂孔键槽结构、法兰端的螺栓孔分布位置、螺栓与螺母的装配关系，保证各零件之间的配合尺寸准确，能够直接用于装配干涉检查、工程图生成，为后续的零件加工、装配工艺制定提供准确的三维模型依据。
