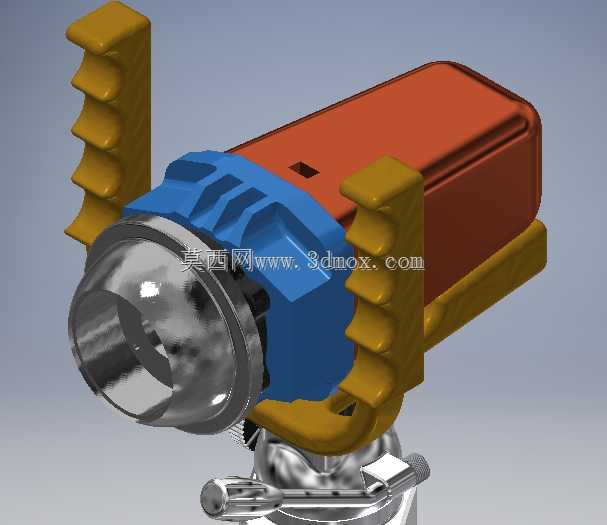

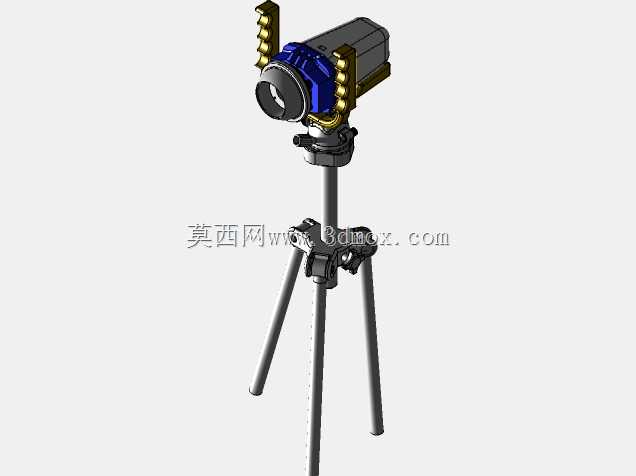

三臂式喷灌喷水凸轮连接机构

　　在大田喷灌、园林绿地灌溉、运动场草坪喷淋这类需要360度覆盖的作业场景里，这类三臂式喷水凸轮连接结构是摇臂式喷头的核心传动承载部件，区别于单臂、双臂喷头的结构，三臂布局的喷水装置能在同等供水压力下获得更均匀的周向布水效果，同时降低单臂摆动带来的整机振动，延长喷头整体的使用寿命。

　　从实际作业的功能逻辑来看，这个部件承担着三个核心作用：首先是作为中心竖管与三个喷水摇臂的连接基座，将供水竖管输送的压力水均匀分流到三个出水臂，同时为摇臂的摆动提供回转支撑；其次是通过自身的凸轮轮廓面，配合摇臂端部的驱动撞块，将水流冲击摇臂导流板产生的切向力转化为整个喷头的间歇式周向转动，实现无死角的区域覆盖；最后是通过三个均布的连接臂平衡喷水作业时的反作用力，避免喷头在高水压工况下出现倾斜、抖动，保证喷淋轨迹的一致性。

　　设计这类部件的时候，首先要考虑的是安装边界的适配性：中心安装孔需要匹配常用的3英寸供水竖管的外径公差，孔内预留密封件的安装槽位，避免高压水从连接缝隙处泄漏；三个连接臂采用120度均布的布局，每个臂端的铰接孔同轴度需要控制在0.05mm以内，保证三个摇臂的摆动行程一致，不会出现某一侧臂卡滞、转动不畅的问题。凸轮工作面的轮廓曲线是整个部件的设计核心，曲线的升程、回程角度直接决定了喷头的转动步距和布水均匀度，设计时需要结合常用供水压力区间（0.2-0.5MPa）下摇臂的摆动冲击力来调整曲线的过渡圆角，避免应力集中导致凸轮面过早磨损。

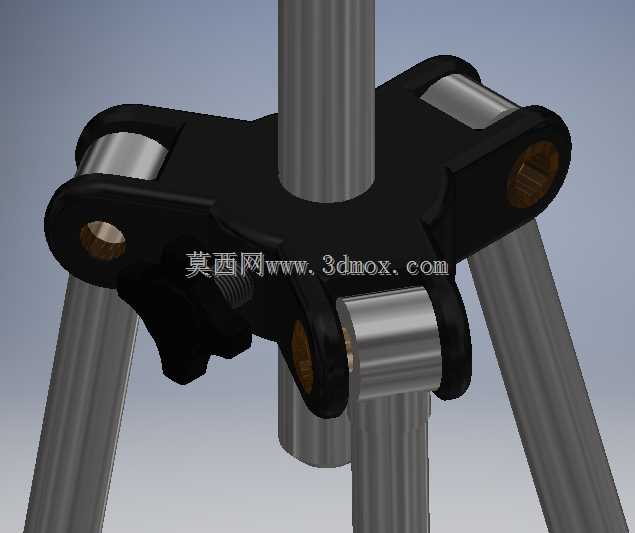

　　从结构强度的角度考量，三个连接臂与中心基座的过渡位置采用大圆角过渡，避免注塑或压铸成型时出现缩孔、应力集中的缺陷，同时在铰接孔位置镶嵌金属衬套，因为摇臂在作业时会以每分钟数十次的频率摆动，纯塑料材质的孔位很容易出现磨损松旷，镶嵌铜基或者不锈钢衬套后，能将铰接位置的使用寿命提升数倍，适配户外长期暴晒、高湿度的作业环境。部件的整体外形尺寸需要控制在合理范围内，三个臂的外伸长度不能过长，否则会增加运输、安装过程中磕碰断裂的风险，同时要保证臂身有足够的厚度，承受水压波动带来的冲击力，不会出现臂身变形导致摇臂卡滞的问题。

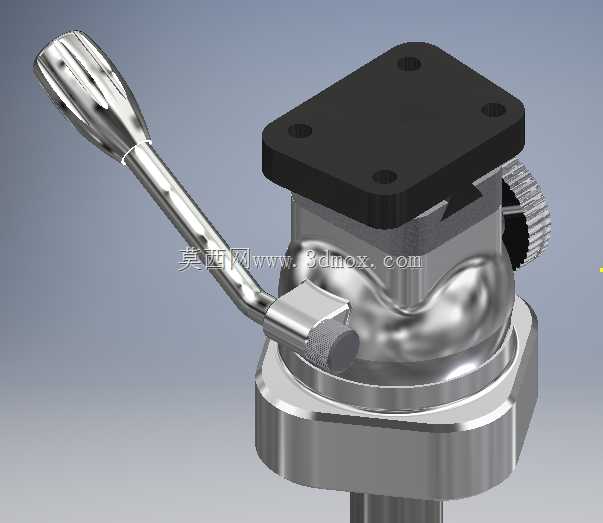

　　在实际安装使用时，这个部件直接套入供水竖管的顶端，通过顶部的锁紧结构固定，三个摇臂分别铰接在对应的臂端，水流从竖管进入后，通过每个臂内的流道进入摇臂的导流喷嘴，喷出的水流冲击导流板带动摇臂向外摆动，当摇臂摆到一定角度后，在复位弹簧的作用下回摆，端部的撞块击打凸轮的凸面，带动整个喷头转动一个小角度，如此循环往复，就能实现360度的连续喷淋作业。三臂的布局相比传统单臂结构，每次转动的步距更小，布水的重叠度更高，不会出现单臂喷头常见的近端、远端布水不均的问题，尤其适合对灌溉均匀度要求较高的草坪、菜地、苗圃等场景。

　　设计过程中还要考虑部件的通用性，铰接孔的尺寸、中心安装孔的规格尽量匹配市面上主流的3英寸喷头配件，方便用户后期更换易损件，不需要整体更换整个喷头；凸轮面的硬度需要满足长期击打不出现明显凹痕的要求，材质选择上兼顾户外耐老化性能和结构强度，避免长期紫外线照射后出现脆裂。另外，三个臂的流道设计要尽量减少转角阻力，保证三个喷嘴的出水压力一致，不会出现某一侧臂出水压力不足、喷淋半径不够的问题，流道内壁要做光滑处理，减少水头损失，提升同等压力下的喷淋覆盖范围。
