MT30型大直径螺栓高张力张紧螺母

　　在重型风电主机装配、大型盾构机主驱动连接、矿山破碎设备主机架锁紧这类需要对大直径规格螺栓施加精准高预紧力的作业场景里，普通扭矩扳手拧紧带来的预紧力离散度大、螺栓受扭转应力额外负载的缺陷会被无限放大，很容易出现螺栓预紧不足导致的连接面滑移、或是预紧过载造成的螺栓延迟断裂问题，这类场景下就需要配套专用的张紧螺母来完成螺栓的轴向拉伸锁紧作业。这款张紧螺母的核心设计逻辑，就是绕开传统扭矩拧紧时的摩擦阻力干扰，通过配套的液压拉伸小工具直接对螺栓施加轴向拉力，让螺栓在弹性变形区间内完成轴向伸长，此时只需将张紧螺母的锁圈轻轻拧至贴合连接面，卸除拉伸力后螺栓就能获得均匀一致的预紧载荷，整个过程螺栓不会承受额外的扭转切应力，

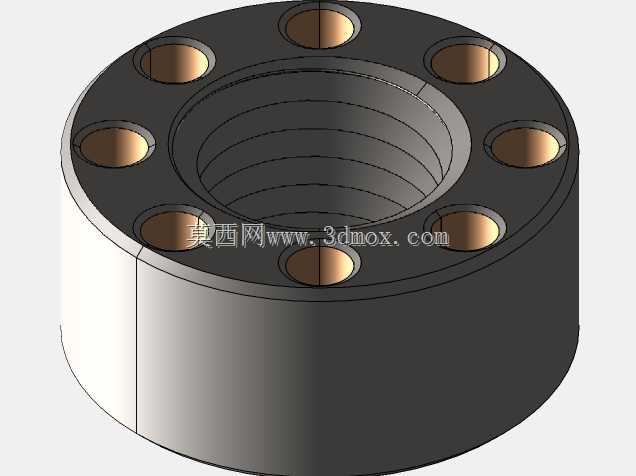

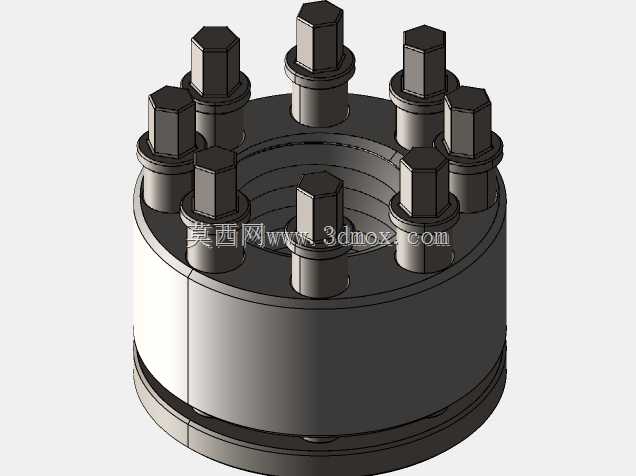

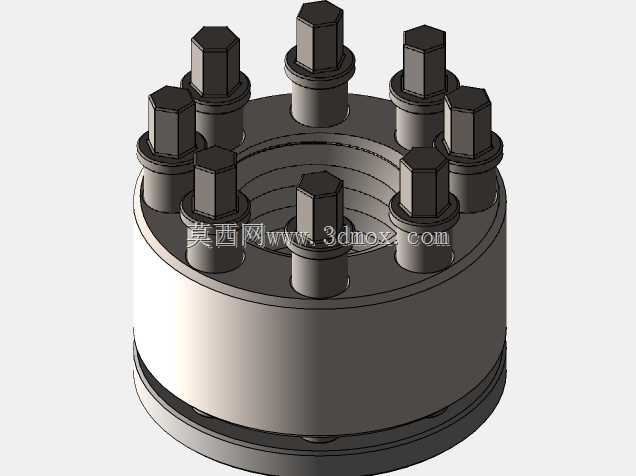

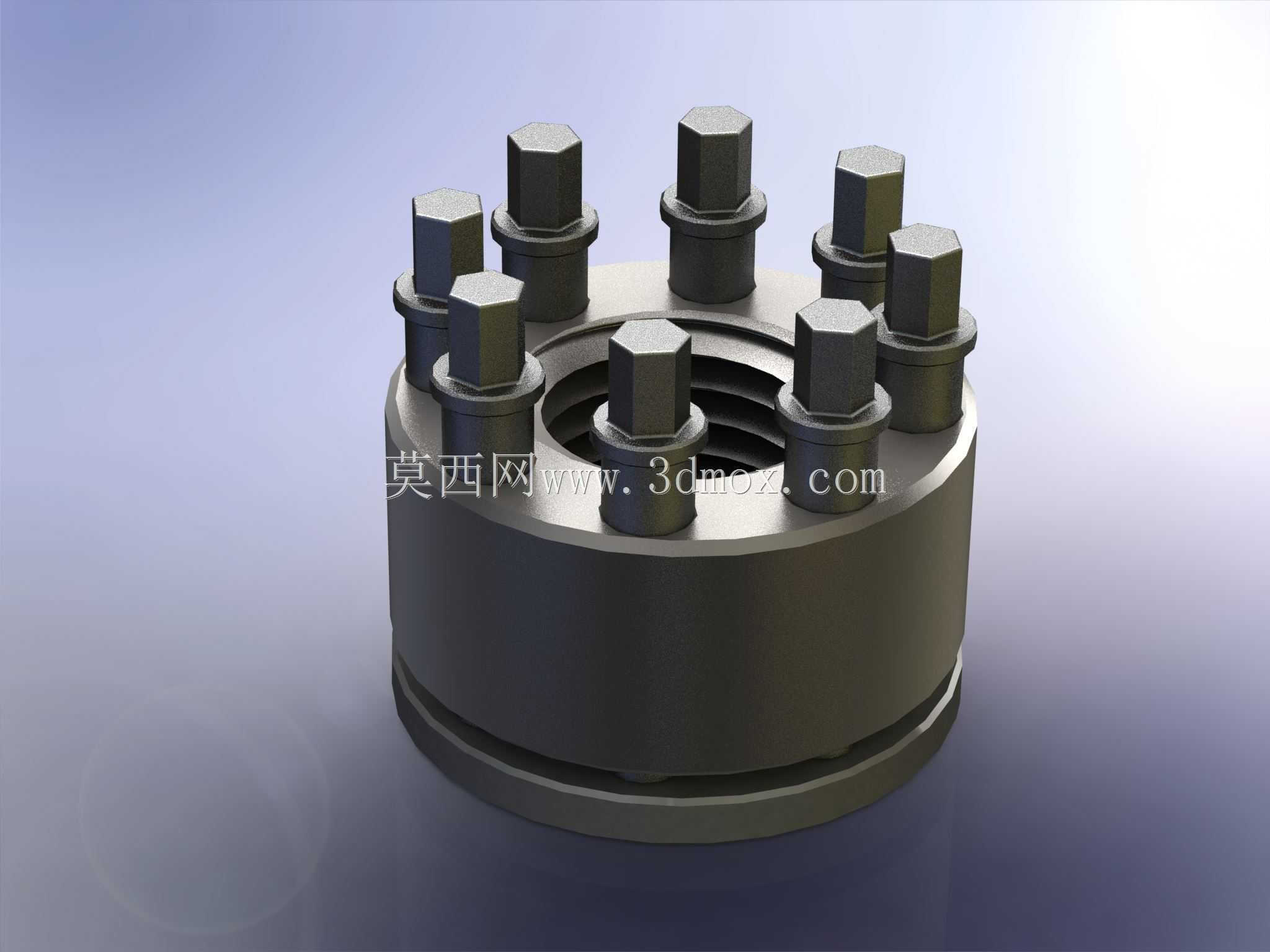

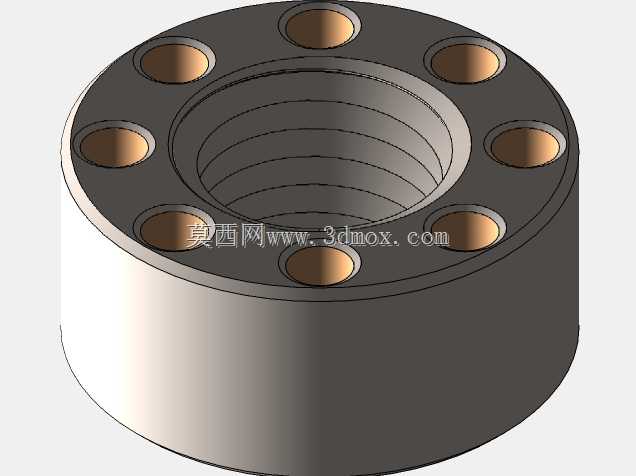

　　能大幅提升大直径螺栓连接的可靠性与疲劳寿命。从结构设计来看，这款张紧螺母采用一体式环形基体设计，基体中心加工有与目标螺栓匹配的内螺纹，基体上端面沿圆周方向均匀布置了多根带六角头的张紧螺栓，这些周向布置的小螺栓并非用于直接承载连接载荷，而是用于在拉伸作业完成后，将张紧螺母的承压端面牢牢压在被连接件的表面，替代传统拧紧时的螺母旋转锁止动作，避免螺母旋转过程中擦伤螺纹表面、或是带动螺栓产生周向扭转。设计时特意将周向张紧螺栓的数量设置为8个，沿圆周等角度均布，确保锁止时整个环形基体的受力均匀，不会出现局部压应力过大导致的基体倾斜、预紧力偏载问题。基体的下端面加工有高精度的平面度要求，表面粗糙度控制在Ra1.6以内，

　　保证与被连接件表面完全贴合，避免出现局部间隙导致的预紧力损失。考虑到重型设备连接场景的空间限制，这款张紧螺母的外形尺寸做了严格的边界约束，整体外径控制在适配M30螺栓配套张紧工具的标准范围内，总高度在满足螺纹啮合长度、周向螺栓安装空间的前提下尽可能压缩，不会额外占用过多的轴向安装空间，能适配多数现有重型设备的螺栓连接位安装尺寸，不需要对原有被连接件的结构做额外改造。中心内螺纹的精度等级采用6H级，与常用的8.8级、10.9级、12.9级高强度外螺纹螺栓都能实现顺畅配合，不会出现卡滞、螺纹咬合的问题。周向布置的小六角头采用标准对边尺寸，可直接用普通规格的内六角扳手或开口扳手操作，不需要定制专用的操作工具，降低现场作业的工具配套成本。

　　在实际使用过程中，作业人员先将张紧螺母拧入待张紧的大直径螺栓，直至下端面与被连接件表面贴合，随后将配套的液压拉伸器套接在螺栓端部，拉伸器的支撑脚抵在张紧螺母的上端面，启动液压泵对螺栓施加设定值的轴向拉力，待螺栓伸长至预设长度后，按对角顺序逐步拧紧周向的8个小锁止螺栓，确保每个小螺栓的拧紧力矩一致，让张紧螺母基体与被连接件表面完全压实，随后缓慢卸除液压拉伸器的压力，此时螺栓的收缩力会通过张紧螺母均匀传递到被连接面上，整个张紧作业过程无冲击、无扭转，预紧力的控制精度可控制在±5%以内，远高于传统扭矩拧紧的±25%精度水平。针对不同的作业工况，这款张紧螺母的基体材质选用高强度合金结构钢制造，整体经过调质处理后表面做发黑防锈处理，能承受高载荷下的压应力而不发生塑性变形，周向的小锁止螺栓同样采用高强度合金钢制造，螺纹表面做了减摩处理，保证多次反复拆装后依然能保持稳定的锁紧力，不会出现螺纹咬死的问题。在风电塔筒法兰连接、大型压力机机架装配、船舶主机地脚螺栓固定这类对连接可靠性要求极高的场景中，这类张紧螺母能有效避免因螺栓预紧不均导致的法兰泄漏、机架振动、螺栓断裂等故障，大幅降低设备后期的维护成本。设计时还特意在张紧螺母的基体侧面加工了细小的观察刻度线，作业人员可通过观察刻度线的位置判断螺母是否出现松动，日常巡检时不需要拆卸部件就能快速排查连接状态，非常适合高空、井下这类不便开展频繁拆装检查的作业场景。
