多规格尼龙材质开槽膨胀式定位销钉

　　在轻工装配、小型机电产品组装、民用五金配套以及3D打印原型件装配场景里，这类小直径尼龙销钉的使用频率远高于金属销，尤其是涉及塑料壳体、薄壁管件、低密度材质基材的连接定位场景，金属销的硬接触容易造成基材开裂、装配应力残留，而尼龙材质自带的自润滑、低应力、绝缘特性刚好适配这类工况。这次梳理的这套销钉覆盖5mm、6mm、7mm、8mm四个常用安装孔径，主体采用空心开槽结构设计，和传统实心圆柱销的过盈压装逻辑完全不同，安装时不需要额外涂抹固定胶，也不需要对安装孔做高精度铰孔加工，普通钻孔加工出的对应直径基孔就能完成装配。

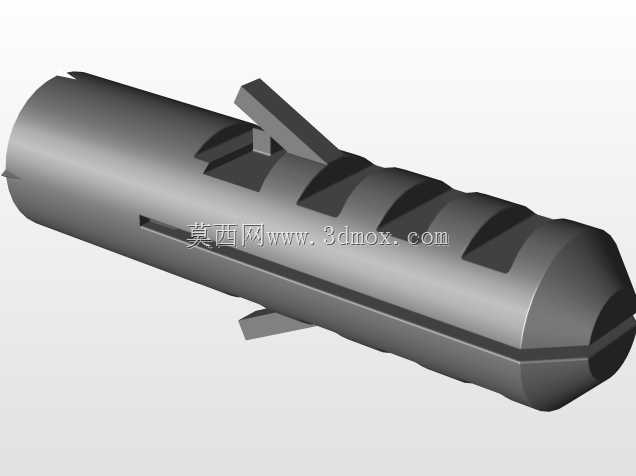

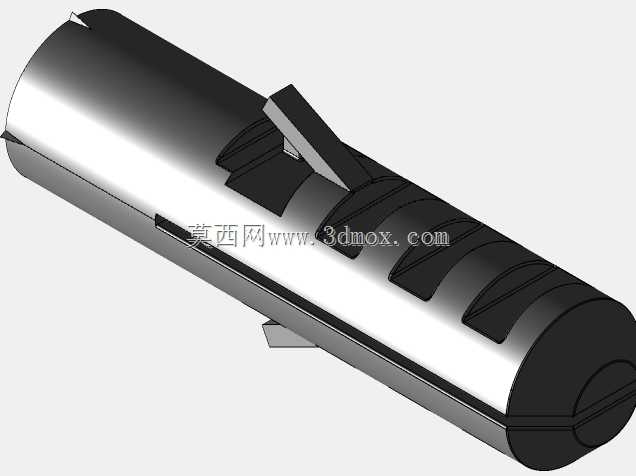

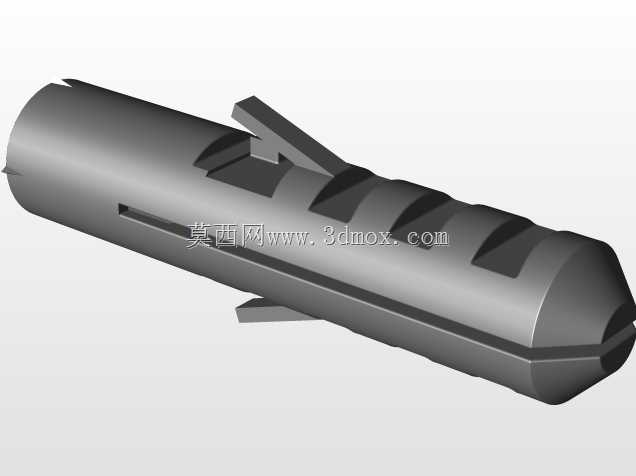

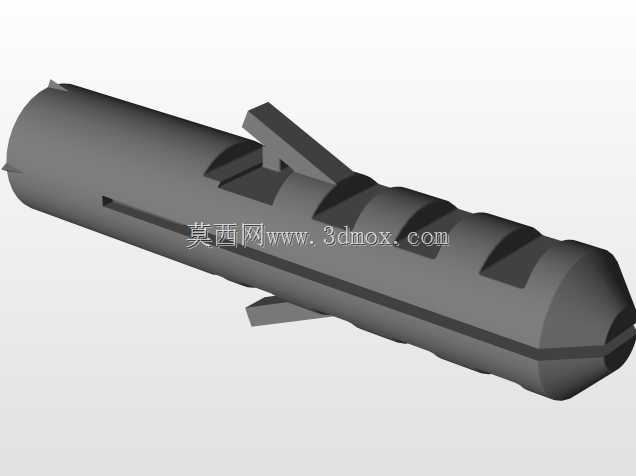

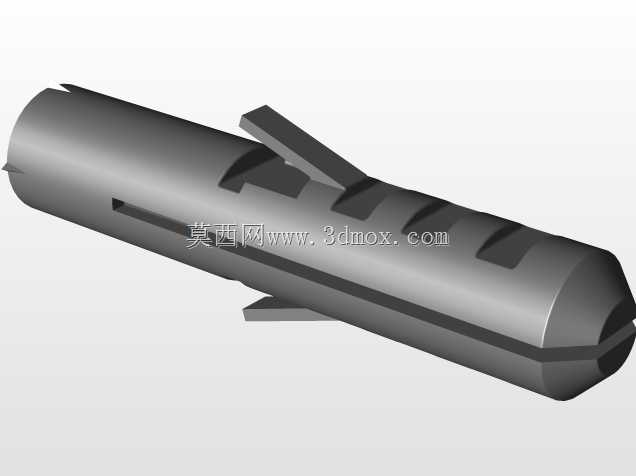

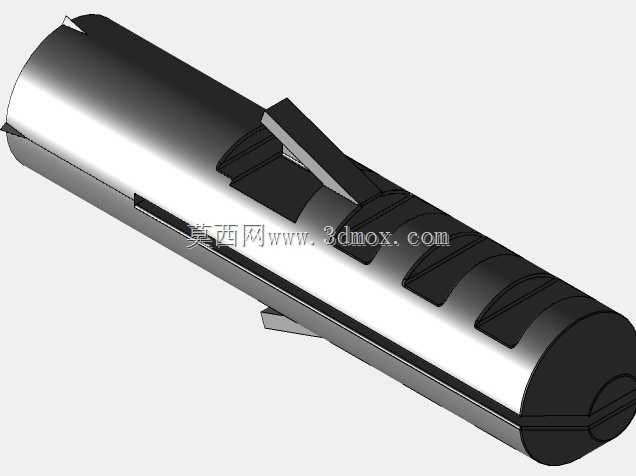

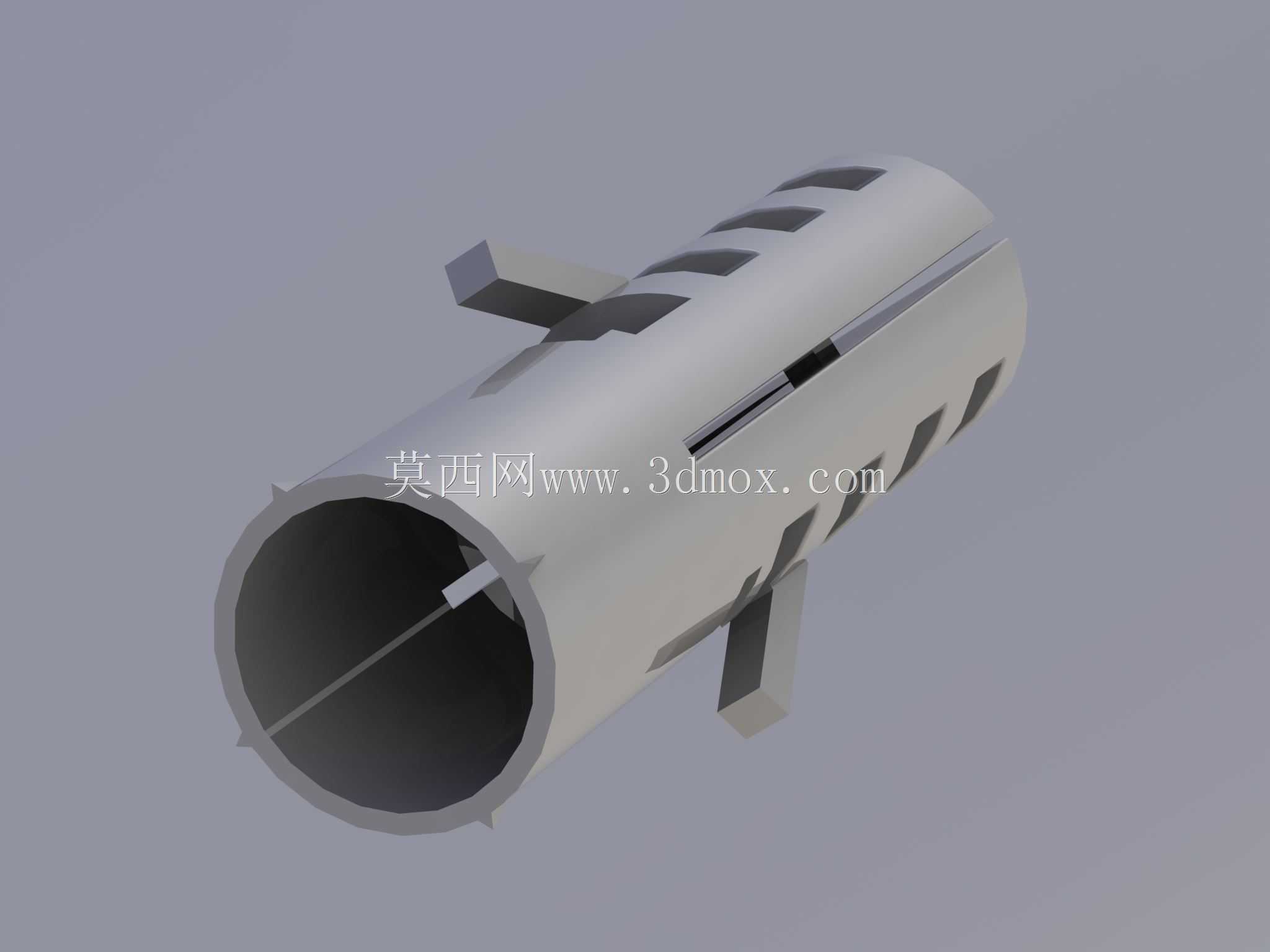

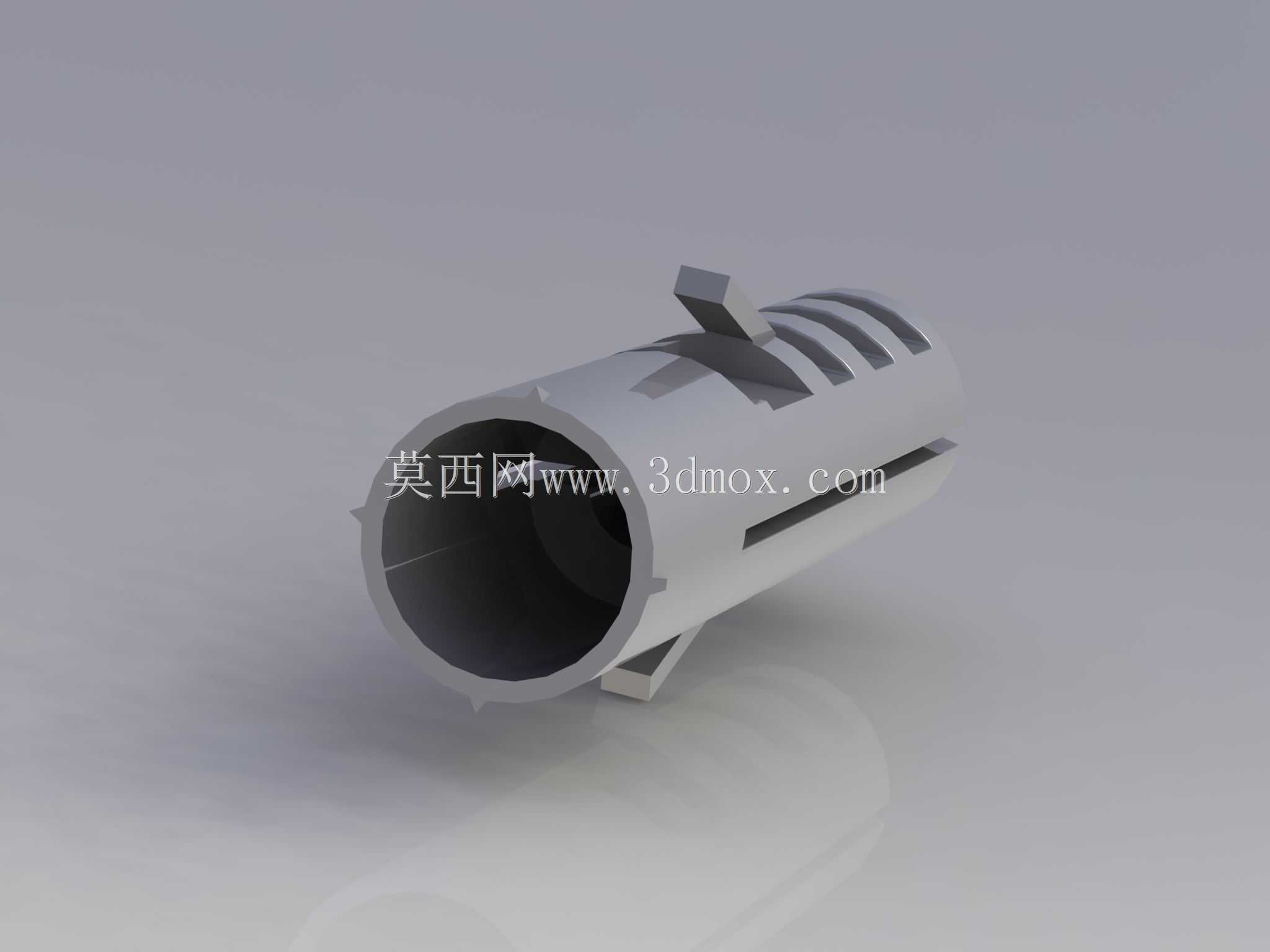

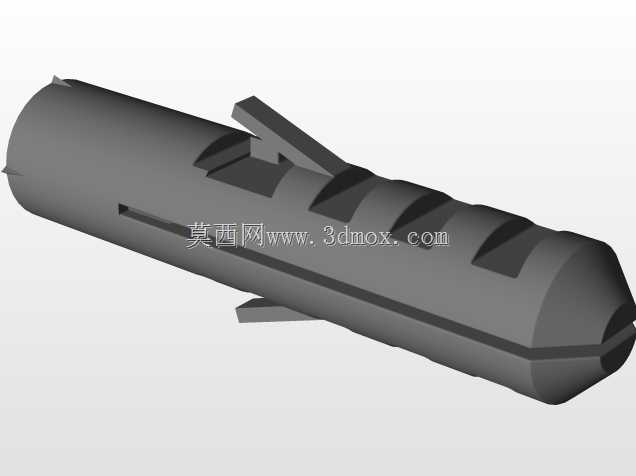

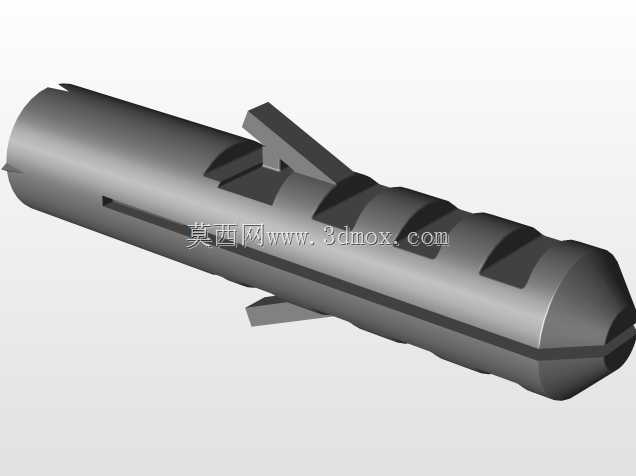

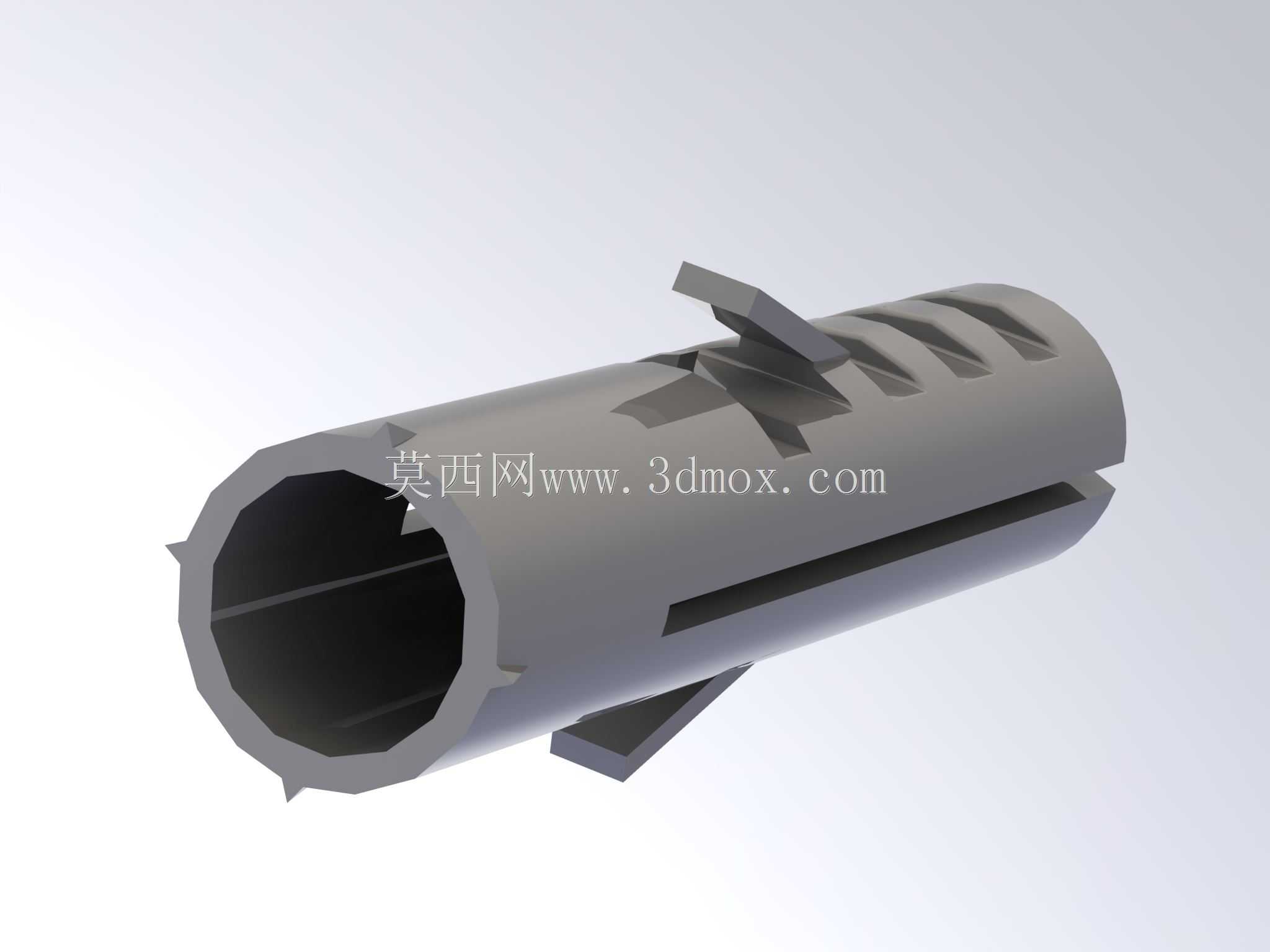

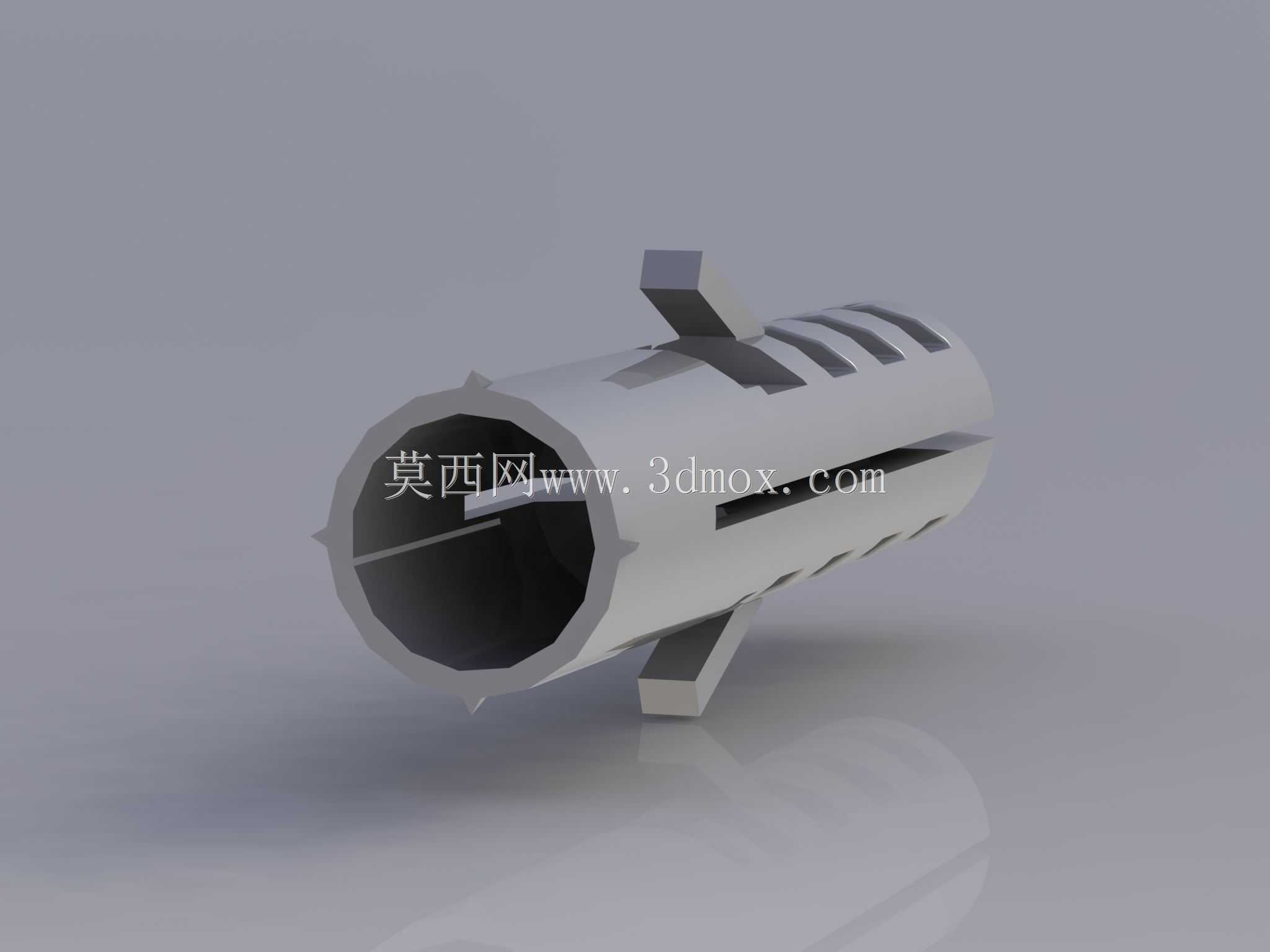

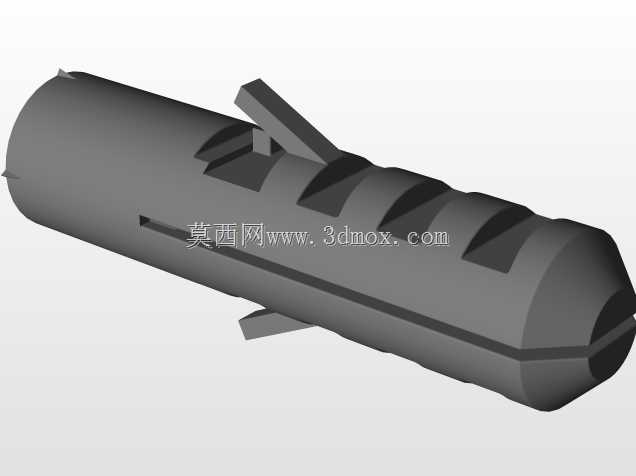

　　从结构细节来看，销钉主体为薄壁空心筒体，筒身沿轴向开有数条通长伸缩槽，端部带有外翻的弹性卡爪，压入安装孔的过程中，槽缝会受孔壁挤压自然收窄，让销体顺利进入孔内，待卡爪完全穿过安装孔抵达另一侧端面后，弹性形变恢复，卡爪会卡在基材背面形成轴向限位，不会因为设备运行的振动、温度变化出现松脱窜出的问题。和市面上常见的开口塑料销不同，这套销钉的槽缝宽度经过反复调校，既保证压入时的收缩量足够，不会出现压装卡顿、销体弯折的问题，也不会因为槽缝过宽导致装配后径向定位间隙过大，在承受径向剪切力的时候，空心筒体的壁面会均匀贴合孔壁，受力分布比实心销更均匀，不会出现局部应力集中剪坏基材孔壁的情况。

　　实际选型使用时，需要注意几个安装边界：首先是适配的安装孔深度，要比销钉的总长度预留0.5-1mm的余量，保证卡爪能完全穿出孔位完成回弹锁止，不能将销钉完全埋在盲孔里使用，否则弹性卡爪无法张开，起不到轴向固定的作用；其次是基材厚度适配范围，卡爪的长度决定了它能适配的基材壁厚在1-3mm之间，过厚的基材会让卡爪无法完全穿出，过薄的基材则会让卡爪的卡合量不足，受拉拔力时容易脱开。材质选用尼龙而非聚甲醛或者ABS，主要是考虑到尼龙的耐疲劳性更好，反复拆装3-5次依然能保持足够的卡紧力，同时尼龙的吸水率稳定，在常规室内工况下尺寸变化率可以控制在0.2%以内，不会因为环境湿度变化出现胀死或者松旷的问题，另外尼龙本身的绝缘属性，用在电器壳体、线路固定位的时候，不需要额外增加绝缘衬套，能减少装配工序。

　　在小型家电的壳体拼接、无人机机架的轻质杆件连接、3D打印制作的非标工装定位、家具塑料配件的连接场景里，这类销钉可以替代螺丝实现快速免工具装配，不需要在基材上攻丝或者预埋铜螺母，装配效率比螺丝连接高40%以上，同时外表面没有螺丝头外露，装配后的外观完整性更好。设计建模的时候，要重点控制几个关键尺寸的公差：首先是销体外径的公差带，要比对应标称孔径小0.1-0.15mm，保证压装时的顺畅度，同时卡爪的外翻尺寸要比标称孔径大0.8-1mm，保证足够的拉拔阻力；其次是槽缝的宽度要控制在0.8-1mm，壁厚控制在1mm左右，过厚的壁面会导致收缩需要的压装力过大，容易压坏薄壁基材，过薄的壁面则会导致销体的径向强度不足，受剪切力时容易断裂。另外销体端部做了15度的导入倒角，压入时能自动对准孔位，不需要精确对位就能顺利压入，适合流水线快速装配的工况。和传统的金属弹性圆柱销相比，尼龙材质的销钉重量只有金属销的1/6左右，用在对重量敏感的航模、便携式设备上，能有效降低整体结构重量，同时不会和金属基材产生电化学腐蚀，在潮湿环境下使用也不会出现锈迹污染基材表面的问题，长期使用的维护成本更低。
