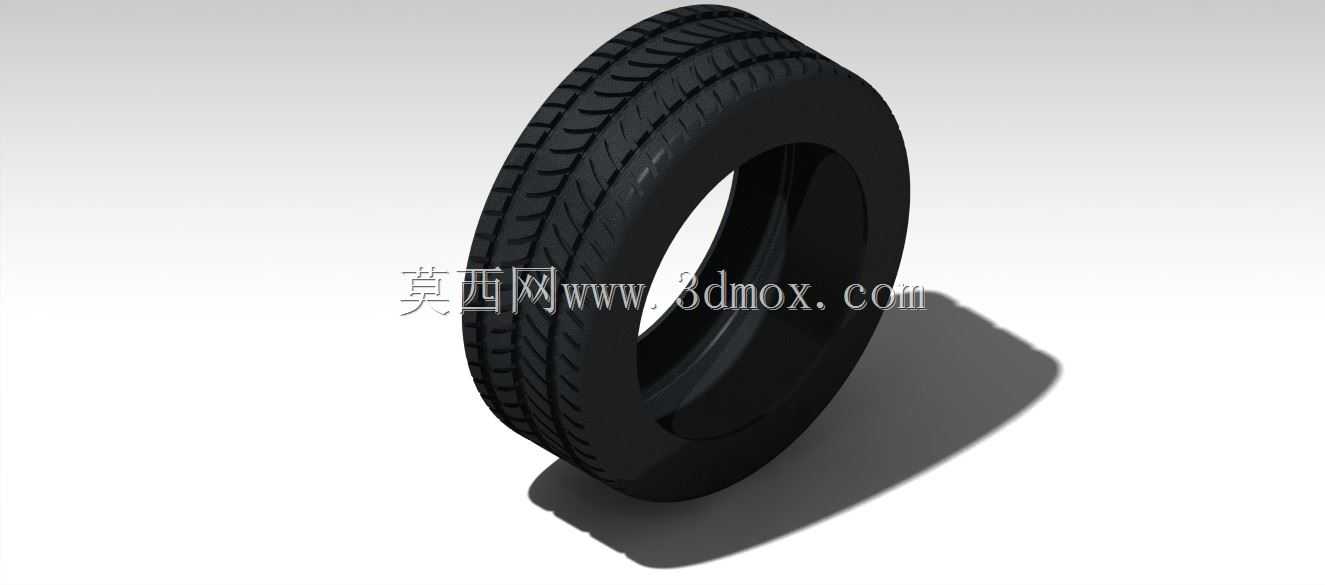

乘用车常规铺装路面用橡胶轮胎结构设计

　　中间区域是交错排布的细沟槽加细碎花纹刀槽，一方面能划破路面水膜提升雨天排水性能，另一方面细碎花纹块可以打散行驶时的胎面共振，降低中高速行驶的胎噪，很多人做花纹的时候只做外观造型，忽略沟槽的深度和走向，实际轮胎的主沟槽深度是有明确设计逻辑的，新胎主沟槽深度一般在8mm左右，磨损到1.6mm的磨损标记位置就需要更换，建模的时候把沟槽深度按实际比例做出来，后续做轮胎磨损仿真、接地面积计算的时候才能直接用，不用再二次修改结构。胎侧部分的设计没有做多余的装饰棱线，而是采用了微弧过渡的曲面结构，一方面是车辆过坑洼路面、胎侧受到挤压的时候，弧形结构能更好地分散冲击力，避免胎侧鼓包；另一方面胎侧和轮辋的配合位做了精准的止口结构，也就是胎圈位置的钢丝圈嵌入位，这个位置的尺寸公差要求很高，和轮辋的配合间隙要控制在毫米级，间隙太大容易出现行驶漏气、轮胎脱圈的风险，间隙太小又会导致装胎的时候难度过大，维修更换的时候很难操作。做三维结构的时候，我特意把胎体的内部层级结构也做了分层表达，最外层是胎面耐磨橡胶层，往下是带束层，一般是两层钢丝加一层尼龙帘线的结构，主要负责约束胎面的形变，保证高速行驶时胎面不会因为离心力出现过度胀大；再往下是胎体帘布层，是整个轮胎的承载骨架，从一侧胎圈一直延伸到另一侧胎圈，承受轮胎内部的气压和行驶时的交变载荷；胎圈位置的钢丝圈是多股钢丝缠绕成型的刚性结构，卡在轮辋的卡槽里，保证轮胎和轮辋的刚性连接。日常做整车底盘匹配的时候，轮胎是绕不开的核心行走部件，它不只是个装在轮辋上的橡胶圈，从承载到抓地、从滤震到转向响应，所有路面端的反馈都要经过它传递到悬架再到车身，很多新手做建模的时候容易只做个光面带简单花纹的圈，忽略实际结构和安装边界，最后做装配干涉检查的时候才发现轮辋配合位不对、胎侧形变预留空间不足，反而要返工调整。这次的轮胎结构设计，首先是从实际使用场景倒推的参数逻辑，针对日常城市铺装路面、偶尔走非铺装烂路的家用乘用车工况，胎面采用了三段式不对称花纹布局，靠近胎肩的位置是连续的大块花纹块，主要负责高速直线行驶的接地稳定性，转向时胎肩形变挤压下，大块花纹能提供足够的侧向抓地力，避免转向侧滑；

　　很多人做轮胎建模的时候容易忽略安装边界的尺寸，比如轮胎的总宽度、扁平比对应的胎侧高度、适配轮辋的直径，这些参数不是随便定的，拿常见的205/55 R16规格来说，205是胎面的设计接地宽度，单位是毫米，55是扁平比，也就是胎侧高度和胎面宽度的比值是55%，R16是适配16英寸直径的轮辋，建模的时候把这些安装边界尺寸做准，后续把轮胎装配到底盘模型上的时候，就能直接检查转向时轮胎和翼子板内衬、悬架摆臂的干涉情况，不用反复调整轮胎的缩放比例。另外胎面的花纹块排布也做了节距错位设计，不是等距排列的相同花纹块，而是用了三种不同长度的花纹节距交错排布，这样车辆行驶的时候，胎面和地面接触产生的敲击声不会集中在同一个频率上，

　　能有效避免共振产生的尖锐胎噪，这个细节很多外观建模都会漏掉，做出来的轮胎花纹等距排列，实际做NVH仿真的时候就会发现噪声峰值特别高，不符合实际产品的设计逻辑。还有胎肩位置的散热沟槽，不是为了好看做的装饰槽，轮胎长时间行驶的时候胎面反复挤压形变会产生大量热量，橡胶材料在高温下强度会快速下降，胎肩的散热沟槽能增加胎肩位置的空气流通面积，带走行驶产生的热量，避免轮胎过热出现爆胎风险，建模的时候这些沟槽的深度和宽度都按实际散热需求做了比例设置，不是随便刻几道槽就完事。从实际应用的角度来说，这个轮胎模型可以直接用于整车底盘的装配仿真、转向系统的运动干涉检查、整车NVH的初步仿真分析，也可以用于汽车维修教学的结构展示，把内部帘布层、带束层、

　　钢丝圈的结构都做出来之后，讲解轮胎结构的时候不用再拆真实轮胎，直接在三维模型里剖切就能看到每一层的结构和位置。做结构设计的时候我也特意规避了很多新手常犯的错误，比如胎面和胎侧的过渡圆角没有做的太尖锐，实际橡胶制品的转角位置都有圆角过渡，避免应力集中导致橡胶开裂；胎圈位置的密封面做了微凸的结构，装配到轮辋上之后，内部气压会把这个微凸的密封面紧紧压在轮辋的密封面上，保证气密性，不会出现慢漏气的问题。另外轮胎的静载荷半径、动载荷半径的参数也在建模的时候做了对应设置，静载荷半径是车辆静止停放、额定载荷下轮胎中心到地面的距离，动载荷半径是车辆行驶时轮胎滚动的有效半径，这两个参数直接影响车速表的校准、ABS系统的轮速信号计算，建模的时候把胎侧的形变刚度做了对应设置，后续做整车动力学仿真的时候，轮胎的形变特性就能和真实产品匹配，不会出现仿真结果和实际测试偏差过大的问题。
