乘用车轻量化五辐铝合金轮毂结构设计

　　日常做底盘行走部件的结构校核时，合金车轮是绕不开的核心承载件，这套五辐样式的铝合金车轮结构，首先要匹配的是民用紧凑型乘用车的装车场景，覆盖日常城市通勤、城郊非铺装路面低速通行的常规使用工况，核心作用是承接轮胎的装配限位，传递车桥输出的驱动、制动力矩，同时承受车辆整备质量加额定载荷下的垂向冲击，以及转向过程中的横向侧向力。

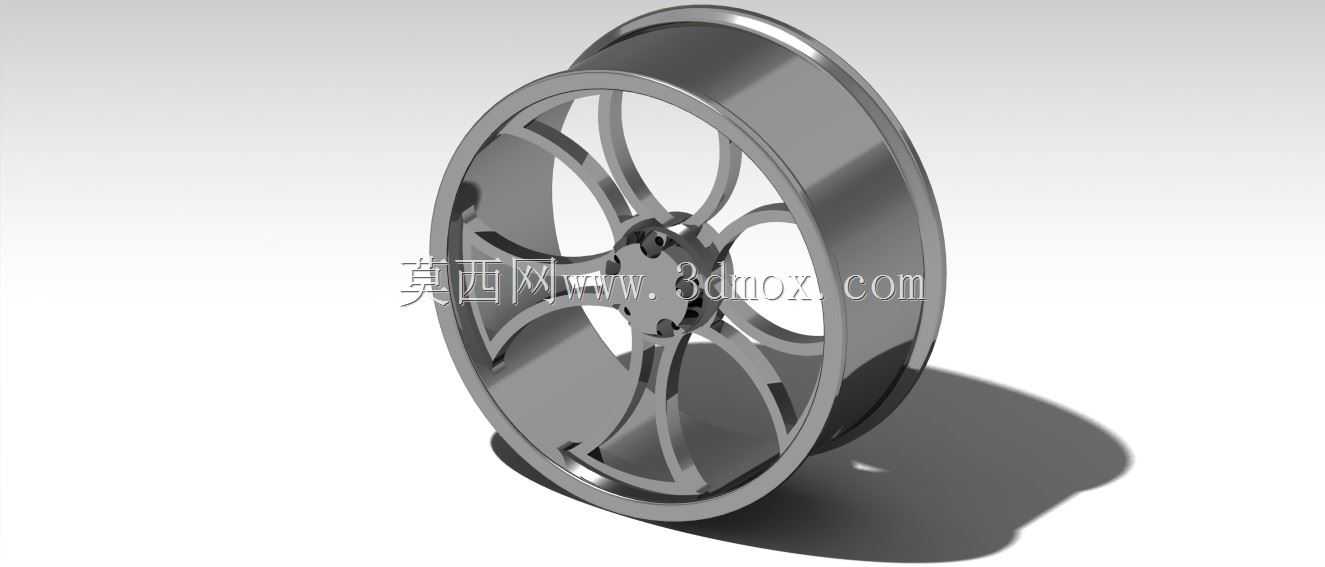

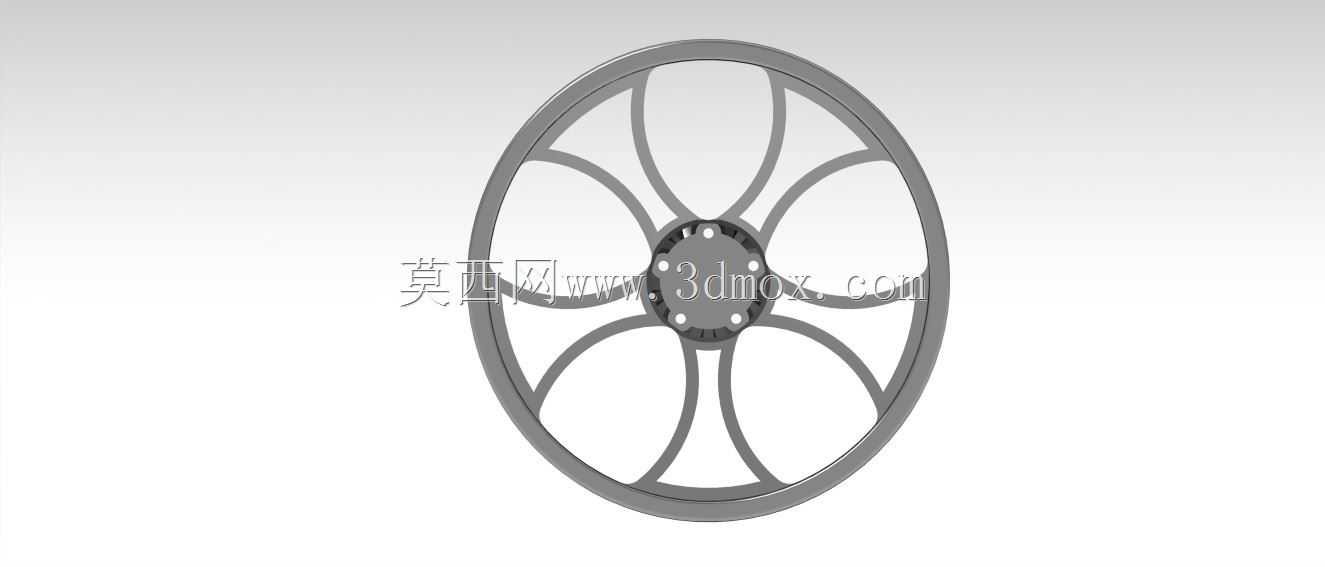

　　从设计思路上看，这套轮型采用了宽辐条大镂空的五辐布局，没有做细碎的多辐条分割，首先考虑的是铸造环节的工艺可行性，铝合金低压铸造过程中，宽辐条的金属液充型路径更顺畅，能减少辐条根部的缩松、冷隔缺陷，降低铸造废品率；同时五辐的对称结构，在做动平衡校核时更容易控制质量偏心量，减少装车后的方向盘高速抖动问题。辐条的造型做了内凹的弧面过渡，不是等截面的直条设计，靠近轮心安装盘的位置辐条截面更厚，往轮辋方向逐步收窄，这个变截面设计是对应受力分布做的优化——轮心安装位是力矩输入的核心点，起步、制动时的扭矩全部通过安装螺栓传递到辐条根部，加大截面厚度能提升该区域的抗扭刚度，避免急加速急制动时辐条根部出现应力集中导致的疲劳裂纹；而靠近轮辋的位置主要承接轮胎传递的路面冲击，适当收窄截面可以在保证强度的前提下降低非簧载质量，提升悬架的响应速度，改善整车的操控质感。

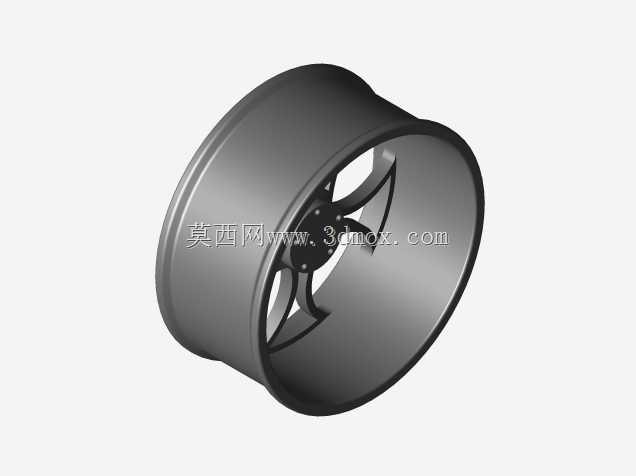

　　轮辋部分采用了常规的深槽式结构，槽底的尺寸严格匹配对应规格的真空胎装配需求，轮缘位置做了加厚的凸起翻边，一方面是在轮胎充气后能卡紧胎圈，防止高速行驶或者急转弯时轮胎脱圈，另一方面也能在低速刮蹭路沿时，优先通过轮缘承受刮擦力，避免损伤辐条的主体结构。轮心的安装面做了平整的加工基准面，螺栓孔的位置度公差控制在0.1mm以内，保证和车桥轮毂轴头的贴合度，避免装车后出现车轮偏摆；中心孔的尺寸匹配对应车型的轴头直径，安装时能实现轴头与车轮的同轴定位，减少螺栓承受的剪切力。

　　安装边界方面，这套车轮的节圆直径、螺栓孔数量、中心孔尺寸、偏距值都是对应特定级别乘用车做的匹配，偏距的设计直接影响车轮装车后的轮距变化，偏距过大会导致车轮往轮拱内收缩，容易蹭到内侧的减震器与悬架摆臂，偏距过小则会让车轮外凸，超出轮拱范围容易甩泥，同时也会加大轮毂轴承的受力负荷，缩短轴承使用寿命，设计时已经把偏距值控制在合理区间，保证车轮上下跳动、转向打满的全行程内，不会和周边的悬架部件、翼子板内衬发生运动干涉。

　　从实际使用的功能特性来看，铝合金材质本身的导热性优于传统钢制车轮，长时间连续制动时，车轮能更快把刹车盘产生的热量传导散发出去，降低刹车系统的热衰减风险，提升长下坡或者频繁制动场景下的行车安全性。同时镂空的辐条结构也能给刹车系统留出足够的通风空间，行车时的气流可以顺着辐条间隙直接吹到刹车盘与卡钳上，进一步强化散热效果。另外这种大五辐的结构，后期做车辆维保的时候，拆装刹车卡钳、更换刹车片的操作空间更充足，不需要拆卸车轮就能完成部分检查作业，降低维保的操作难度。

　　在结构强度校核层面，设计阶段需要通过弯曲疲劳试验、径向疲劳试验、冲击试验三项核心台架验证：弯曲疲劳试验模拟车辆长期转弯行驶时车轮承受的交变弯曲载荷，验证辐条与安装盘连接位置的疲劳寿命；径向疲劳试验模拟车辆在平整路面持续行驶时的垂向载荷循环，验证轮辋与辐条整体的抗变形能力；冲击试验则模拟车辆高速通过路面坑洼或者受到侧向撞击时的工况，验证车轮不会出现突然的断裂失效。这套结构在辐条与轮辋的连接位置做了大圆角过渡，避免了直角连接带来的应力集中问题，能有效提升疲劳试验的通过阈值，满足常规民用车型的强度要求。
