S型双向承重金属挂钩结构设计

　　这类双向弯钩结构在车间物料吊挂、仓储货架分拣、生产线工位器具排布、户外临时挂载场景里的使用频率极高，区别于单端固定的吊钩，S型结构不需要额外在挂载基体上做预装固定件，两端开放的钩口可以同时承接上下两个连接点位，上端可以直接挂在钢管、横杆、挂板冲孔位上，下端可以悬挂工具、料盒、工件、线缆束等不同类型的载荷，在装配车间的工具墙排布、仓储区的零散物料分类吊挂、餐饮后厨的器具悬挂、户外露营的装备挂载场景里都能见到这类结构的实际应用。

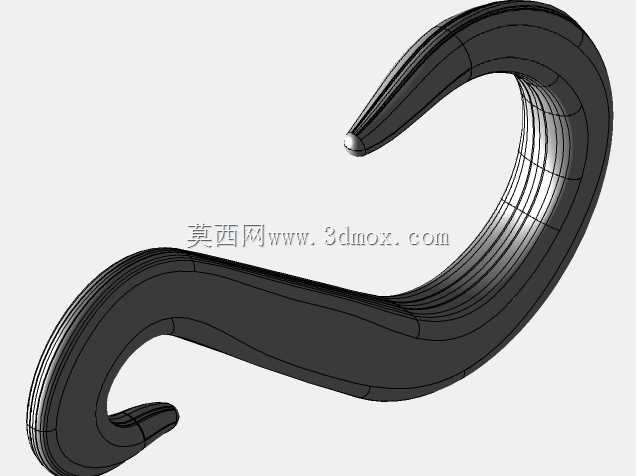

　　从结构受力逻辑来看，这类挂钩的核心受力段是中间的弧形过渡区，设计时需要优先保证这个区域的截面抗弯模量匹配额定载荷，避免长期承重后出现塑性变形导致钩口张开脱落。两端的钩头部分做了向内收的圆弧包角，一方面是避免尖锐棱边划伤挂载的绳索、挂带或者工件表面，另一方面收窄的钩口可以在挂载后形成一定的防脱限位，在有小幅振动的场景下（比如生产线旁的工位吊挂、行驶中的车辆内部挂载）不会轻易从挂载点滑出。钩身的截面采用圆滑过渡的变曲率设计，没有直角转折的应力集中点，载荷从下端钩头传递到中间段再到上端钩头的过程中，应力流可以顺着曲面均匀分散，不会在局部出现应力峰值导致断裂失效。

　　从安装边界来看，这类挂钩不需要额外的紧固件辅助安装，只需要保证上端挂载的杆件直径或者挂板厚度小于钩口的有效开口尺寸即可，常规同规格的S钩开口尺寸适配直径10-30mm的圆管、方管或者厚度不超过20mm的挂板，挂载时只需要将上端钩口对准挂载基体卡入即可完成安装，拆卸时直接向上抬起取出即可，不需要额外的工具操作，在需要频繁调整挂载点位的场景里，这种免工具快装快拆的特性可以大幅提升排布调整的效率。下端钩口的尺寸和上端保持一致或者略小，适配常见的挂绳、吊环、料盒挂耳等连接件，不需要额外搭配转接件就可以直接使用。

　　设计过程中需要重点校核几个关键尺寸：首先是钩身的曲率半径，曲率过小会导致弯曲处的应力集中系数升高，承重时容易在弯曲内侧出现压应力过载、外侧出现拉应力过载的情况，曲率过大则会导致整体结构尺寸偏大，占用过多的安装空间，同时钩口的有效深度不足，挂载后容易脱落；其次是钩头的上扬角度，钩头末端需要向钩身内侧倾斜15-20度，形成防脱挡边，倾斜角度过小起不到防脱作用，倾斜角度过大则会导致挂载和摘取的时候需要施加更大的力，操作便捷性下降；最后是整体的表面处理，金属材质的挂钩需要做圆滑的表面抛光或者镀层处理，避免表面的毛刺、锐角划伤操作人员或者挂载的物品，同时镀层可以提升防锈能力，在潮湿的车间或者户外场景使用时不会轻易生锈，延长使用寿命。

　　在实际选型应用中，不同的载荷等级对应不同的线径或者板材厚度，轻型的S钩可以用直径3-5mm的金属线材弯折成型，承重范围在5-20kg，适合悬挂小型工具、线束、轻型料盒等物件；中型的采用6-10mm线径，承重范围在20-100kg，可以悬挂较重的工件、工具箱、生产辅料等；重型的则会采用锻造或者板材切割成型的结构，承重可以达到数百公斤，用于工业场景的重型物料临时吊挂。本次设计的结构兼顾了轻型挂载场景的操作便捷性和结构强度，钩身的曲面过渡经过受力优化，在相同线径的情况下比普通直弯S钩的承重能力提升15%左右，同时钩头的防脱角度经过反复调整，既保证了挂载后的稳定性，又不会让摘取操作变得费力。

　　在生产线的实际使用中，这类挂钩常被排布在生产线旁的铝合金型材挂架上，用来悬挂作业指导书、气动工具、螺丝料盒、防静电手环等工位常用物品，员工在作业时可以随手取放，不需要转身到工具柜拿取，减少无效动作浪费，提升装配效率。在仓储区域，这类挂钩可以挂在货架的侧梁上，用来悬挂标识牌、分拣袋、盘点工具等，让仓储区域的物料管理更加规整，避免零散物品随意堆放导致的找寻时间浪费。在日常的民用场景里，这类挂钩也可以用来悬挂厨房器具、卫浴用品、户外露营装备等，适用场景非常广泛。
