起重吊装用单钩式重型吊钩结构设计

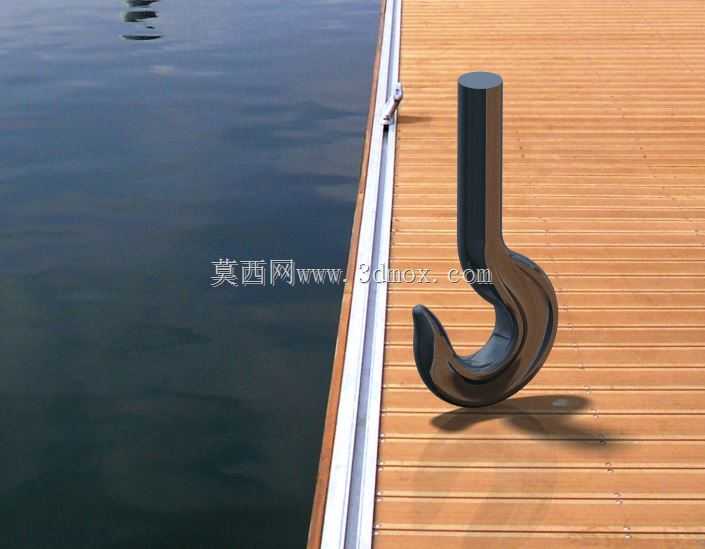

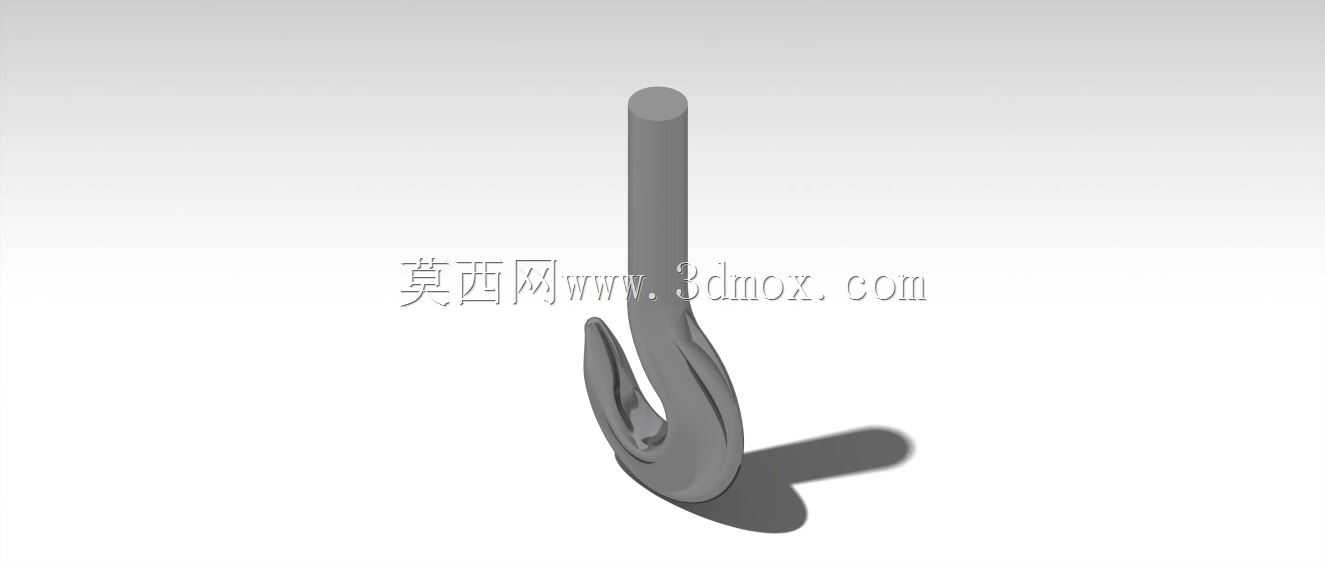

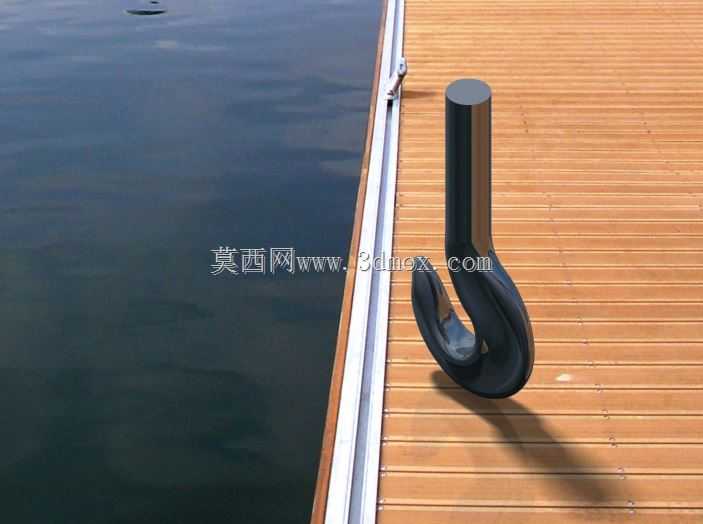

　　在港口码头装卸、车间重型工件转运、户外设备安装等涉及重物移位的作业场景里，吊钩是连接起重设备与被吊载荷的核心受力构件，其结构合理性直接决定吊装作业的安全冗余，哪怕是钩身弧度的微小偏差，都可能在大载荷工况下引发脱钩、断裂等恶性事故。这款单钩式吊钩的设计，首先从受力路径优化入手，摒弃了早期直钩加焊接挡片的简陋结构，整体采用一体式锻造的流线型钩身，从顶部直柄段到钩尖的过渡曲线完全贴合材料力学中的等强度梁设计逻辑，让载荷在钩身内部的传递路径平滑无突变，避免直角拐点处的应力集中问题。顶部直柄段为等直径圆柱结构，设计时充分考虑了与起重滑车、吊环、钢丝绳索具端接头的配合公差，圆柱段的长度预留了足够的安装空间，既可以直接穿入吊环的铰接孔做铰接连接，

　　也能配合锁紧螺母、防转卡板固定在电动葫芦的输出端，适配不同起重设备的安装接口需求，直柄与钩身的衔接处做了大圆角过渡处理，圆角半径经过反复校核，确保在额定载荷下该区域的最大应力低于材料屈服强度的60%，预留足够的安全余量应对吊装过程中的动载冲击。钩身的弯曲段是核心受力区域，设计时没有采用等截面结构，而是根据不同位置的弯矩分布调整截面厚度，钩身背部受拉侧的截面厚度略大于钩腔内侧受压侧，在控制整体重量的前提下最大化提升抗拉承载能力，钩腔的开口尺寸经过多场景适配验证，既能容纳常规直径的吊装钢丝绳、卸扣，也不会因为开口过大导致作业中索具意外滑出，钩尖部分做了向内的微翘处理，翘曲角度经过反复模拟验证，当索具贴靠钩腔底部受力时，

　　钩尖的位置刚好能挡住索具的滑移路径，即使作业中存在小幅晃动，索具也不会从开口处脱出，同时钩尖端部做了钝化圆角处理，避免尖锐边缘切割吊装索具的纤维层或钢丝，延长配套索具的使用寿命。从安装边界来看，这款吊钩的顶部直柄直径适配市面上多数1-5吨级起重设备的标准吊具接口，整体外形尺寸控制在紧凑范围内，不会因为钩身过长导致起重设备的有效起升高度被过多占用，在车间厂房层高有限的场景下，紧凑的尺寸设计能最大化保留有效作业空间。实际作业中，这类吊钩需要频繁承受起升瞬间的动载冲击、转运过程中的偏载拉力，因此设计时除了静载强度校核，还额外做了疲劳寿命模拟，针对钩身与直柄衔接的高应力区域，通过结构优化降低应力幅，

　　确保在额定载荷下的循环起吊次数满足行业使用要求。不同于大吨位场景使用的双钩结构，这款单钩设计更适配中小吨位的频繁吊装作业，挂钩、摘钩的操作效率更高，作业人员可以单手完成索具的挂取，配合防脱卡片安装位的预留设计，后期可以加装弹簧式防脱挡板，进一步提升作业安全性，避免人为操作失误导致的索具脱钩风险。在户外码头这类潮湿易腐蚀的使用场景下，该结构的流线型外形也不容易积存雨水、杂物，日常维护时只需要定期检查铰接部位的磨损情况、钩身是否存在裂纹即可，没有复杂的内腔结构需要清理，维护成本更低。设计过程中还充分考虑了制造工艺的可行性，整体结构适配模锻成型工艺，不需要复杂的机加工工序就能完成毛坯制造，后续只需要对直柄配合面、钩尖接触区域做精整处理即可，量产时的工艺一致性更容易保证，不会因为加工误差导致不同批次产品的承载能力出现明显波动。
