小型折叠四旋翼航拍飞行器结构设计

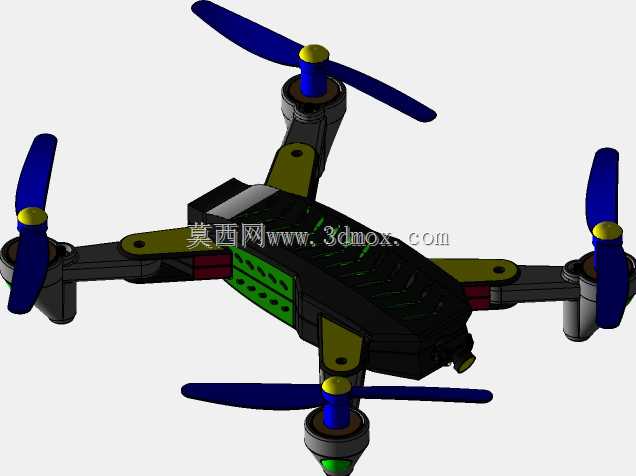

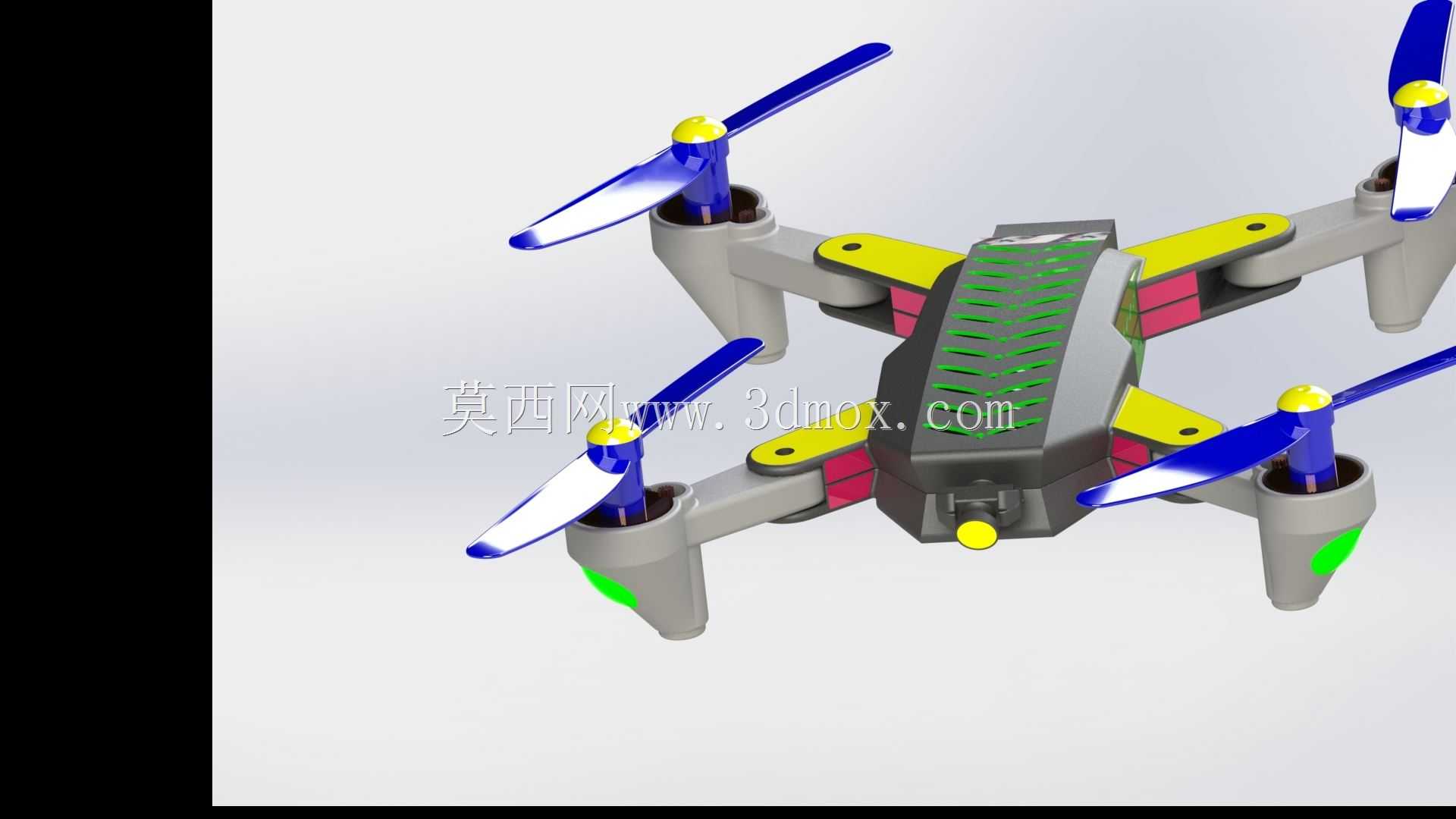

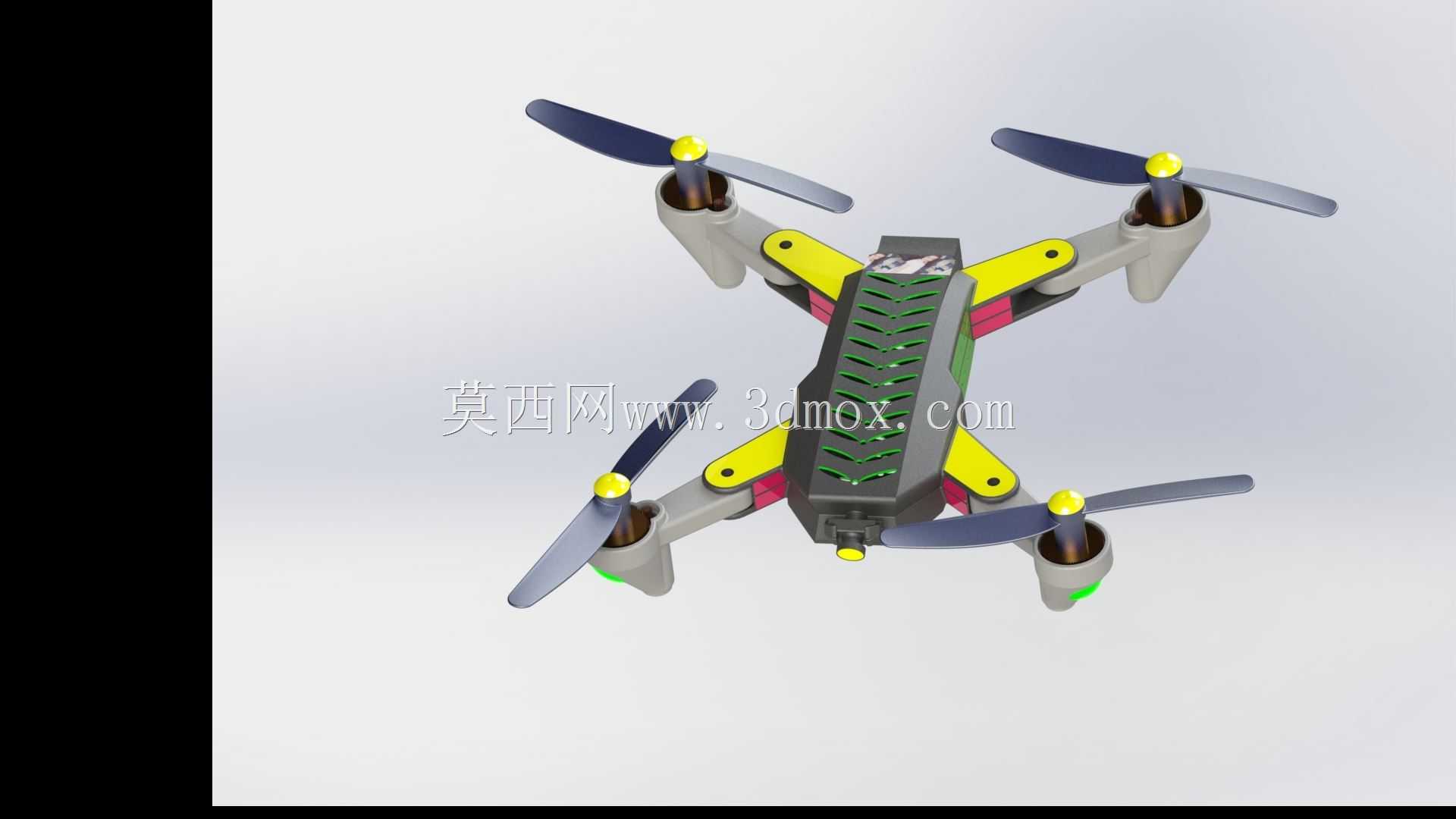

　　这款四旋翼飞行器的结构设计，首先围绕便携使用场景做了核心优化，机臂采用可折叠铰接结构，折叠后整体占用空间可缩减至展开状态的40%左右，能够轻松放入常规双肩包的侧袋或小型收纳盒中，适配户外航拍、短途巡检、航模爱好者外场飞行的携带需求。从实际用途出发，该机型定位为入门级消费级飞行平台，预留了通用相机安装位，可搭载重量在200g以内的小型运动相机或微型测绘模块，满足日常航拍取景、小范围场地巡查、青少年航模教学演示等场景的使用需求。

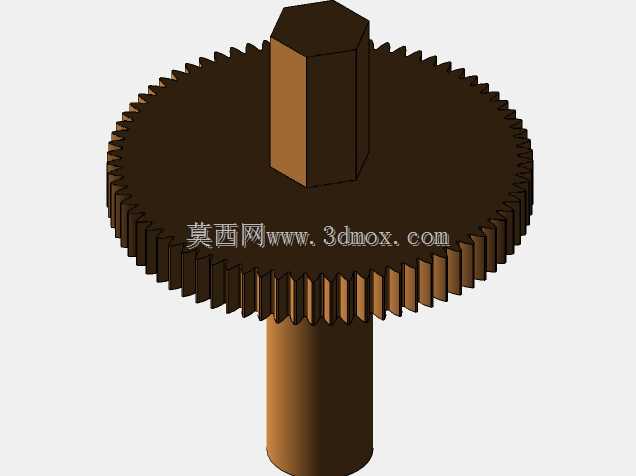

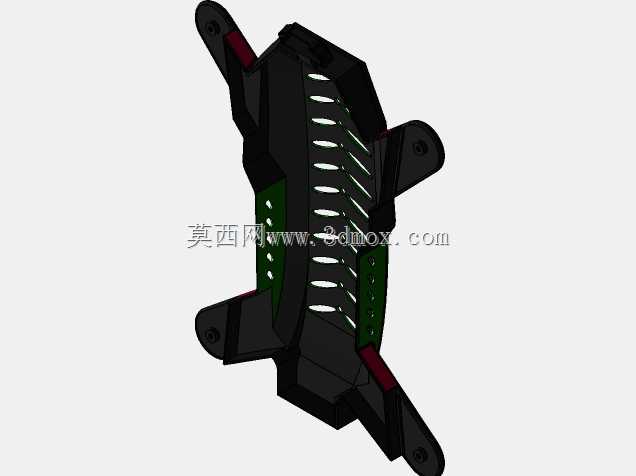

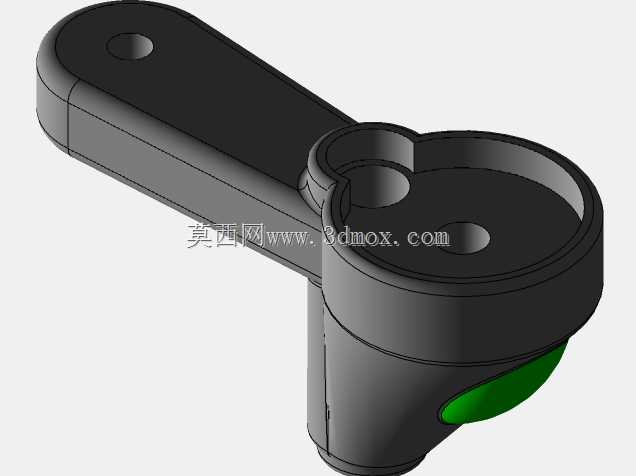

　　在功能特性设计上，四个旋翼组件采用独立快拆结构，单个旋翼电机座通过卡扣与机臂末端连接，日常维护更换电机或者螺旋桨时，无需拆解整机组装结构，仅需按压卡扣即可分离电机组件，大幅降低外场故障维修的操作难度。机身主体中部为电池仓与飞控板安装腔，电池仓采用抽拉式结构，仓盖带有弹性锁扣，飞行过程中可避免电池受振动松脱，同时支持快速更换电池，缩短连续作业的等待间隔。机身顶部设计有格栅状散热结构，对应飞控板、电调的发热区域，飞行过程中旋翼产生的下行气流可穿过格栅带走热量，避免长时间飞行时电子元件积热导致的性能下降。机臂与主体的铰接处设置有阻尼定位结构，机臂展开到位后可自动锁止，无需额外操作卡扣即可保证机臂在飞行过程中不会出现晃动位移，折叠时仅需按压铰接处的解锁按钮即可转动机臂，操作逻辑简单，单手即可完成展开或折叠动作。

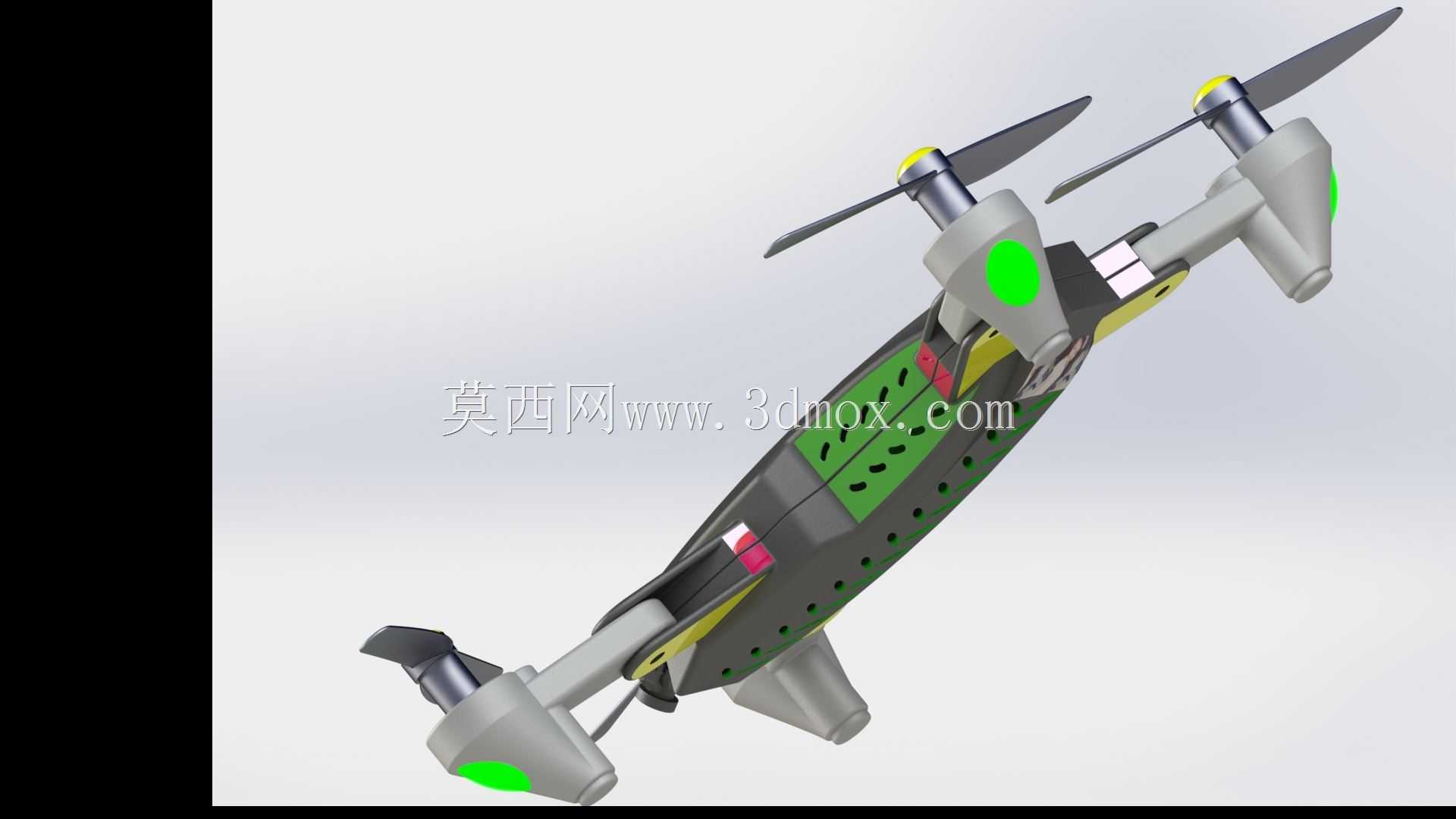

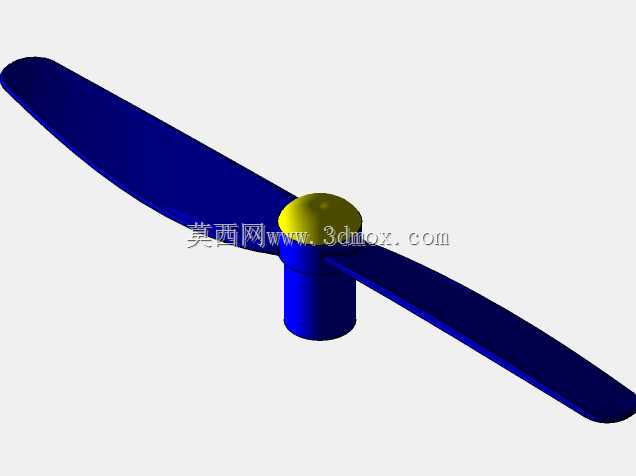

　　从设计思路层面来看，整机结构优先考虑轻量化与抗冲击性能的平衡，机身主体框架采用玻纤增强尼龙材质，在保证结构强度足以承受常规降落冲击的前提下，将整机空重控制在合理范围内，预留足够的载重冗余给电池与任务载荷。螺旋桨采用两叶式设计，桨尖做了削尖处理，可降低飞行过程中的桨尖涡流噪声，同时提升旋翼的气动效率，相同电池容量下可延长约8%的续航时间。机臂末端的电机座下方预留了LED指示灯安装位，可根据飞行状态显示不同颜色的灯光，方便操作人员在光线不足的环境下判断飞行器的朝向与飞行状态。起落架与机身底部一体化设计，凸起高度为15mm，既可以保证降落时机身底部的电池仓、相机安装位不会直接接触地面造成磨损，又不会因为起落架过高增加整机的风阻。

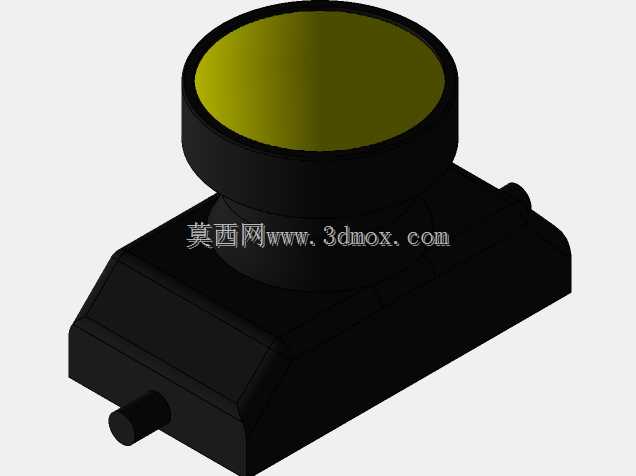

　　关于安装边界与尺寸参数，机臂完全展开状态下，对角旋翼的电机轴中心距为220mm，折叠状态下整机最大外形尺寸为120mm×90mm×45mm，电池仓的内部安装尺寸为65mm×35mm×18mm，可适配常规2S-3S规格的航模锂电池。飞控安装位的固定孔位采用通用的30.5mm×30.5mm标准孔距，可兼容市面上绝大多数入门级开源飞控与商用集成飞控，降低用户的配件选型成本。相机安装位位于机身头部下方，设置有1/4英寸的通用安装螺孔，可直接适配主流运动相机的快装底座，无需额外设计转接结构。整机的重心设计落在旋翼平面的几何中心正下方，飞行过程中姿态调整的响应速度更快，飞控的姿态校准容错率更高，即使是入门级操作人员也能快速上手完成平稳飞行操作。机身外壳的拼接处均设计有止口结构，组装后拼接缝隙小于0.2mm，可阻挡日常飞行时的灰尘、少量溅水进入机身内部，提升电子元件的使用寿命。
