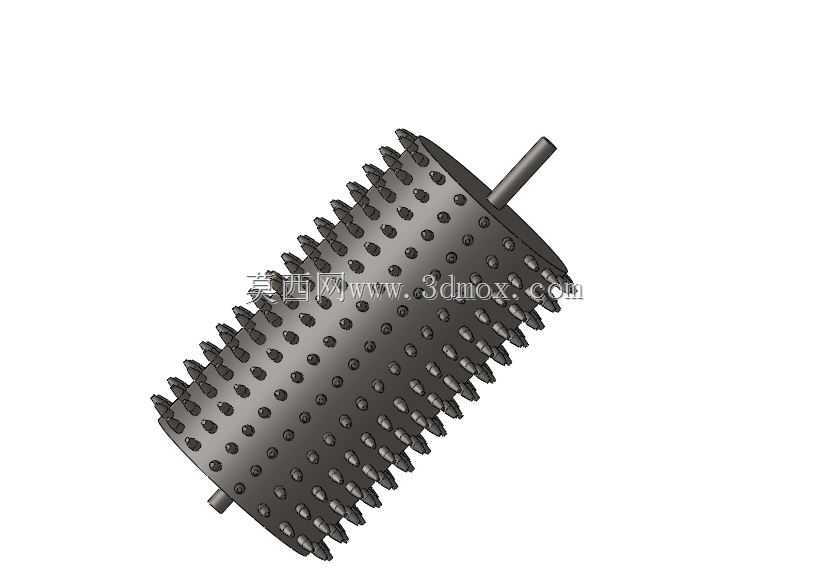

铣床带钉齿滚筒式加工圆盘结构

　　在常规铣削加工场景里，这类带密集钉齿的滚筒式圆盘部件，多配套在专用铣床的进给加工工位，主要针对柔性板材、带一定韧性的非金属复合面或者薄金属带材做连续式的表面糙化、压纹或者均匀铣削处理，和普通盘状铣刀的断续切削不同，这个滚筒结构是整周排布加工齿，工件沿辊面切线方向匀速进给时，能实现无接刀痕的连续加工，避免了单片铣刀往返走刀留下的台阶差。

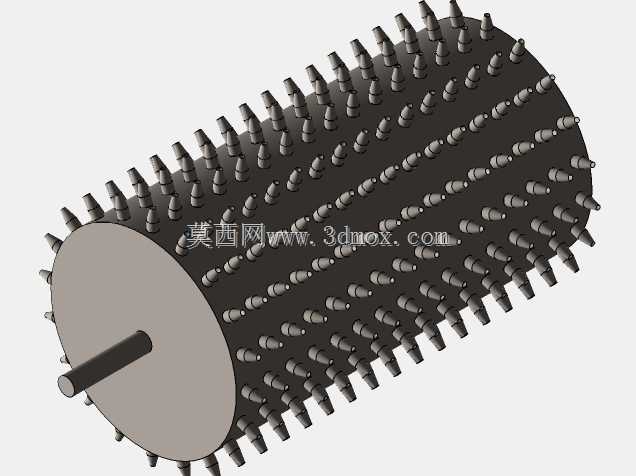

　　从结构设计逻辑来看，整个辊体采用一体式圆柱基体做承载，两端伸出的同轴轴颈是核心安装基准，轴颈的直径公差需要和设备侧的带座轴承内孔严格匹配，同轴度公差控制在0.02mm以内，才能保证高速旋转时不会出现径向跳动，避免加工面出现深浅不一的纹路。辊体表面的钉齿不是随意排布的，采用螺旋错位的阵列方式，相邻两排齿的周向夹角做了偏移，这样在旋转接触工件时，每个齿的切入时间错开，不会出现整排齿同时冲击工件的情况，能有效降低加工时的振动噪音，也能减少主轴的瞬时负载波动，避免闷车或者齿尖崩损。

　　齿形的设计也匹配实际加工需求，每个钉齿的根部做了圆弧过渡，避免应力集中导致齿从根部断裂，齿尖的锥角根据加工材质调整，加工较硬的金属板材时锥角更大，提升齿尖强度，加工软质复合材料时锥角更锐利，保证切削刃口能顺利切入材料不粘屑。整个辊体的动平衡等级需要达到G6.3以上，因为这类部件工作转速通常在每分钟几百转到一千转区间，如果动平衡不达标，不仅会导致轴承过早磨损，还会让加工出来的表面出现规律性的振纹，直接影响成品质量。

　　安装边界上，两端轴颈的伸出长度需要匹配铣床辊架的安装间距，轴颈上预留的键槽位置要和传动侧的链轮或者同步带轮对齐，保证动力传输时没有旷量。辊体的外径决定了单次加工的接触弧长，外径越大，和工件的接触包角越大，单次走刀能完成的加工宽度越宽，但同时需要的主轴扭矩也越高，设计时需要匹配设备主轴的额定输出扭矩，不能盲目加大辊径导致动力不足。

　　实际使用中，这类辊式加工部件相比传统的盘铣刀，在连续卷材加工线上的适配性更强，比如在金属带材表面打毛做涂层前处理、装饰板材表面压铣防滑纹路、橡塑板材表面做糙化处理提升粘接性能的工位，都能看到这类结构的应用。设计时还要考虑齿面的耐磨处理，通常钉齿部分会做局部淬火或者硬质合金镶件处理，因为连续加工时齿尖的磨损速度很快，如果不做耐磨处理，短时间内就会出现齿尖磨钝，导致加工阻力变大、加工面质量下降的问题。另外辊体内部可以根据加工需求设计成中空结构，通入冷却介质带走加工时产生的热量，避免长时间工作后辊体受热变形，影响加工精度，中空结构也能降低整体重量，减少主轴的转动惯量，让启停动作更平稳。
