塑料工件表面磨削加工专用磨床结构

　　在塑料制品的后段精加工环节，这类磨床主要针对注塑、挤出成型后的塑料工件表面飞边、合模线、表面粗糙度不达标的问题做定向处理，和金属磨削设备不同，塑料材质导热性差、硬度低，磨削过程中如果进给量控制不当很容易出现工件表面熔融、烧焦的问题，所以这款磨床的结构设计上做了针对性的适配。从实际应用场景来看，这类设备常布置在注塑车间的成品修整工段，对接小型家电塑料外壳、工程塑料结构件、日用塑料配件的表面精整工序，替代传统的人工砂纸打磨，能稳定控制工件表面的粗糙度公差，避免人工打磨出现的表面凹凸、打磨过度导致工件尺寸超差的问题。

　　设备的功能设计上，磨削工位的进给机构采用了低阻尼的滑动导轨结构，手轮调节的进给精度可以控制在0.02mm每转，适配不同厚度塑料工件的磨削余量调整，因为塑料磨削的单次进给量通常控制在0.05mm以内，过大的进给会导致磨削热量堆积，所以导轨的锁紧结构采用了侧面顶紧式，避免加工过程中工位窜动影响加工精度。磨削头的转速做了区间适配，相比金属磨床的低转速大扭矩设计，这款磨床的磨头转速区间在1200-3000rpm可调，针对不同硬度的ABS、PP、PC、亚克力等塑料材质，可以匹配对应的砂轮转速，比如加工韧性较高的PP材质时，采用较低转速配合粗粒度砂轮，避免砂轮粘屑；加工硬度高、透明度要求高的亚克力材质时，采用高转速配合细粒度砂轮，一次走刀就能达到镜面级的表面效果，不需要后续的抛光工序。

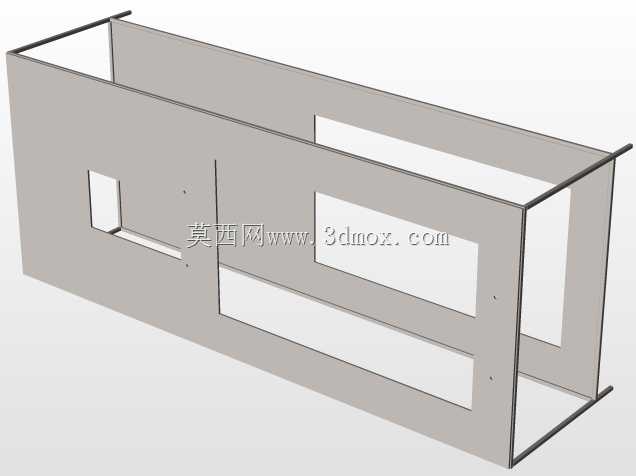

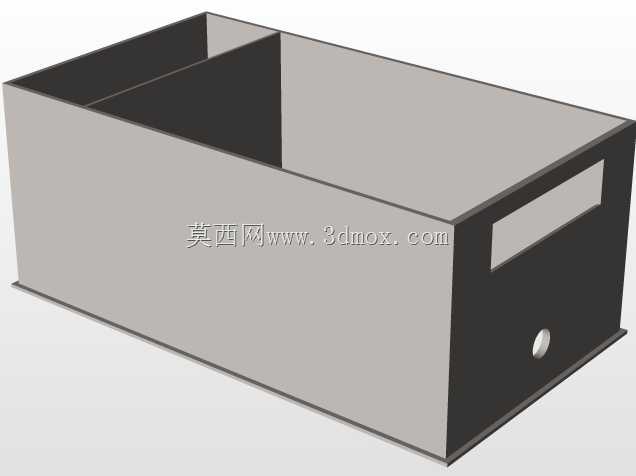

　　从设计思路来看，整机的床身采用了箱式焊接结构，内部布置了加强筋，避免磨削过程中产生的共振传导到磨头位置，导致工件表面出现震纹，这一点和普通金属磨床的床身设计逻辑有共通，但因为塑料磨削的切削力更小，床身的壁厚做了优化，在保证结构刚性的前提下控制了整机重量，方便车间内的移位调整。工作台的台面采用了硬质阳极氧化处理，表面平整度控制在0.01mm/100mm以内，工件可以通过真空吸附或者简易夹具固定，因为塑料工件本身重量较轻，磨削时的径向力容易带动工件移位，真空吸附的接口预留了标准的快插接头，可以直接对接车间的压缩空气系统，不需要额外配置独立的真空发生装置。

　　安装边界方面，整机的占地尺寸控制在长1200mm、宽800mm、高1500mm的范围内，不需要做特殊的设备基础，普通的硬化车间地面就可以放置，调平脚杯的调节行程有50mm，可以适配地面不平整的安装场景。设备的操作侧预留了600mm以上的操作空间，方便工件上下料和参数调整，后侧预留了除尘接口，因为塑料磨削产生的粉尘如果堆积在设备内部，不仅会影响导轨、磨头轴承的使用寿命，飘散到车间内还会存在职业健康隐患，所以设备的除尘接口直径设计为100mm，可以直接对接车间中央除尘系统，也可以配套独立的工业集尘器使用，磨削产生的粉尘会通过工作台周围的吸尘风道直接抽走，不会在加工区域堆积。

　　磨削区域的防护设计上，采用了透明的亚克力防护挡板，既可以观察磨削过程中的工件状态，也能阻挡磨削过程中飞出的磨屑和砂轮磨损脱落的磨料颗粒，挡板的开合和磨头的启动做了联锁，挡板未完全关闭时磨头无法启动，避免操作过程中的安全隐患。冷却系统没有采用金属磨削常用的切削液冷却，因为塑料材质吸水后会影响尺寸稳定性，所以设计了风冷冷却结构，在磨头侧面布置了可调方向的压缩空气喷嘴，磨削时持续对着磨削点吹送低温压缩空气，带走磨削产生的热量，同时把磨屑吹向吸尘口，既避免了工件表面过热熔融，也辅助提升了除尘的效果。

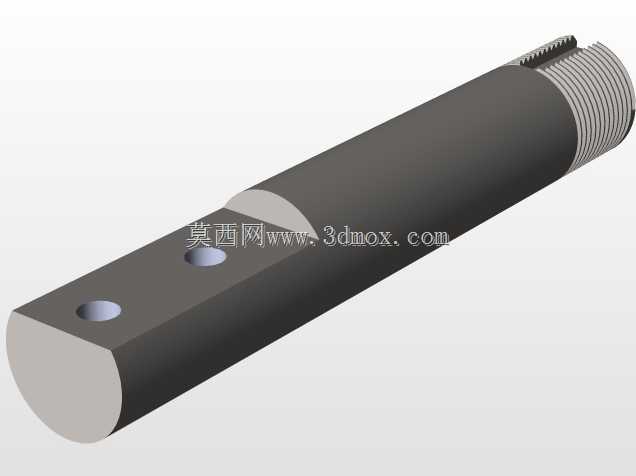

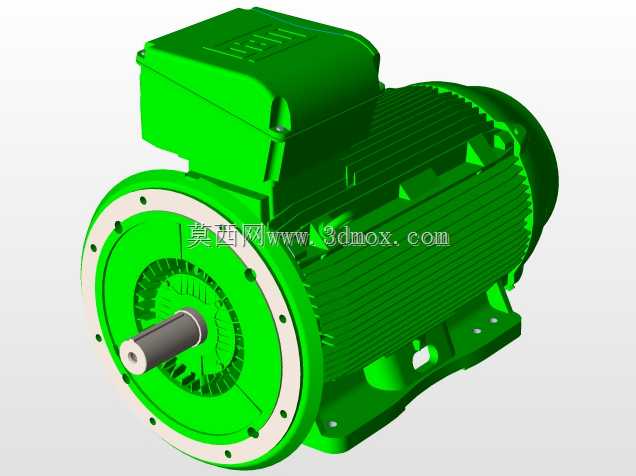

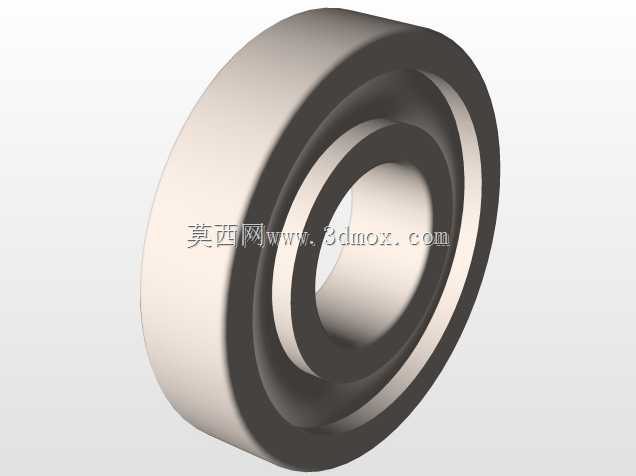

　　从结构细节来看，磨头的主轴采用了高精度的角接触球轴承配对安装，主轴的径向跳动控制在0.005mm以内，保证磨削过程中砂轮不会出现偏摆，加工出来的工件表面平整度一致。砂轮的快换结构采用了法兰式快锁设计，不需要专用工具就可以完成砂轮的更换，针对不同加工需求切换不同粒度的砂轮时，单轮更换时间可以控制在2分钟以内，减少设备的停机调整时间。工作台的往复运动采用了曲柄滑块机构，往复行程可以在0-300mm范围内调节，适配不同长度尺寸的塑料工件加工，往复速度可以通过调速电机在0.5-2m/min之间调整，针对不同材质的磨削需求匹配对应的走刀速度，比如加工硬质PC材质时走刀速度稍慢，保证表面磨削质量，加工软质PP材质时走刀速度稍快，避免工件表面被过度磨削。

　　设备的电气控制部分布置在机身侧面的独立电控柜内，和磨削区域做了密封隔离，避免粉尘进入电控柜内部导致电气元件接触不良，操作面板上只保留了转速调节、进给调节、往复速度调节、急停等常用操作按钮，操作逻辑简单，一线操作人员经过简单培训就可以上手使用，不需要复杂的编程操作，适配中小塑料加工企业的人员操作水平。整机的维护点都做了外露设计，导轨的润滑油嘴、轴承的注油点都布置在容易操作的位置，日常维护时不需要拆解设备外壳，降低了设备的日常维护难度。
