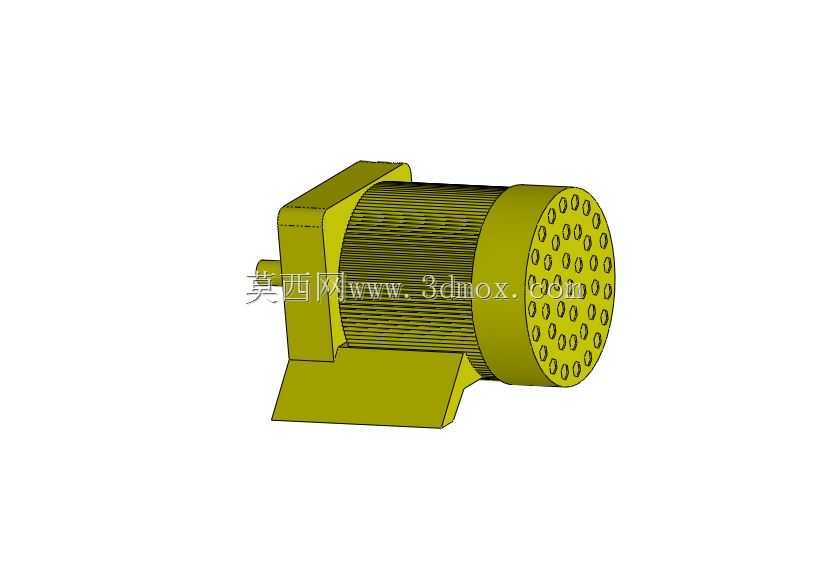

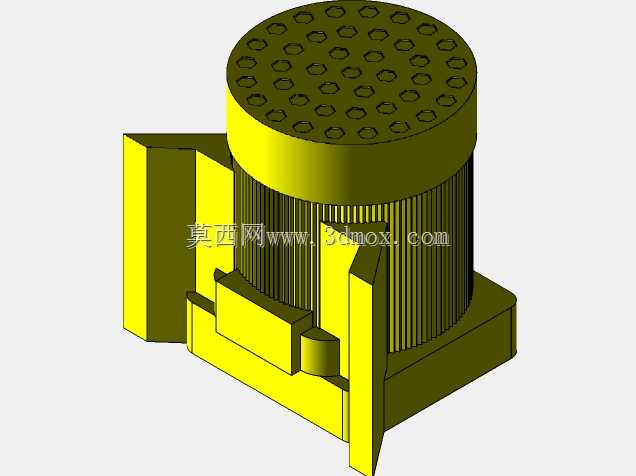

铣床配套用卧式交流感应电动机结构

这款交流感应电机是专门为普通卧式铣床主传动及进给传动系统配套设计的动力输出部件，在铣床实际运行过程中承担着将电能转换为旋转机械能的核心作用，为铣刀盘的高速切削、工作台的进给移动提供稳定的动力源。从实际应用场景来看，这类电机普遍适配于中小规格的立式、卧式升降台铣床，也可根据安装尺寸调整后用于平面磨床、小型钻床等通用金属切削设备的动力单元，在普通机加工车间的设备配置中占比极高，是金属切削类设备最常用的动力部件之一。

从功能特性上看，这款感应电机采用鼠笼式转子结构，具备结构简单、运行可靠、维护成本低的特点，能够在铣床断续切削的负载波动工况下保持相对稳定的转速输出，不会因为铣削过程中吃刀量的瞬时变化出现明显的转速跌落，适配铣床粗加工、半精加工阶段的负载特性。电机的散热结构采用机壳表面轴向散热筋设计，配合后端盖的通风孔结构，能够在连续运行过程中快速将绕组产生的热量散出，避免长时间满负荷运行出现过热烧毁的问题，适配机加工车间单班次8小时连续运行的使用需求。电机的输出轴采用标准圆柱形轴伸，搭配普通平键连接结构，能够直接与铣床的传动带轮或者联轴器对接，不需要额外定制转接零件，现场安装更换的适配性较强。

在设计思路上，这款电机的安装结构采用了底脚式卧式安装方案，底部的安装支座与机壳为一体化铸造成型，安装面经过铣削加工保证平面度，能够直接固定在铣床床身的电机安装平台上，安装支座上的长条形安装孔可以在小范围内调整电机的固定位置，方便传动皮带张紧度的调节，不需要额外加装张紧轮结构，简化了铣床整体的传动结构设计。电机的接线盒设置在机壳的侧上方位置，接线口朝向机床外侧，方便现场电工进行电源接线操作，同时接线盒的密封结构能够阻挡机加工过程中产生的切削液飞溅、金属粉尘进入接线腔，避免出现线路短路的问题。电机的前端盖与后端盖都采用了加厚的铸铁材质，轴承室的加工精度控制在IT7级以内，能够支撑深沟球轴承的长期稳定运转，减少电机运行过程中的径向跳动，保证输出轴的旋转精度，避免因为电机轴跳动导致铣削加工出现振纹。

从外形尺寸与安装边界来看，这款电机的轴向总长度控制在适配中小型铣床安装空间的范围内，机壳的外径尺寸不会与铣床床身的周边结构产生干涉，底部安装脚的孔距符合通用Y系列电机的安装尺寸标准，能够直接替换同机座号的老旧损坏电机，不需要对铣床的安装平台进行二次加工。输出轴的轴伸长度、直径都匹配标准V带轮的安装尺寸，轴端的螺纹孔可以加装轴端挡圈，防止带轮在高速旋转过程中出现轴向窜动脱落。电机的整体重心落在安装支座的支撑范围内，卧式安装状态下不会出现重心偏移导致的固定螺栓受力不均问题，设备运行过程中的振动幅度控制在标准允许范围内，不会额外增加铣床床身的振动负载。在实际选型替换过程中，只需要核对安装脚的孔距、轴伸尺寸、额定功率转速参数，就可以直接完成安装替换，不需要对机床原有结构做任何改动，能够大幅缩短设备维修的停机时间，适配机加工车间快速抢修设备的实际需求。
