汽车发动机锥形褶皱式空气滤芯结构

　　做动力系统进气端结构设计快十二年，经手的空滤结构方案少说有七八十套，锥形褶皱式的空滤结构在商用车、小排量乘用车以及非道路移动机械的进气系统里，一直是适配性很强的一类结构。很多刚入行的工程师做这类结构的时候，总把注意力全放在滤材展开面积的计算上，忽略了安装边界、流场均匀性以及密封可靠性的匹配，最后做出来的模型要么装不上，要么实际使用时过滤效率达不到标定值，甚至出现密封端漏灰的问题。

　　先从实际应用场景说，这类锥形空滤主要布置在发动机进气歧管前端的空滤总成腔体内，上游对接进气引入管，下游通过密封端盖贴合空滤总成的出气座，核心作用是拦截进入气缸的空气中的悬浮粉尘、沙粒以及硬质杂质，避免气缸壁、活塞环、气门密封面出现磨粒磨损——要知道进气里哪怕混入粒径超过20微米的硬质颗粒，运行几百小时就能让活塞环的开口间隙超标，导致发动机下排气、动力下降、机油耗飙升的连锁故障。和常见的圆筒形直褶空滤比，锥形结构的优势在于相同的总成安装轴向长度下，能获得更大的有效过滤面积，同时锥形的导流特性能让进气在滤材表面的流速分布更均匀，不会出现圆筒结构常见的滤材上下段负荷差过大、局部提前堵塞的问题。

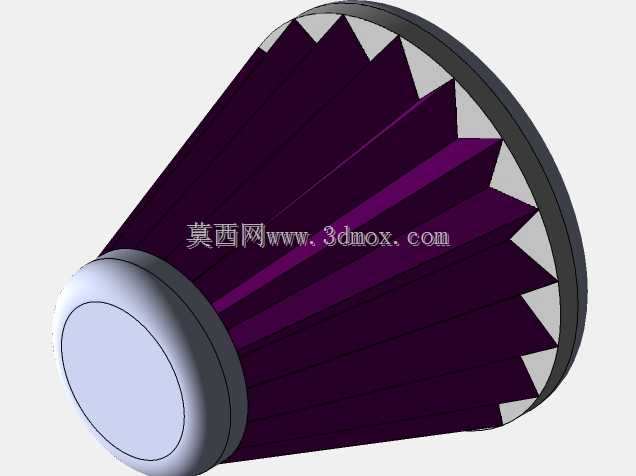

　　从功能特性上拆解，这个结构的核心分为三个功能段：首先是大端的环形密封边框，采用硬质橡胶包边结构，装配时直接压入空滤总成的定位槽内，靠橡胶的压缩变形实现径向和端面的双重密封，设计这个部位的时候要注意，密封边的压缩量要控制在15%-25%之间，压缩量太小密封压合不足容易漏灰，压缩量太大装配阻力过高，后期维护更换的时候很难拆装，还容易把橡胶边挤裂。其次是中间的褶皱滤材段，采用等夹角褶皱排布，每个褶的峰高沿着锥面从大端到小端线性递减，这里的设计细节很关键，褶与褶之间的间距不能太小，不然滤材表面容尘之后，相邻的褶会互相贴死，直接堵死进气通道，导致进气阻力飙升；间距也不能太大，不然有限的空间内做不出足够的过滤面积，容尘量达不到保养周期要求。我之前做某款2.8T柴油机的空滤匹配时，一开始把褶间距设成了2mm，台架试验跑了不到80小时，进气阻力就超过了4kPa的限值，拆下来看靠近大端的褶已经全贴在一起了，后来把间距调到3.2mm，同时调整了褶的折角圆弧半径，避免折痕处滤材出现应力破损，最终容尘量提升了47%，保养周期能稳定到200小时以上。然后是小端的密封端盖，采用硬质塑料加橡胶密封圈的结构，直接卡入空滤总成的中心定位柱上，这个部位的设计要注意定位间隙，径向间隙控制在0.3-0.5mm最合适，间隙太大运行时滤芯会在气流冲击下产生振动，长时间会导致密封边磨损，间隙太小装配时很难对准，一线保养的时候很容易把端盖撬裂。

　　说下设计思路的核心逻辑，这类锥形空滤的设计从来不是先画个锥面再排褶这么简单，第一步要先拿到整车或者设备的安装边界：空滤腔体的最大内径、轴向安装长度、进出气口的位置、允许的最大进气阻力、标定的容尘量要求，还有发动机的额定进气量——一般自然吸气发动机的空滤面流速要控制在0.5-1.2m/s，增压发动机可以适当放到1.5m/s以内，流速太高不仅阻力大，还容易把已经吸附在滤材上的灰尘吹下来，造成二次污染。确定了基础参数之后，先算需要的有效过滤面积，再根据锥度分配大小端的直径，锥度一般控制在1:4到1:6之间，锥度太大的话，靠近小端的滤材褶峰高太小，有效利用率低，锥度太小就和圆筒结构没区别，体现不出锥形结构的流场优势。排褶的时候要注意，每个褶的折边都要做R0.5以上的圆角，不能直接折成直角，不然滤材在折痕处的纤维会断裂，使用过程中容易出现破洞，失去过滤作用。另外滤材的两端和密封端盖、大端边框的粘接部位，要设计3-5mm的粘接嵌入量，保证粘接强度，不然在气流的持续冲击下，滤材容易和端盖脱开，形成短路通道，未经过滤的空气直接进气缸，那整个空滤就完全失效了。

　　再讲外形尺寸和安装边界的匹配细节，这类滤芯的安装是完全置于空滤壳体内部的，所以设计的时候最大外径要比壳体内径小4-6mm，留出足够的安全间隙，避免装配时滤材和壳体内壁刮蹭，把滤材刮破；轴向总长度要比壳体的内部安装深度小2-3mm，避免端盖压合时把滤材顶变形。大端密封边的外径要和壳体的定位槽做过盈配合，过盈量控制在0.8-1.2mm，保证密封可靠；小端的中心定位孔要和壳体的中心定位柱同轴，同轴度公差要控制在Φ0.2mm以内，不然装配的时候会出现偏斜，导致一侧的密封边压合不严。另外在褶皱滤材的外围，一般会设计一圈金属护网，不过这个模型里没体现，实际做结构的时候要注意护网的网孔直径不能太大，不然起不到支撑滤材的作用，滤材在进气负压下会被吸得变形，贴到护网上减少有效过滤面积，网孔也不能太小，不然会增加额外的进气阻力。还有个容易被忽略的细节，就是褶皱的排布方向，要顺着进气的旋流方向，很多空滤总成上游会设计旋流预滤结构，进气进入腔体的时候是带旋转的，顺着旋流方向排褶，能让大颗粒灰尘在离心力作用下落到壳体底部的集尘腔，减少滤材的负荷，要是褶的方向和旋流方向对冲，会让局部流速骤升，加快滤材的堵塞速度。

　　做这类过滤元件的三维建模，最考验人的不是曲面造型的能力，而是对实际使用工况的理解，很多新手建出来的模型看着外观挺像，但是褶的间距、密封边的尺寸、端盖的配合量全不对，拿去开模或者做3D打印样件，一上试验台就出问题。比如之前有个刚毕业的设计师做同类型滤芯，把小端的密封槽深度做浅了1mm，样件装上去之后一启动发动机，负压直接把滤芯吸得往出气口方向移位，密封边直接脱开，试验台的颗粒计数器直接爆表。还有的人排褶的时候用等峰高的方式做锥形结构，结果小端的褶挤在一起，根本没有有效过滤面积，完全是样子货。真正能用在工程实际里的模型，每一个尺寸、每一处倒角、每一个配合间隙，都是要对着试验数据和装配要求反复调整的，不是照着外观描个形状就完事。

　　另外从维护的角度考虑，设计的时候还要考虑拆装的便利性，小端的定位结构不能设计成倒扣式的硬卡接，不然保养的时候拆滤芯很容易把端盖拉断，用带导向锥面的直插式结构最合适，装配的时候顺着导向锥一推就能到位，拆的时候一拉就能出来，一线维保人员不用费太大劲，也不容易把零件拆坏。大端的密封边要设计成圆角导入结构，往壳体槽里压的时候不会被槽边刮伤橡胶面，保证多次拆装之后密封性能不会下降。滤材的褶皱硬度也要匹配，不能太软，不然拆的时候一捏就变形，褶之间互相贴死，装回去之后进气阻力会涨很多，也不能太硬，不然缓冲性能差，振动的时候容易出现密封泄漏。
