工业用锥腔式压力过滤装置结构设计

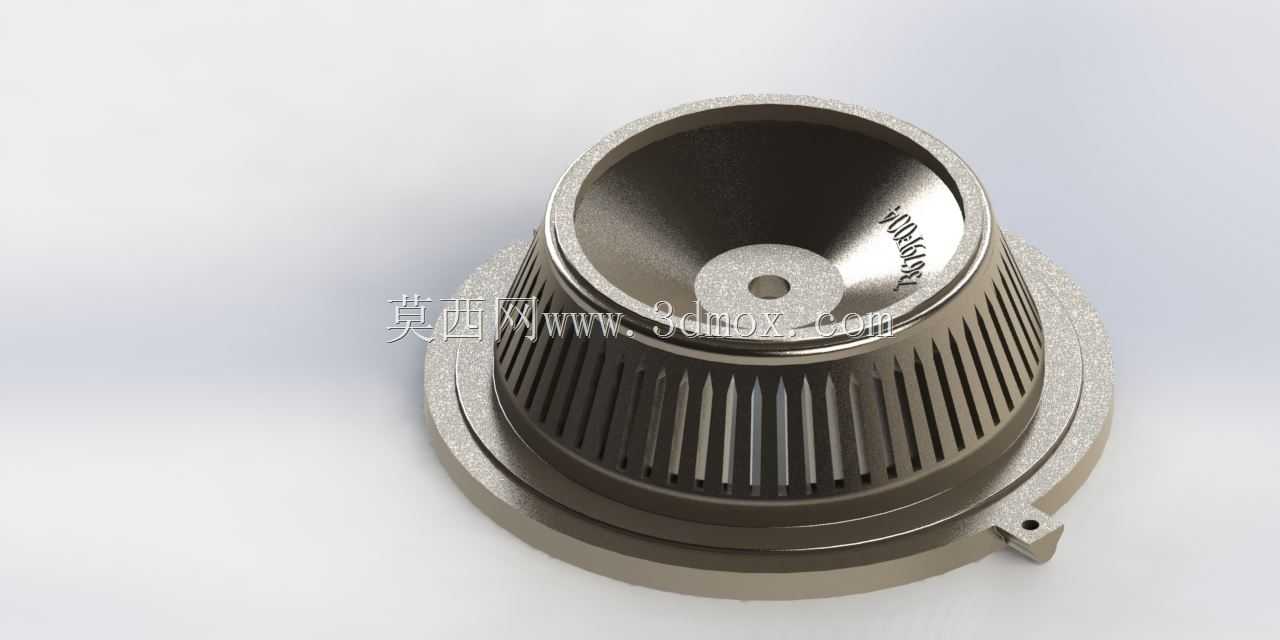

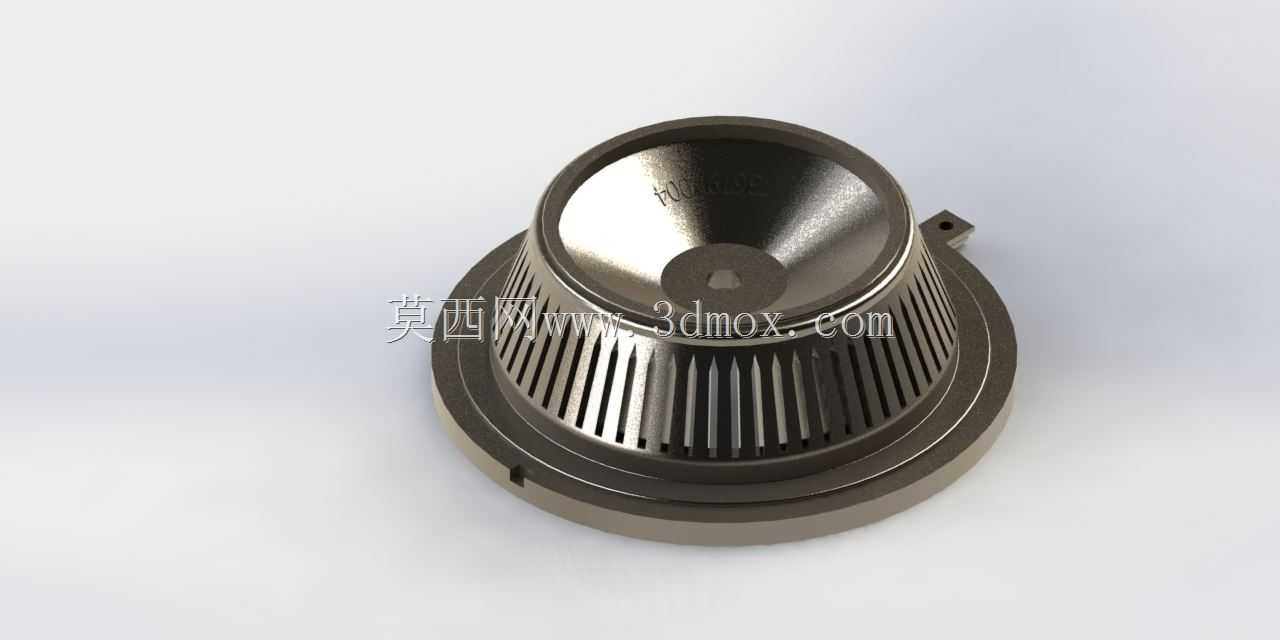

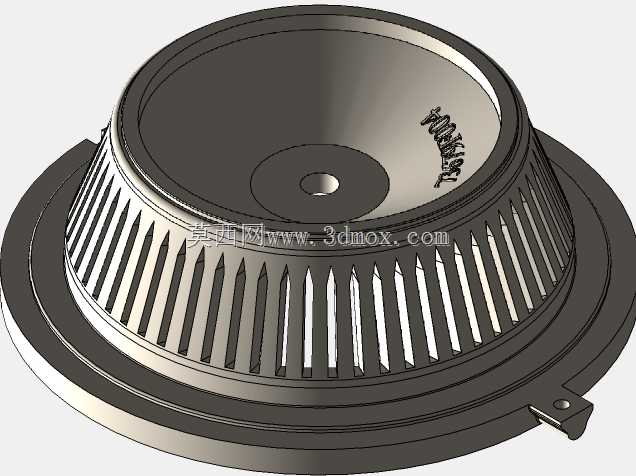

　　这款锥腔式压力过滤构件，主要面向液压系统、润滑管路、小型流体输送工况的杂质拦截需求，在机床液压站、小型工程机械润滑回路、轻工流体输送管线中都能适配，核心作用是在带压流体输送过程中，截留流体中裹挟的金属碎屑、密封残渣、固体颗粒杂质，避免杂质进入下游精密元件造成卡滞、磨损、密封面划伤等故障，保障下游阀组、泵体、执行元件的运行可靠性。从结构设计逻辑来看，整体采用带安装法兰的碗状承力结构，上部为敞口锥面进流腔，锥面内壁做光滑导流处理，能引导带压流体沿锥面均匀布流到侧壁的过滤栅格区域，避免流体直接冲击过滤面造成局部冲蚀磨损，延长过滤元件的使用寿命；侧壁采用周向均匀分布的竖向栅格结构，栅格间隙根据常规工况的杂质拦截精度做等宽设计，

　　既保证足够的通流面积降低压损，又能通过竖向栅格的结构刚度，承受管路内的额定工作压力，不会在压力波动下出现栅格变形、间隙变大导致过滤失效的问题。底部为带定位凸台的安装法兰结构，法兰边缘设置带安装孔的定位耳，安装时可通过法兰端面的密封槽放置密封圈，配合螺栓穿过定位耳的安装孔完成与管路基座的固定，安装边界需要预留法兰外径1.2倍的操作空间，方便拆装时的螺栓紧固与密封件更换；法兰与上部过滤腔体采用圆弧过渡连接，避免应力集中，在压力冲击下能分散结构应力，降低焊缝或者整体成型处的开裂风险。进流腔中心设置带中心孔的导流凸台，一方面能对进入腔体的流体做稳流处理，避免流体在腔体内形成紊流造成压损波动，另一方面中心孔可作为泄压或者压差检测的预留接口，

　　在需要加装压差发讯器时，可直接通过该接口连通腔体内部，实时监测过滤栅格的堵塞情况，当栅格截留杂质过多造成前后压差超过阈值时，可及时提醒运维人员拆解清洗或者更换过滤元件。从实际选型适配角度，这类压力过滤构件适合安装在管路的压力侧，也就是泵出口之后、精密元件之前的管段，安装时需要注意敞口进流方向与流体流向匹配，保证流体从锥腔敞口进入，经过侧壁栅格过滤后从法兰侧的出流通道流出，反向安装会造成杂质被冲刷到下游，完全失去过滤作用。结构设计上充分考虑了拆装维护的便利性，整体无复杂的嵌套结构，拆解后可直接对栅格间隙、锥腔内壁进行冲洗，无清洁死角，对于粘度较高的润滑介质工况，光滑的内壁表面也能减少介质附着残留，降低日常维护的工作量。

　　栅格的截面采用梯形设计，内侧间隙略小于外侧间隙，被拦截的杂质会附着在栅格内侧，冲洗时反向通流就能轻松将杂质冲出，不会出现杂质卡嵌在栅格间隙中造成通流面积永久下降的问题。安装法兰的厚度根据额定工作压力做了匹配设计，在1.6MPa的常规工作压力下，法兰变形量控制在密封件允许的压缩量范围内，不会因为法兰翘曲出现密封泄漏的问题；定位耳的安装孔孔径适配常规的管路连接螺栓规格，不需要额外定制连接件就能完成现场装配，降低了现场安装的适配成本。在实际工况应用中，这类过滤结构相比平面滤网式过滤器，拥有更大的过滤面积，相同通流能力下整体体积更小，适合安装空间紧凑的设备内部，比如小型液压站的阀组集成块旁、工程机械的狭窄管路布置区域，不需要占用过多的安装空间就能达到要求的过滤精度与通流能力。锥腔的导流设计还能让大颗粒杂质在重力与流体离心力的作用下沉积在锥腔底部，不会直接附着在过滤栅格表面，能有效延长过滤元件的堵塞周期，减少维护频次，对于连续运行的生产线工况，能降低非计划停机的概率。
