直列式干燥剂干燥器气动气源处理结构

　　在气动控制系统的现场部署中，气源含水是导致气动元件卡滞、密封件老化、执行机构动作失准的核心诱因之一，这类直列式干燥剂干燥器通常串接在气源处理单元的后端，针对精密气动回路做深度除水干燥处理，常见于电子组装气动夹具、精密喷涂供气回路、食品包装气动执行机构、实验室气动测试台这类对气源露点有较高要求的场景，相比冷冻式干燥机的集中处理方案，这种直列式结构可以就近安装在需要高品质气源的工位前端，避免长距离输气过程中管壁凝水再次污染干燥后的压缩空气。

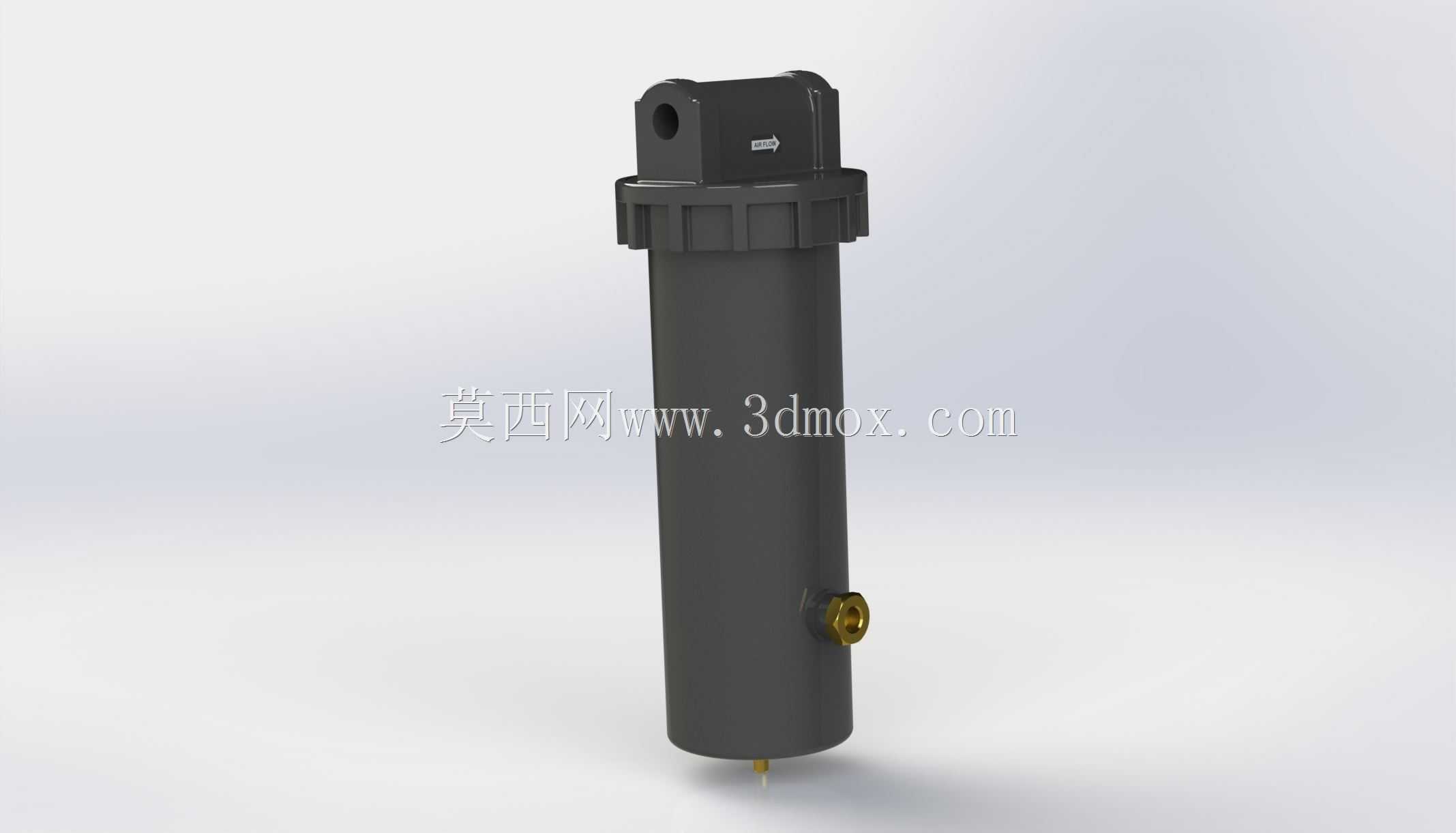

　　从结构设计逻辑来看，这款干燥器采用立式直筒布局，顶部设置标准NPT内螺纹进气接口，可直接与现有供气管道螺纹对接，无需额外加装过渡安装支架，筒体下部侧面设置出气接口，底部预留排污卸放阀口，压缩空气从顶部进入筒体后，会自上而下流经内部填充的干燥剂层，气流中的气态水分子被干燥剂吸附捕捉，干燥后的气体从侧部接口引出送入下游回路，底部的排污阀可在设备停机维护时排出沉积在筒体底部的液态冷凝水，同时也可作为干燥剂更换时的泄压口使用。筒体上部的滚花旋盖结构是专门为日常维护设计的，无需专用工具即可手动旋开上盖，快速更换内部失效的干燥剂填料，相比法兰螺栓紧固的结构，维护效率提升明显，也降低了现场维护的工具配置要求。

　　在安装边界的考量上，这类直列式干燥器的安装空间预留需要兼顾三个维度的操作空间：首先是筒体轴向的垂直空间，要保证底部排污阀有足够的操作间隙，方便日常手动排污操作；其次是上部旋盖的周向操作空间，旋盖周边需要预留至少一个手掌宽度的操作空间，避免周边管线或设备结构干涉旋盖的拆装动作；侧部出气接口的管线布置需要预留一定的弯曲半径，避免硬管对接时产生额外的装配应力作用在筒体接口上，长期使用下导致接口螺纹开裂漏气。筒体上的流向标识是建模和安装时需要重点关注的细节，标识方向必须与气流方向保持一致，反向安装会导致气流短路，直接从出气口旁通流出，完全失去干燥效果，同时反向气流还会吹动内部干燥剂颗粒冲击上部整流结构，导致干燥剂粉化随气流进入下游回路，造成气动元件堵塞。

　　从建模细节来看，筒体主体采用等直径圆柱结构，壁厚按照1.0MPa工作压力做等强度设计，接口处做局部加厚处理，避免螺纹连接时的应力集中，上部旋盖与筒体的配合采用梯形螺纹结构，配合面内置密封圈保证高压下的密封性能，侧部出气接口采用黄铜嵌件结构，与塑料筒体注塑结合为一体，既保证了螺纹连接的结构强度，也避免了塑料螺纹多次拆装后滑牙的问题。底部排污阀采用顶针式结构，常态下依靠弹簧力保持密封，按下顶针即可排出筒体积液，松开后自动复位密封，无需额外的阀门操作，适合日常巡检时快速排污。在实际选型匹配时，需要根据下游回路的额定用气流量匹配对应通径的干燥器规格，0.500F NPT的接口规格对应每分钟数百升的通气流量，可覆盖单台中小型气动设备的供气干燥需求，若多台设备共用则需要并联多组干燥器或者选用更大通径的规格，避免流量不足导致的供气压力损失过大。

　　在三维建模的过程中，这类结构需要重点还原几个配合关系：一是旋盖与筒体的螺纹配合行程，要保证旋盖拧紧后密封圈的压缩量在合理区间，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足导致高压下漏气；二是内部干燥剂填充腔的容积，要保证有足够的干燥剂装填量，满足常规使用周期下的吸水容量要求，同时要在上部和下部分别设置多孔整流板，既可以托住干燥剂颗粒，也可以对进出气流做匀流处理，避免局部气流流速过快冲刷干燥剂导致粉化；三是接口的螺纹尺寸要严格遵循NPT螺纹标准，锥度、牙型角都要符合规范，保证实际装配时可以和标准管路配件顺利对接，不会出现干涉或者密封失效的问题。
