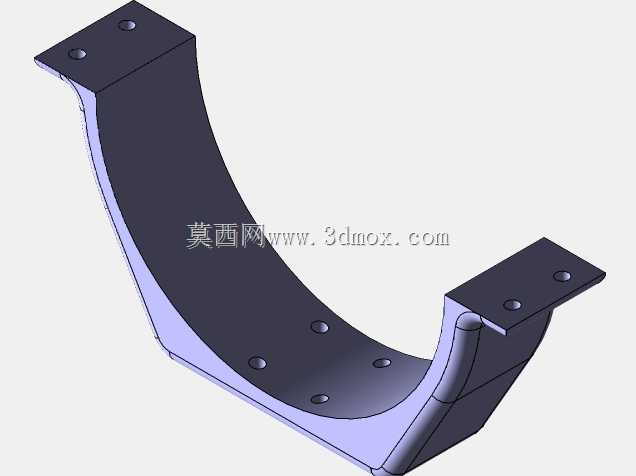

弧形弯板结构下法兰连接构件

　　这类弧形弯板结构的下法兰，在中低压流体输送管路、小型罐体侧部出料接口、除尘通风管道的弯段衔接场景中应用十分广泛，和常规平直法兰不同，它自带弧形过渡段，不需要额外搭配定制弯管就能实现两个垂直方向或者存在夹角的管路/构件之间的刚性连接，能减少管路系统的焊缝数量，降低现场安装的拼接难度，同时减少接口处的流体阻力，避免物料在转角位置堆积残留。从结构设计逻辑来看，主体弧形段采用等厚薄板弯压成型的思路，曲率半径匹配对应管路的转弯半径，内壁光滑过渡，没有突兀的台阶或者棱角，当输送粉状物料、含杂质的流体时，不会出现物料挂壁、流道堵塞的问题；两端的平直安装耳板和弧形主体采用一体化折弯或者满焊连接，保证整体结构的刚性，不会因为管路内的压力波动、

　　设备运行振动出现连接部位变形开裂的问题。安装耳板上的螺栓孔位置经过公差匹配设计，孔位间距严格对应对接构件的安装孔距，螺栓孔采用略大于标准螺栓直径的通孔设计，预留少量安装调整余量，方便现场对位安装，不需要反复修磨孔位就能完成装配；耳板的平面度控制在合理公差范围内，安装时配合密封垫片就能实现可靠密封，不会因为接触面不平整出现渗漏问题。从安装边界来看，弧形段的弯曲角度适配90度转向的连接需求，整体安装占用空间比“平直法兰+标准弯管”的组合结构更紧凑，在设备内部空间局促、管路排布密集的场景下，能有效节省安装空间，避免和周边其他构件发生干涉。设计过程中需要重点校核弧形段的承压能力，根据实际使用的压力等级匹配对应的板材厚度，

　　耳板和弧形段的连接位置做圆角过渡，减少应力集中，避免长期受交变载荷作用下出现焊缝开裂、板材疲劳损坏的问题；螺栓孔的位置度公差需要严格控制，保证和对接件安装时所有螺栓都能顺利穿入，不会出现个别孔位错位强行螺栓拉紧导致的构件变形、密封失效问题。这类构件在实际使用中，除了承担管路连接的密封作用，还能对弯段位置的管路起到结构加强作用，相比单纯的弯管加法兰的结构，整体抗变形能力更强，在有一定振动的设备管路系统中，能有效降低管路抖动幅度，提升管路系统的运行稳定性。针对不同的使用场景，弧形段的曲率、耳板的尺寸、螺栓孔的数量和孔径都可以做对应调整，比如输送大流量流体的场景下，会适当加宽弧形段的宽度，增加耳板上的螺栓数量，提升连接强度和密封可靠性；

　　如果是用于通风除尘这类低压场景，可适当降低板材厚度，在满足结构强度的前提下控制构件重量，降低材料成本。实际建模过程中，弧形段和耳板的衔接位置需要做相切过渡处理，避免出现锐边，一方面减少生产加工过程中的毛刺处理工作量，另一方面也能避免安装维护过程中锐边划伤操作人员；安装耳板的背面和弧形段的焊接位置如果是焊接结构，需要在建模时预留焊脚尺寸的位置，避免生产时因为焊脚突出导致安装面不平整，影响密封效果。
