小型直升机内部承载底盘结构设计

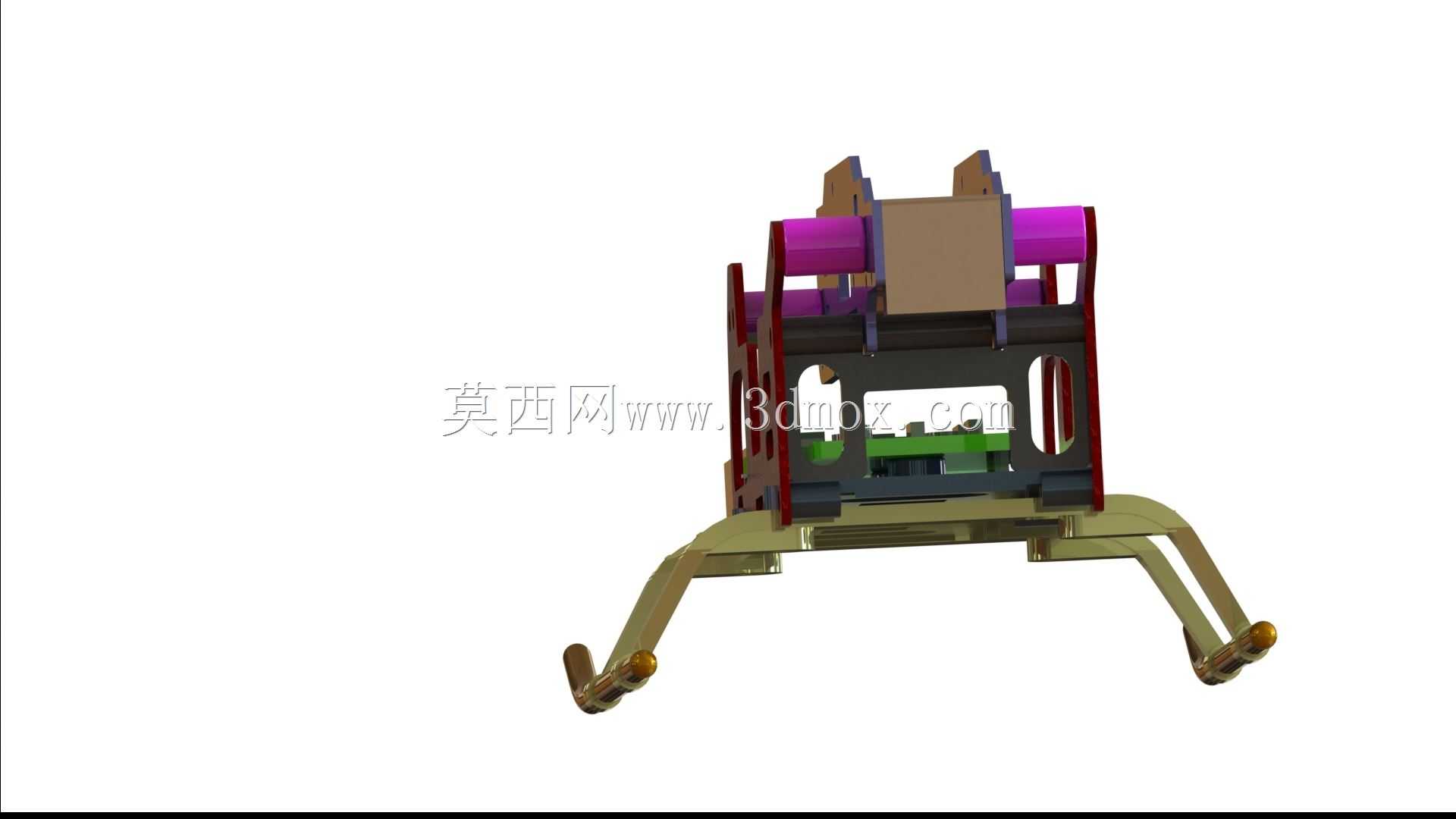

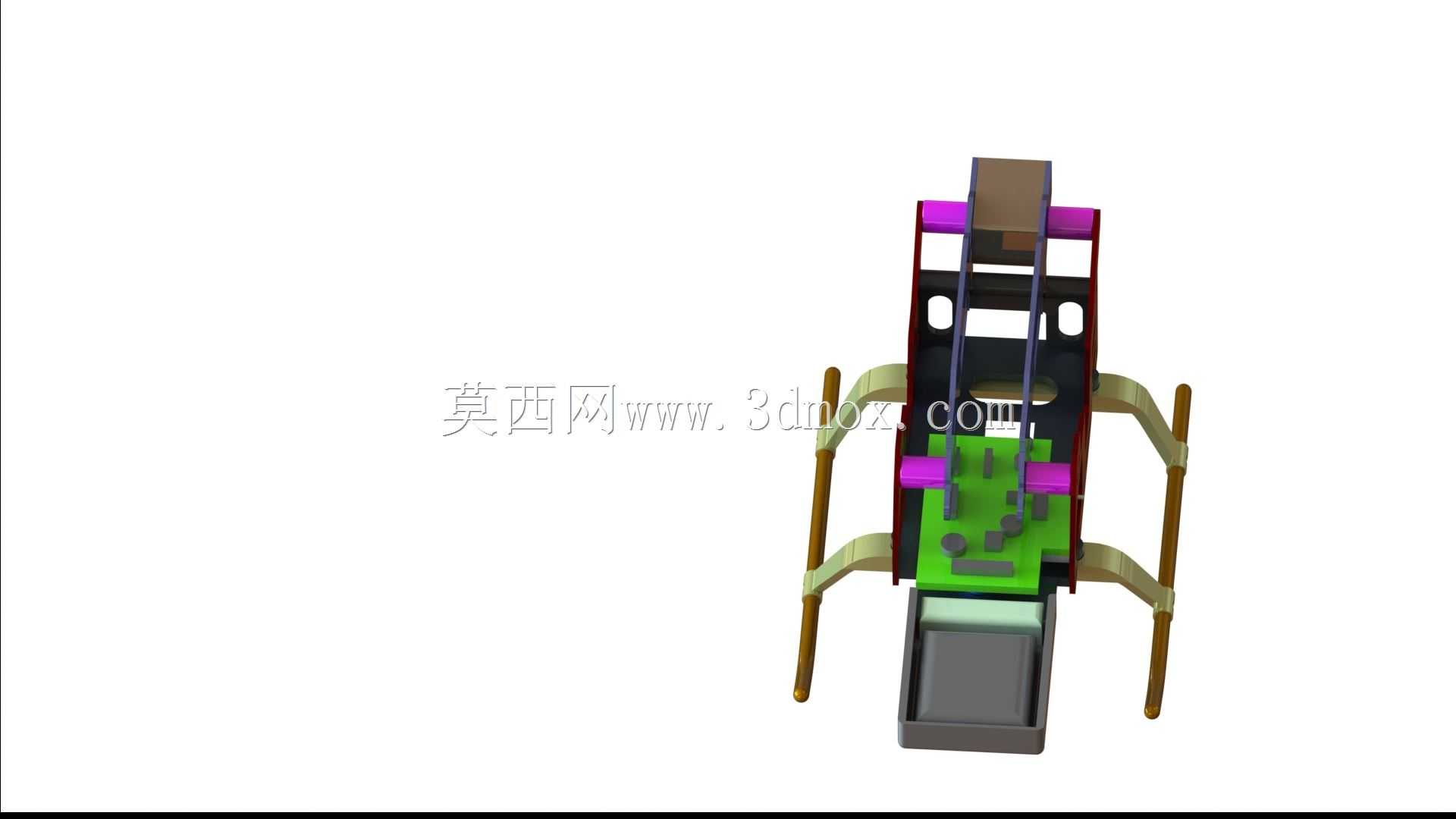

　　该结构件为小型无人直升机的核心内部承载底盘，是整机组装过程中连接动力系统、飞控模块、能源单元与外部起落架的核心承力基体，在实际作业场景中，这类底盘广泛应用于消费级航拍无人机、工业级植保无人直升机、小型电力巡检无人直升机的机身装配环节，承担整机组装后的载荷传递、振动缓冲、部件定位的核心作用，直接决定整机飞行过程中的结构稳定性与部件安装精度。

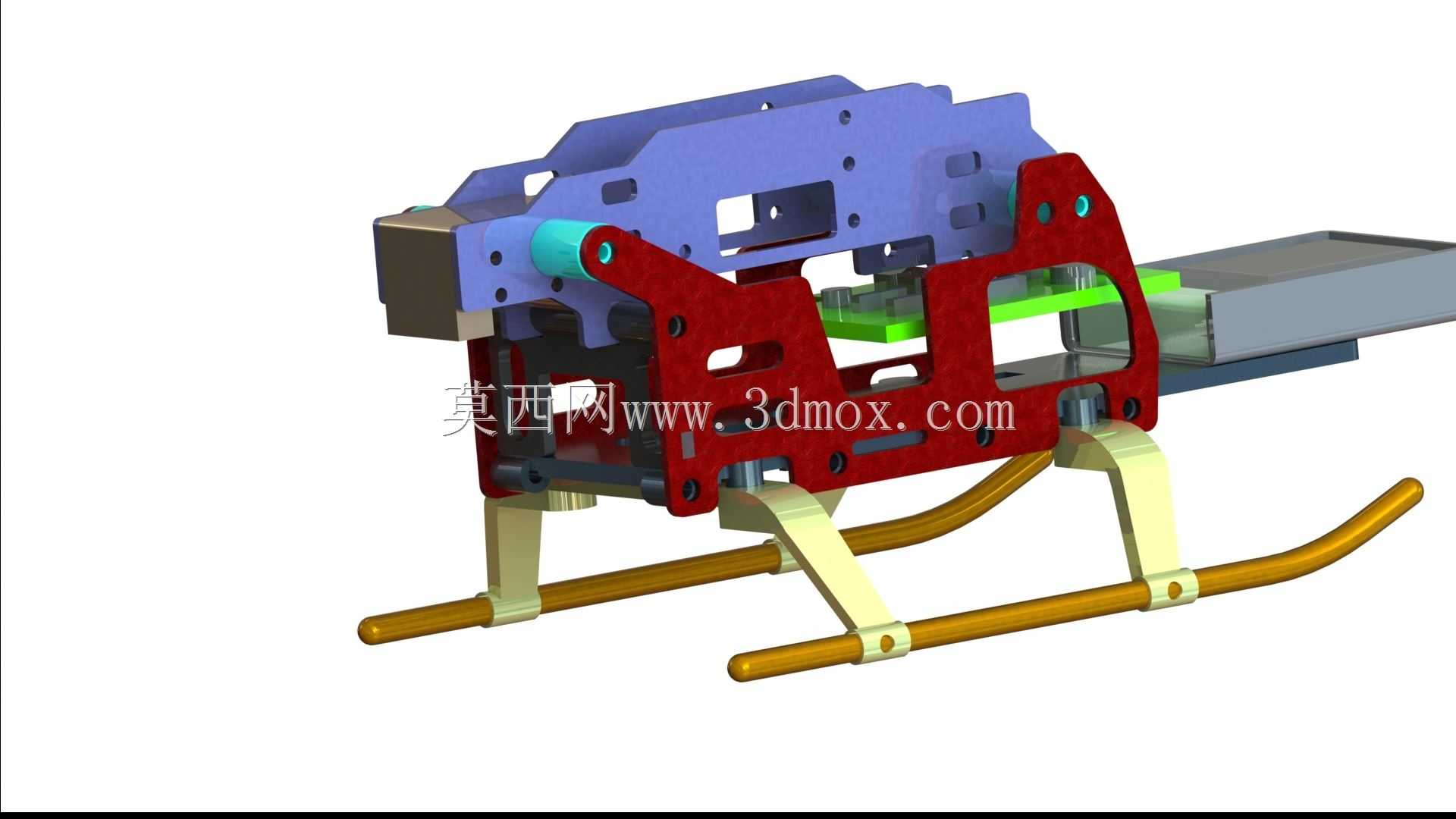

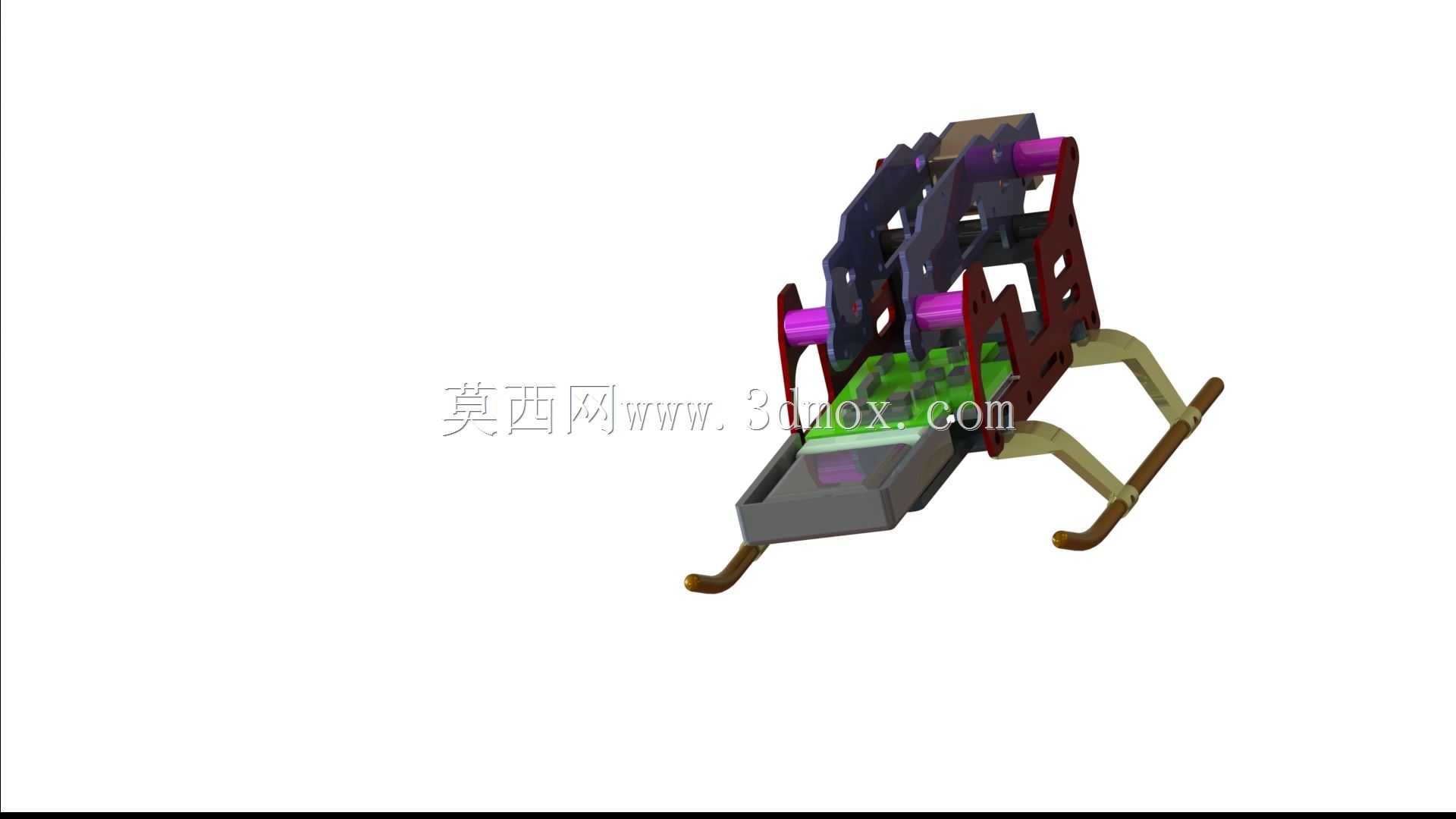

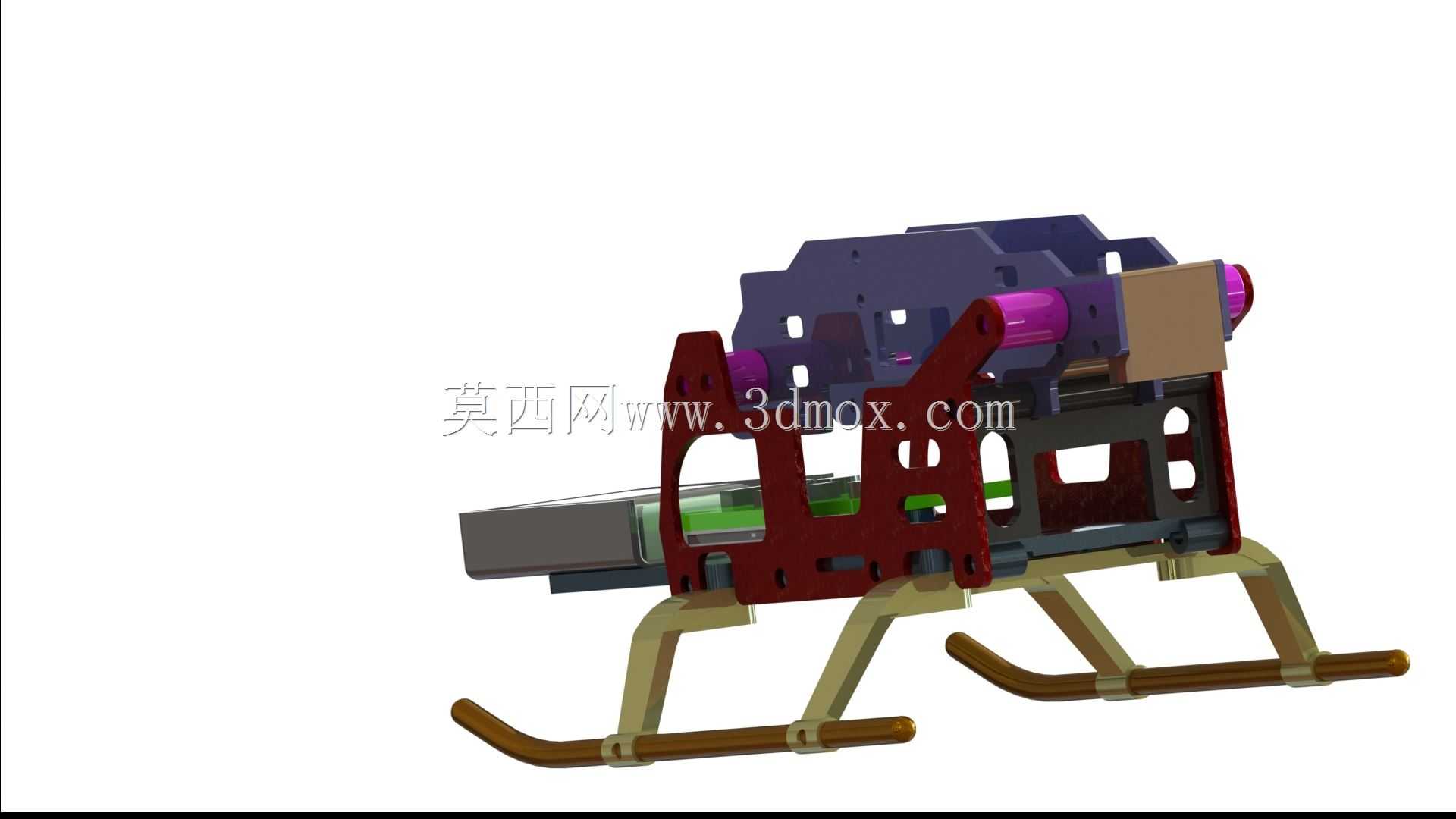

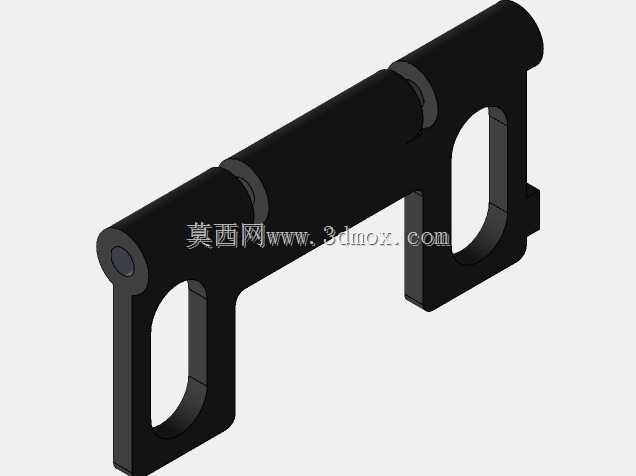

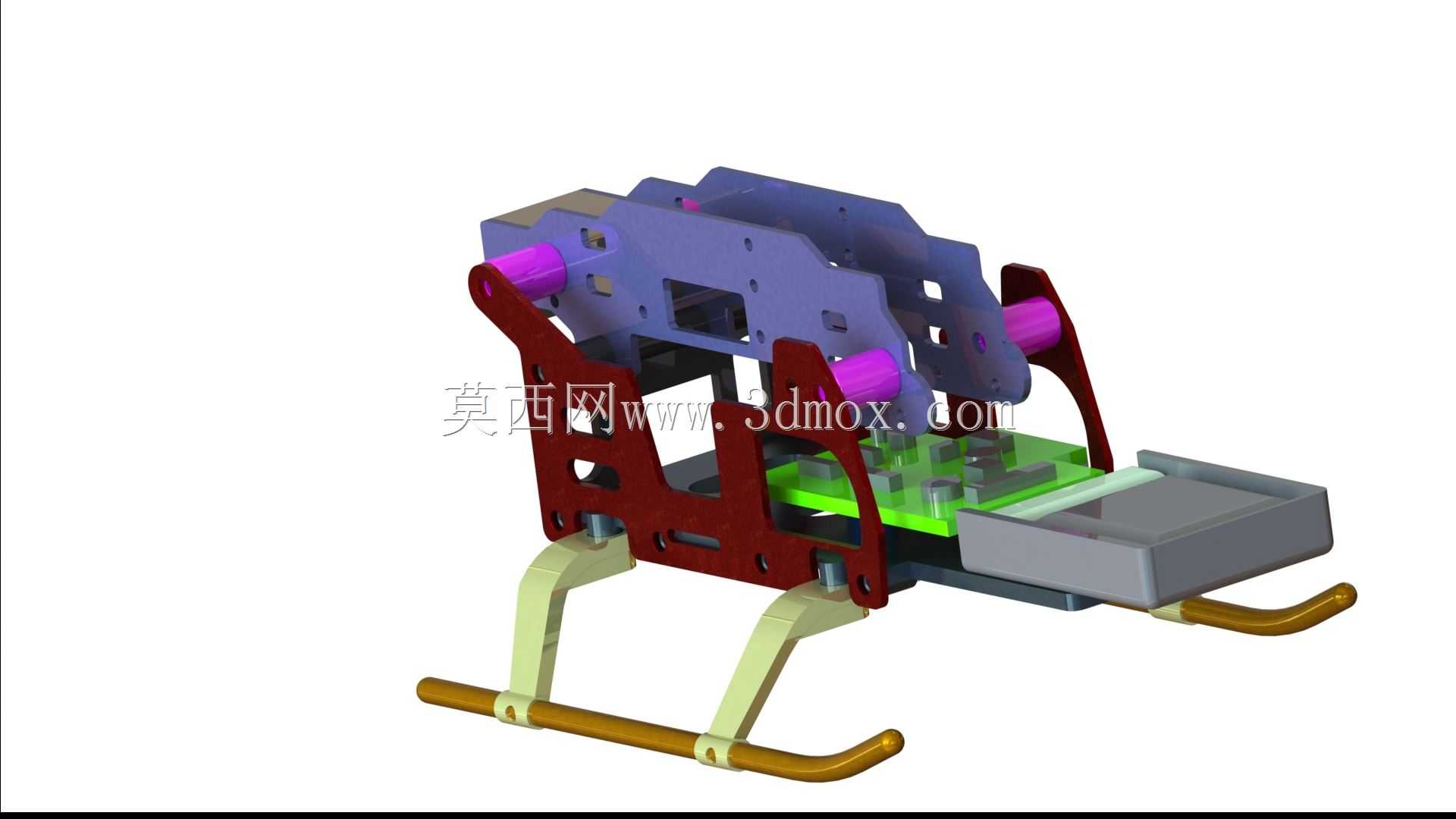

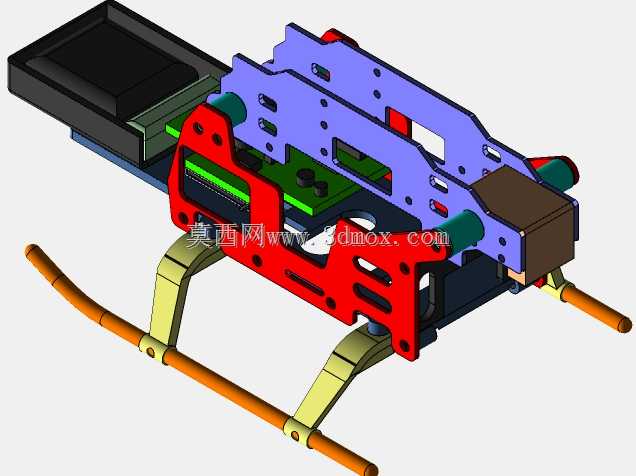

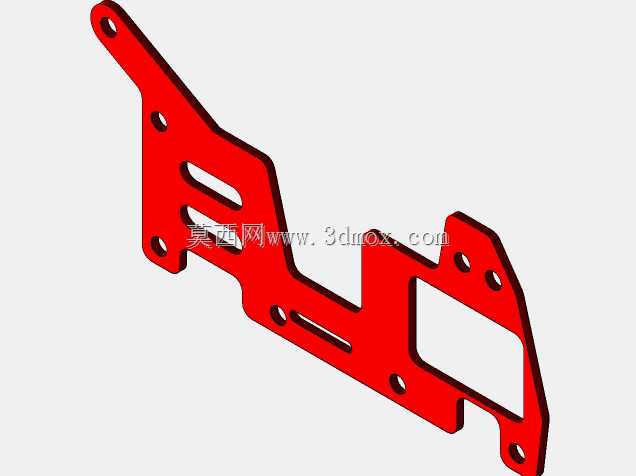

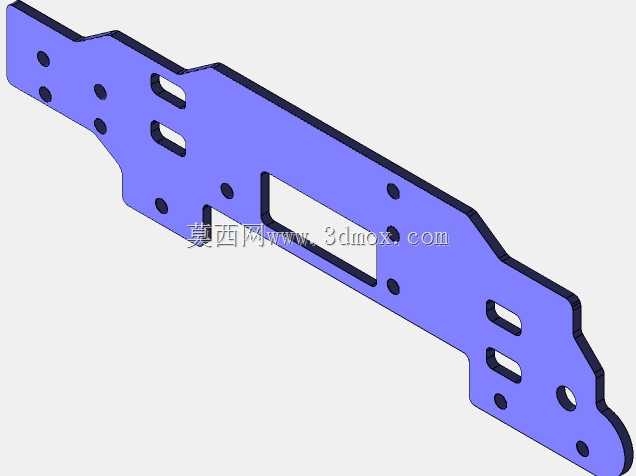

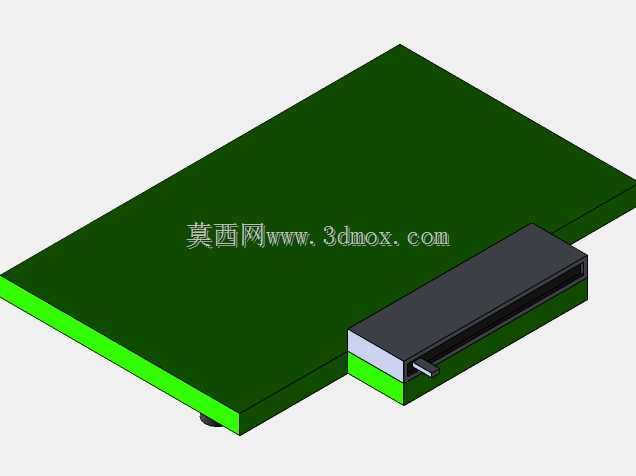

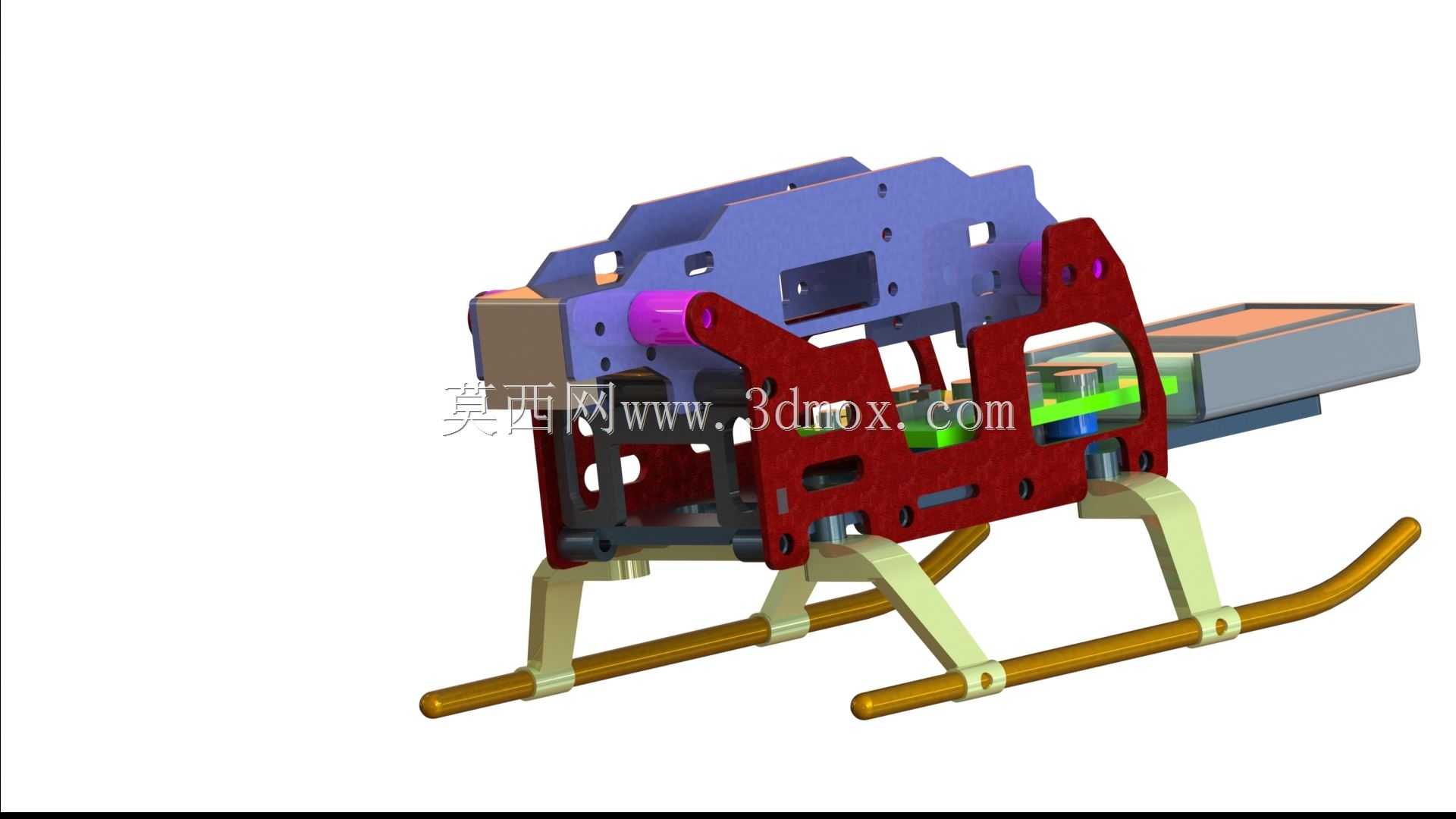

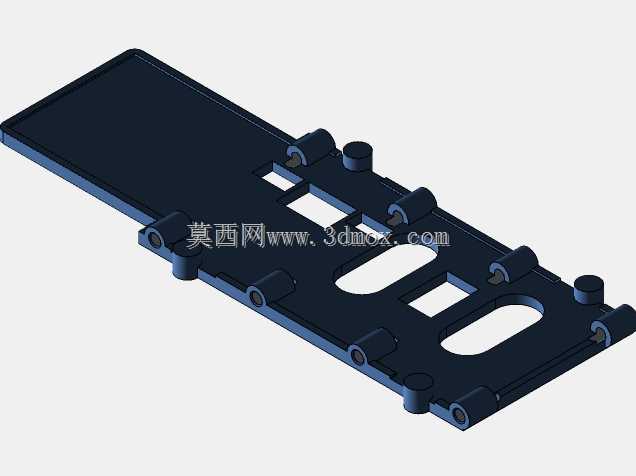

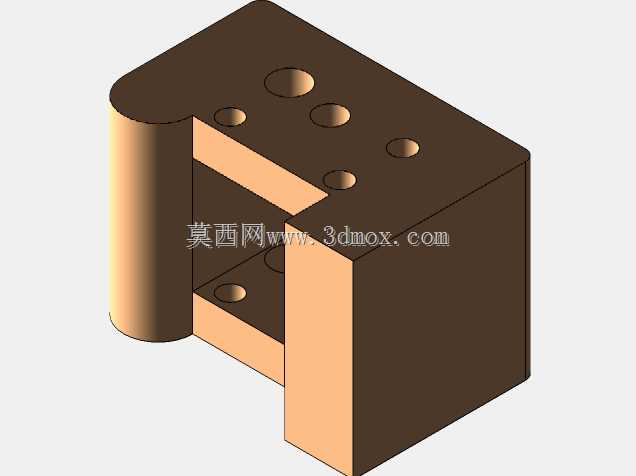

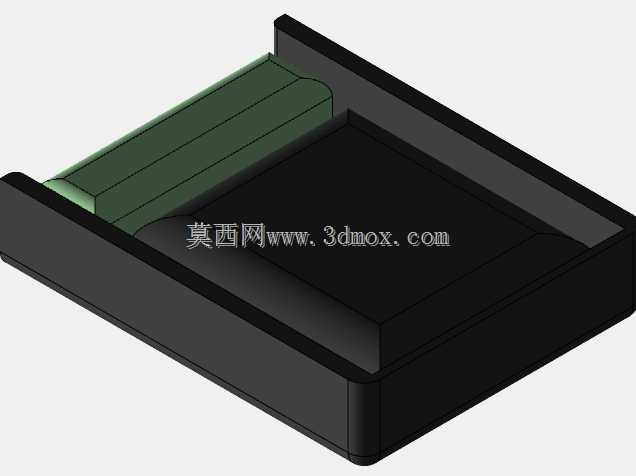

　　从实际功能特性来看，该底盘采用分层承载的结构设计思路，上部的深色安装基板预留了多组不同孔径的安装定位孔，可直接适配不同规格的飞控主板、电调模块、舵机固定座的安装需求，孔位排布遵循模块化装配原则，不同功能部件的安装区域做了物理分隔，避免飞行过程中不同模块的电磁干扰与振动耦合。两侧的红色立式支撑臂采用镂空减重设计，在保证结构抗弯强度的前提下尽可能切除非承力区域的材料，有效降低整机空载重量，提升续航表现，支撑臂上的同轴定位孔用于穿装主轴固定销轴，可将主旋翼的动力输出座牢牢固定在底盘上部，保证旋翼转动过程中的同轴度，减少偏磨带来的动力损耗。

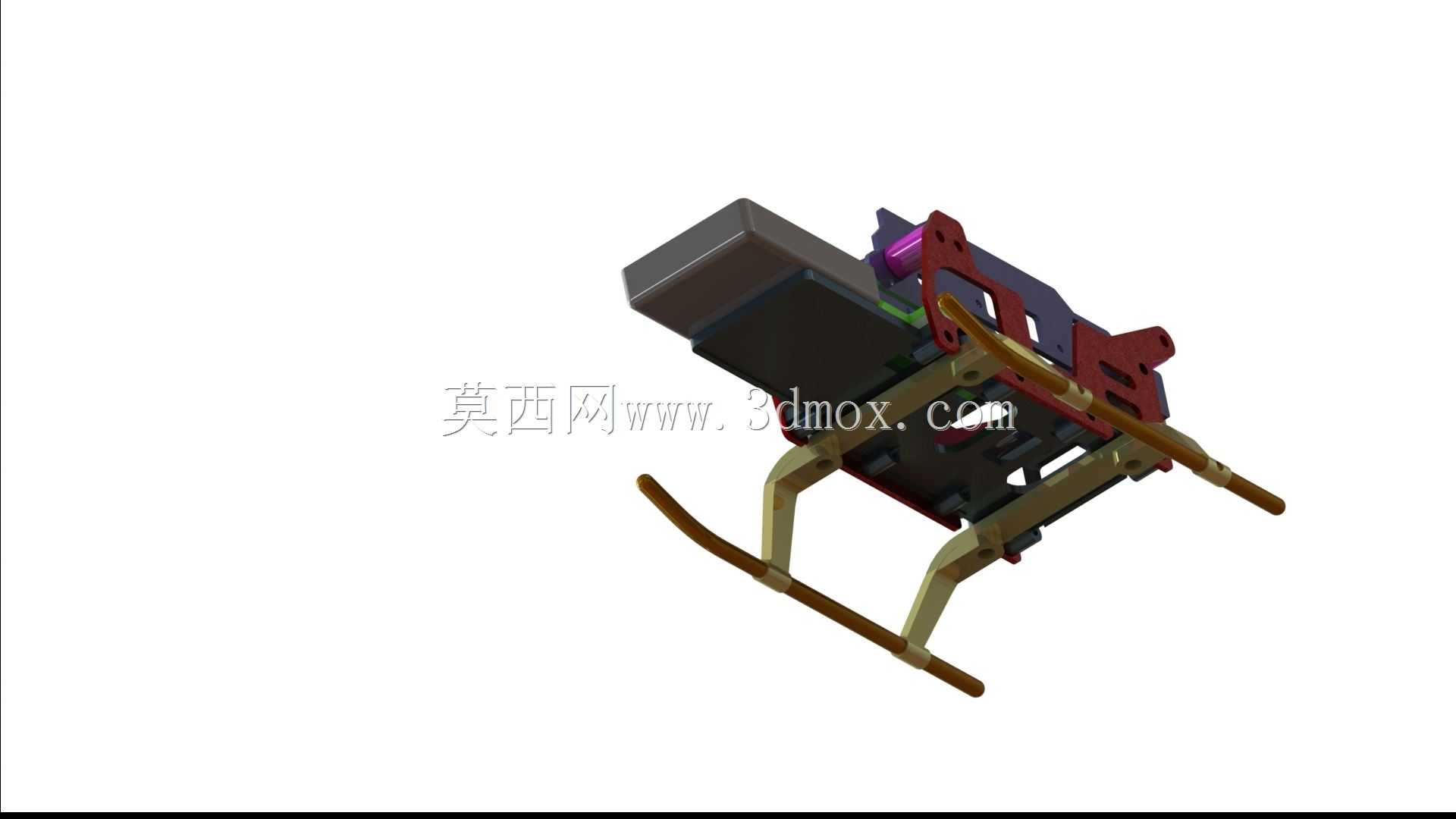

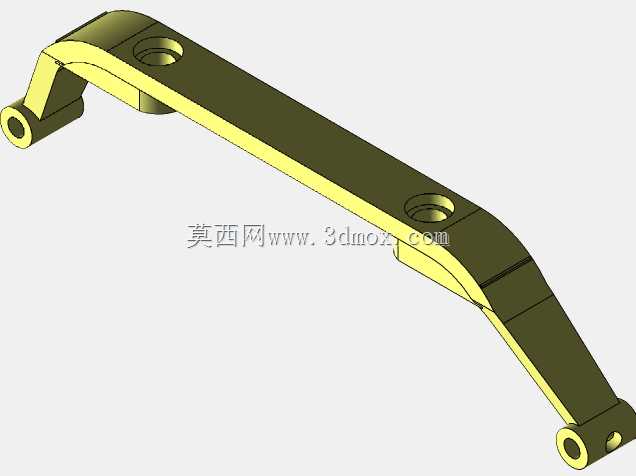

　　底盘下部集成了滑橇式起落架的安装接口，两组弧形滑橇通过倾斜支撑臂与底盘主体刚性连接，支撑臂的倾斜角度经过力学优化，可在无人机降落冲击过程中将竖直方向的冲击力分解为沿支撑臂轴向的分力，配合滑橇自身的弹性形变吸收降落冲击能量，避免硬着陆过程中冲击力直接传递到上部的精密电子部件，造成飞控模块松动或者电池移位。安装边界方面，该底盘的上部安装面平面度公差控制在0.1mm以内，可保证飞控陀螺仪安装后的基准面精度，避免因安装面不平带来的姿态检测误差；两侧支撑臂的主轴安装孔同轴度公差不超过0.05mm，可保证主旋翼轴转动过程中无偏摆，降低飞行过程中的振动噪音。

　　设计过程中充分考虑了不同工况下的受力表现，在动力模块安装区域做了局部加厚处理，因为电机运转过程中会产生持续的高频振动，该区域的加厚结构可提升局部刚度，避免长期振动下出现结构疲劳开裂；电池安装位预留了绑带穿装槽，可适配不同容量的锂聚合物电池固定，无需额外修改结构即可满足不同续航需求的配置调整。走线槽沿底盘支撑臂的内侧布置，所有动力线、信号线均可沿槽内排布，避免飞行过程中线材晃动干扰旋翼转动，同时也让整机内部走线更加规整，降低后期维护的排查难度。

　　从材料选型适配角度，该结构的不同部件可根据实际载荷需求选择对应加工工艺，上部安装基板若追求轻量化可选用航空铝合金铣削加工，表面做阳极氧化处理提升耐磨与抗腐蚀性能；支撑臂若追求更高的比强度可选用玻纤增强尼龙材料通过3D打印或者注塑工艺成型，在保证强度的同时进一步降低自重；下部滑橇可选用碳纤维管材弯制，兼顾弹性与强度，满足频繁起降的抗冲击需求。在实际装配过程中，该底盘不需要额外制作复杂的专用工装，所有安装孔位均做了倒角导向，操作人员可快速完成各部件的对位安装，有效提升整机组装效率，降低装配过程中的不良率。

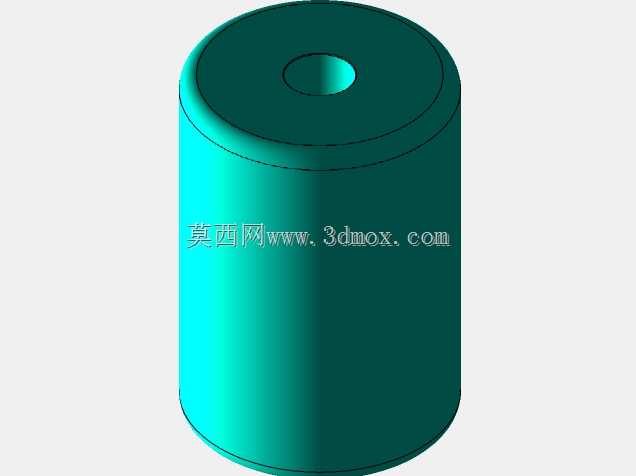

　　针对户外作业场景，该底盘的结构设计预留了外置设备的扩展安装位，可在前端安装航拍云台、植保喷洒机构、巡检检测设备等不同功能载荷，扩展位的承力结构与主承力框架直接连接，可保证外置载荷安装后的稳定性，避免飞行过程中载荷晃动影响整机飞行姿态。结构的维护性设计也做了充分考量，所有易损耗的连接部位均采用可拆换的衬套结构，长期使用出现磨损后仅需更换衬套即可，不需要整体更换底盘主体，降低后期运维成本。
