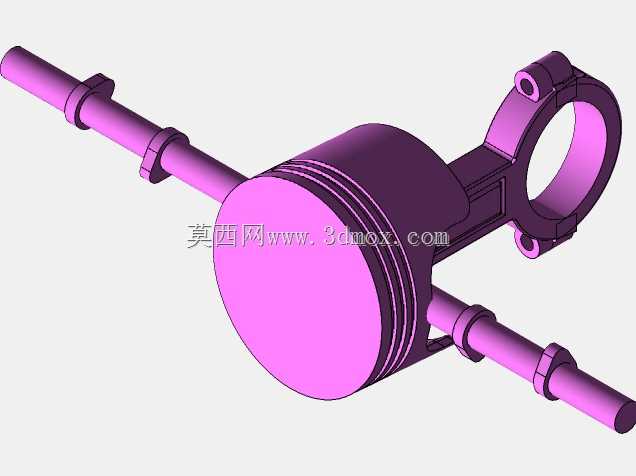

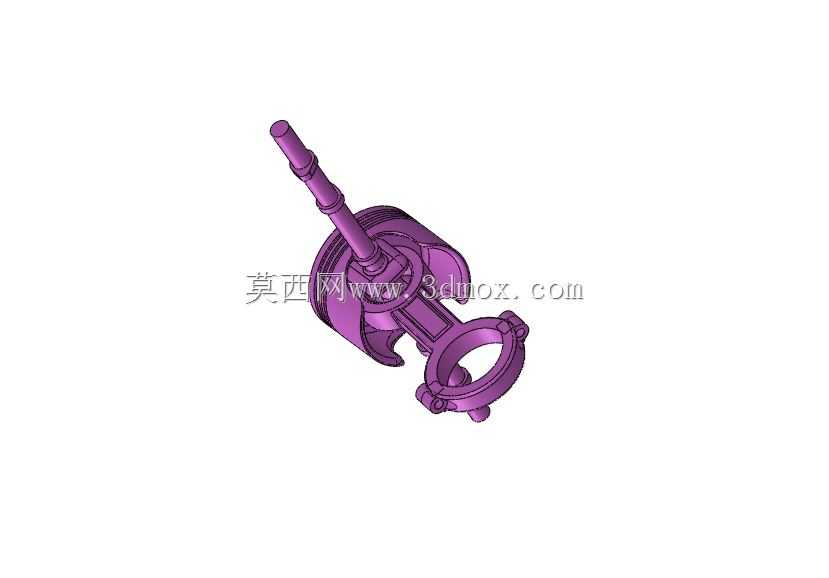

发动机连杆活塞组合结构三维设计

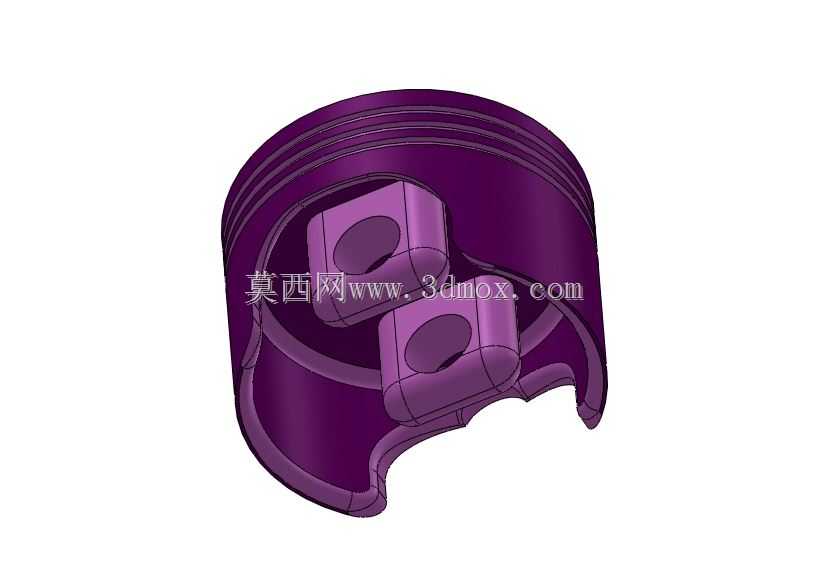

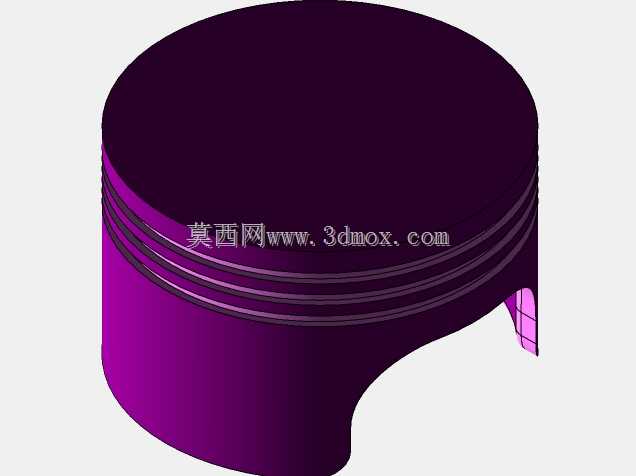

　　这套连杆活塞组合结构，是内燃机曲柄连杆机构的核心组成单元，日常在车用汽油机、小型通用动力机械、农用动力设备中都能见到这类结构的身影，承担着把活塞承受的燃气爆发压力传递给曲轴，将活塞的往复直线运动转化为曲轴旋转扭矩的核心作用，是动力输出路径上无法替代的受力部件。从实际工况来看，这套部件工作时要承受交变的燃气冲击力、往复运动惯性力以及连杆摆动带来的侧向载荷，所以结构设计上首先要兼顾强度与轻量化的平衡，图中展示的铸造铝合金材质活塞，就是为了降低往复运动质量，减少高速运转时的惯性载荷，同时铝合金的导热性能优异，能快速把燃烧室传递来的热量通过活塞环传导到气缸壁，避免活塞顶部温度过高引发材料强度下降、热变形超标等问题。

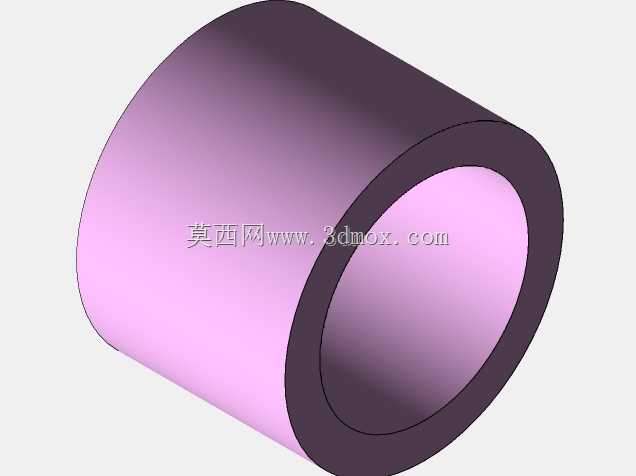

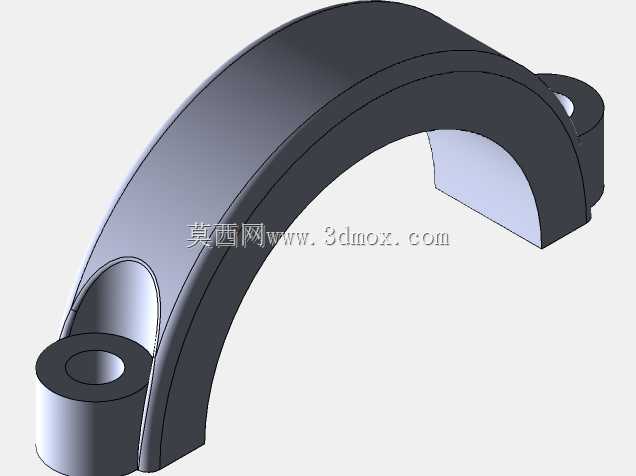

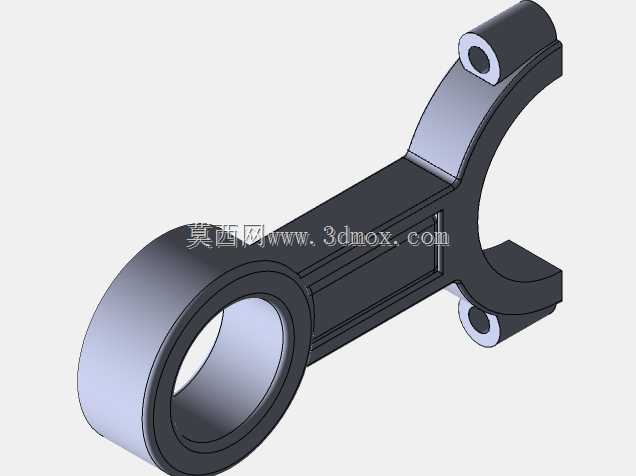

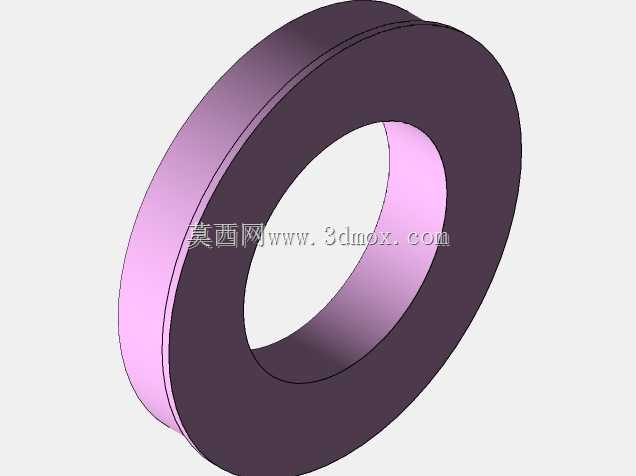

　　连杆部分的杆身采用了变截面的工字形结构，这种截面形式在同等重量下能获得更大的截面抗弯模量，刚好匹配连杆工作时承受的纵向压缩、拉伸以及横向摆动弯曲的复合受力状态，不会出现多余的材料冗余，也能避免应力集中带来的断裂风险。连杆小端通过活塞销与活塞连接，设计时活塞销与连杆小端衬套、活塞销座孔的配合间隙需要严格控制，间隙过小会导致润滑不足出现干摩擦拉毛，间隙过大则会引发工作时的冲击异响，加速配合面的磨损；连杆大端为剖分式结构，通过连杆螺栓与连杆盖紧固，安装时需要严格按照规定扭矩分次拧紧螺栓，保证大端轴瓦与曲轴连杆轴颈的配合间隙符合设计要求，形成稳定的润滑油膜，减少轴颈与轴瓦的磨损。活塞部分的环槽设计对应三道活塞环，

　　其中两道气环负责密封燃烧室的高压燃气，防止燃气窜入曲轴箱导致动力损失，一道油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油消耗量超标等问题，环槽的加工精度直接影响活塞环的密封效果，设计时需要预留合适的环侧间隙与背隙，保证活塞环能随温度变化自由胀缩，同时不会出现卡滞、窜气的问题。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径匹配，配合间隙要根据材质的热膨胀系数计算确定，保证发动机达到工作温度时，活塞与气缸壁之间的间隙处于合理范围，既不会因为间隙过小出现活塞胀死拉缸，也不会因为间隙过大出现敲缸、密封不良的问题。连杆的中心距尺寸决定了活塞的行程，直接影响发动机的排量与压缩比参数，

　　设计时需要严格控制大小端孔的中心距公差、孔的圆柱度公差以及两孔的平行度公差，平行度超差会导致活塞在气缸内出现偏磨，不仅会加剧气缸与活塞的磨损，还会引发漏气、机油消耗异常等故障。在实际的结构建模过程中，需要重点关注各个受力部位的圆角过渡设计，比如连杆小端与杆身的衔接处、大端与杆身的过渡位置、活塞销座与活塞本体的连接位置，这些位置都是应力集中的高发区域，圆角半径过小很容易在交变载荷作用下萌生疲劳裂纹，最终导致部件断裂引发严重的发动机故障。另外活塞顶部的形状需要与燃烧室的设计匹配，不同的燃烧室形式对应不同的活塞顶部轮廓，目的是组织合理的进气涡流，让油气混合更加充分，提升燃烧效率，降低排放与燃油消耗。这套结构在做运动仿真时，需要验证活塞在上止点、下止点以及整个行程中与气缸壁、气门等周边部件的运动间隙，避免出现运动干涉，尤其是高转速工况下，部件受惯性力产生的弹性变形也需要纳入校核范围，保证全工况下部件都能安全可靠运行。
