步进驱动真空送丝机构三维设计

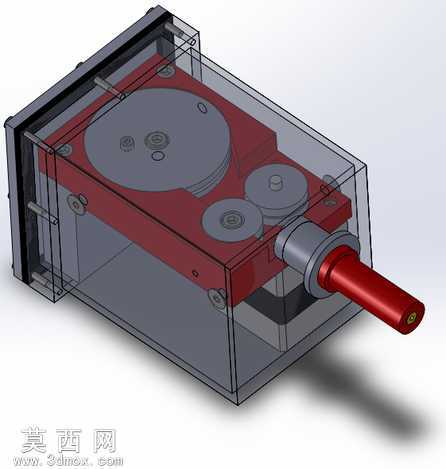

本模型采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装配的公差配合逻辑，先完成核心传动组件的独立建模，再通过装配约束完成整体拼接，最终通过半透明渲染效果直观展示内部结构布局。模型的外壳部分采用半透明亚克力质感材质渲染，能够清晰呈现内部红色安装基板上的传动轮系布局，所有轮槽的尺寸经过精准计算，匹配2毫米直径导线的输送需求，避免送线过程中出现卡滞、打滑的问题。核心驱动部件采用步进电机作为动力源，建模时还原了步进电机的安装定位结构，电机输出轴与主动送丝轮通过键连接实现扭矩传递，从动压轮采用弹性压紧结构设计，建模时预留了压轮的调节行程空间，可适配不同线径的输送需求，保证送丝过程中压力均匀，导线不会被压损变形。输出端设计了DN16ISO-KF高真空法兰接口，建模时严格按照真空法兰的标准尺寸绘制密封槽、卡接位结构，保证该送丝机构可直接与真空腔体实现紧密连接，满足真空环境下的导线输送作业需求，密封结构的细节建模完整，可直接用于工程参考。整体结构采用模块化设计思路，内部传动组件全部集成在红色安装基板上，基板与外壳通过定位销与螺丝实现固定，建模时还原了所有安装孔位、定位特征，装配逻辑清晰，各部件之间无干涉问题。渲染阶段采用工作室光照环境，对金属轴类部件赋予金属哑光材质，传动轮赋予耐磨工程塑料材质，红色基板采用阳极氧化金属质感，半透明外壳调整了合适的透明度与折射参数，既能够看清内部结构，又能体现外壳的实体轮廓，输出端的红色导丝嘴采用亮色金属漆材质突出显示，直观展示送丝的输出位置。整个模型的结构设计紧凑，传动路径短，步进电机的直驱设计减少了传动损耗，能够精准控制送丝的进给长度与速度，真空法兰的适配设计拓展了该机构的应用场景，可用于真空焊接、真空环境下的线材填充等作业场景，所有结构特征都经过建模校验，运动部件的行程范围、转动间隙都做了合理预留，可直接用于结构验证、方案展示以及后续的工程出图参考。
