BF20设备Z轴滚珠丝杠伸缩式刀片防护结构

　　在小型数控铣床、台式加工设备的日常运维场景里，Z轴传动部件的防护一直是容易被忽略但直接影响设备精度寿命的环节，BF20这类常见的小型铣削设备，原厂配套的Z轴滚珠丝杠防护往往在长期切削液冲刷、金属碎屑飞溅的工况下容易出现密封失效、伸缩卡滞的问题，这款刀片式防护结构就是针对这类设备的Z轴传动段做的适配性优化设计。从实际使用场景来看，设备Z轴做上下进给运动时，滚珠丝杠全程暴露在加工区域侧，铣削产生的带状切屑、崩碎的硬质合金碎屑、带冷却润滑液的金属粉尘很容易附着在丝杠滚道表面，轻则加剧丝杠螺母副的磨损，导致反向间隙变大、加工定位精度漂移，重则造成丝杠滚道点蚀、密封件破损，直接导致传动部件报废，

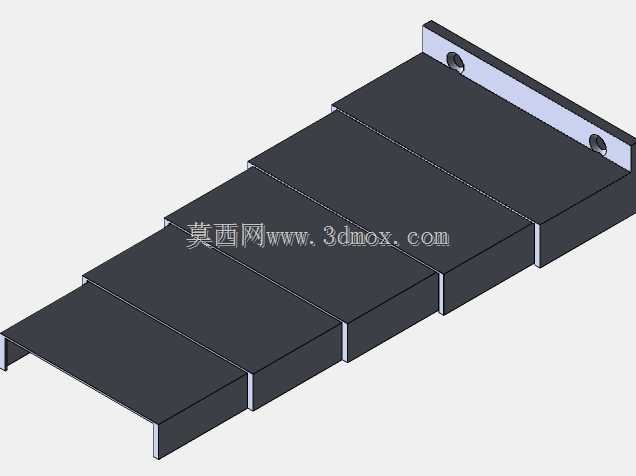

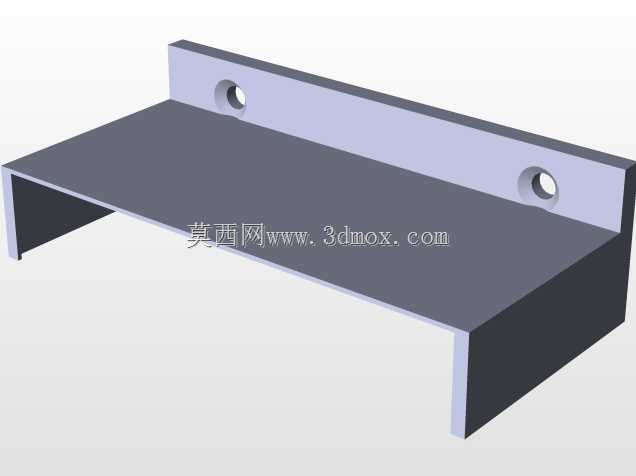

　　这款伸缩式刀片防护就是沿着Z轴的运动行程做全段覆盖，把丝杠和加工区域完全隔离开。结构设计上采用多节叠层的伸缩式钣金结构，每一节护板都采用弯折成型的薄钢板制作，相邻节段之间采用嵌套式的滑动配合，没有额外的滚轮或者导轨附件，完全依靠钣金件自身的弯折边做滑动导向，这种设计的好处是整体结构厚度薄，不会占用Z轴周边过多的安装空间，毕竟BF20这类小型设备的Z轴滑枕和立柱之间的预留间隙本身就比较局促，过厚的防护结构很容易和周边的走线、润滑管路产生干涉。安装端采用带安装孔的固定端板，直接通过螺栓固定在Z轴滑枕的上端安装面，活动端则和Z轴的移动拖板做随动连接，当Z轴向上进给时，各节护板逐节叠合收拢，整体收缩后的长度仅为最大伸展长度的六分之一左右，

　　完全覆盖BF20设备Z轴的常用行程范围，不会出现防护空段。护板的截面采用U型弯折结构，三面围挡的形式刚好罩住滚珠丝杠的圆柱轮廓，护板之间的搭接边做了微小的倾斜角度，落在护板表面的切屑和切削液会顺着倾斜面自然滑落，不会积存在护板的搭接缝隙里，长期使用也不会因为碎屑卡塞导致伸缩卡滞。和传统的柔性风琴式防护罩相比，这种钢制刀片式防护的抗冲击能力更强，加工过程中偶尔崩飞的大块切屑砸在护板表面也不会造成护板破损或者穿透，不需要频繁更换防护面料，日常维护只需要定期清理护板表面的积屑即可，维护成本更低。设计过程中特意做了安装边界的适配，固定端的两个安装孔位完全匹配BF20设备Z轴滑枕上端的原有安装螺孔位置，不需要对设备本体做额外的打孔或者改装，

　　现场安装时只需要拆掉原有防护件，直接对位拧上固定螺栓就能完成装配，适配性覆盖原厂BF20设备以及市面上同规格的各类克隆款同类型设备，不需要针对不同厂家的同款设备做单独的尺寸调整。考虑到部分用户有自制改装的需求，结构设计时所有钣金件的弯折半径、搭接间隙都做了工艺性优化，不需要特殊的冲压模具，采用常规的钣金激光切割、折弯设备就能完成零件加工，同时配套的结构模型可以直接用于3D打印制作样件，打印过程中不需要添加额外的支撑结构，打印完成后只需要简单去除毛刺就能完成装配验证，方便设计人员做结构适配调整。实际装机测试时，这种防护结构在Z轴全行程快速移动的过程中没有出现晃动或者异响，伸缩动作顺滑无卡滞，护板表面的切屑在设备运行的振动作用下会自动滑落，不会在护板表面堆积，即使是长时间进行钢件铣削加工，带有切削液的混合碎屑也不会渗入护板内部接触到滚珠丝杠表面，能有效延长丝杠螺母副的维护周期，减少设备的精度损耗。
