前置卧式三轮车车架结构三维设计

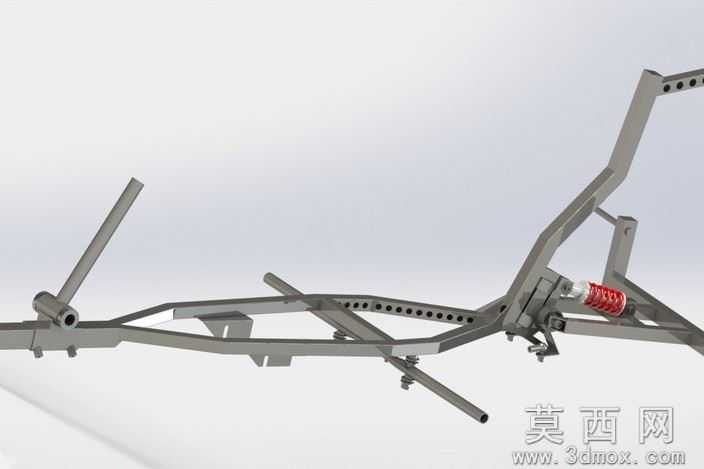

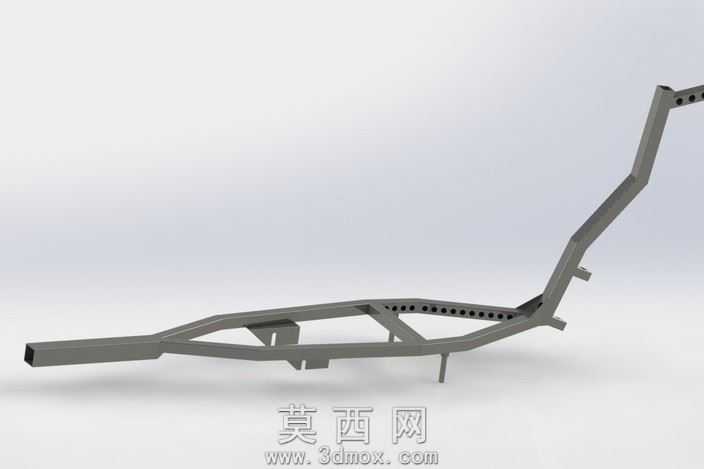

本作品为前置布局卧式三轮车的前车架三维建模设计，整体采用方管型材作为基础构建材料，建模过程中严格遵循管材激光切割、弯折成型后拼焊组装的实际加工工艺逻辑，还原真实车架生产的全流程结构特征。建模阶段首先完成车架主体纵梁的路径绘制，根据车轮安装位置、驾驶舱布局、转向机构安装空间的需求，对纵梁进行多段弯折曲率的精准调校，确保弯折后的管材轮廓既满足整体安装尺寸要求，又避免过小弯折半径导致的管材开裂、应力集中问题。主体纵梁搭建完成后，依次添加横向加强横梁、安装支耳、定位凸台等附属结构，所有横梁与纵梁的连接位置均预留焊接坡口特征，还原真实焊接装配的工艺细节；车架纵梁侧面规则排布的减重孔，经过受力仿真验证后确定孔径与孔距参数，在保证车架整体扭转刚度、弯曲强度满足使用要求的前提下，尽可能削减管材冗余重量，实现车架轻量化设计目标。材质设置阶段，主体车架结构赋予哑光金属钢材材质，还原冷轧方管焊接后的真实质感，对焊接接缝位置做细微的材质纹理区分，模拟焊接后打磨处理的表面效果；渲染阶段采用柔和的影棚布光方案，通过多角度光源照射凸显车架的弯折轮廓、加强筋结构与安装位特征，避免金属材质过强反光导致的结构细节丢失。设计过程中针对踏板扭矩传递路径做了专项结构优化，将踏板安装位的受力通过斜向加强梁直接传导至主纵梁核心受力区，降低远端扭矩对框架整体稳定性的影响，管壁厚度统一设置为2毫米，兼顾结构强度与整车轻量化需求，所有安装孔位、支耳位置均匹配通用三轮车的转向、悬挂、座椅安装标准尺寸，可直接导出工程图用于实际生产的激光切割、弯管、焊接工序，也可作为三轮车整车装配仿真、受力分析的基础三维模型使用。
