端侧伺服驱动防滑带式输送装置

　　在3C电子小零件组装、精密五金件分拣、食品内包装工位流转这类对输送节拍精度、物料定位稳定性有较高要求的产线场景里，普通摩擦驱动的平皮带输送机经常遇到两个棘手问题：一是长时间启停后皮带张力衰减出现打滑，导致输送步距偏差，后续工位的机械手取料定位失准；二是光滑带面在输送带一定倾角的工位段时，轻质工件容易出现滑移错位，无法满足定点上料、定点检测的工艺要求。这款端侧布置伺服驱动的防滑带输送机，正是针对这类细分场景的痛点做的结构优化设计。

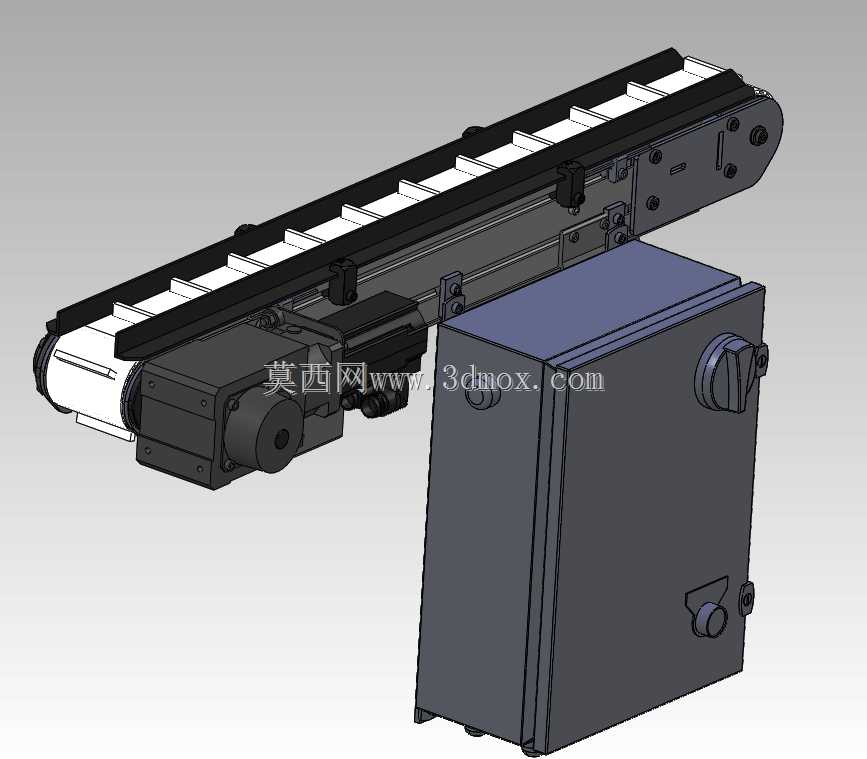

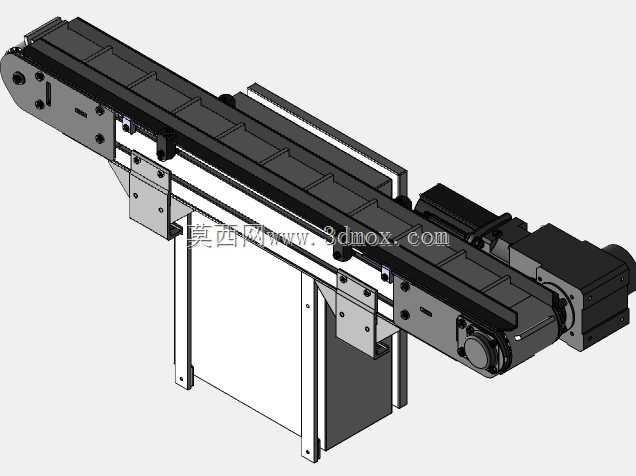

　　从结构布局来看，驱动单元没有采用传统的中间底置电机搭配链传动的方案，而是直接将伺服驱动组件集成在输送机的主动辊端侧，动力输出轴和主动辊采用直连式配合，省去了中间传动的链轮、同步带轮环节，一方面消除了中间传动件带来的背隙，让输送的启停响应速度提升，单步输送的位置重复精度可以控制在±0.2mm以内，完全匹配视觉检测、精密装配工位的定位要求；另一方面端侧集成的布局也压缩了设备整体的横向安装空间，对于产线排布紧凑、设备安装位宽度受限的场景，能减少不必要的空间占用。

　　输送带表面做了横向防滑挡条结构，挡条和带体采用一体硫化成型工艺，避免了后期粘接挡条容易脱落的问题，相邻挡条之间的间距可以根据输送工件的外形尺寸做适配调整，既可以在水平输送段分隔工件避免相邻工件磕碰，也可以在15°以内的小倾角提升段托住工件，防止工件因为重力出现下滑移位。带体的张紧机构布置在从动辊端的两侧支架上，采用细牙螺纹调节结构，调节时可以同步控制两侧张紧量，避免皮带因为两侧张力不均出现跑偏，日常维护时不需要拆解机身护板，直接在端侧就能完成张紧度调整，降低运维的操作难度。

　　机身主体采用挤压铝型材拼接成型，两侧的安装导轨预留了标准T型槽，不需要额外打孔就能直接加装光电传感器支架、工件挡停机构、导向护栏等附属配件，适配不同工艺段的功能拓展需求。端侧布置的电控箱体和驱动单元做了一体化整合，箱体内部预留了伺服驱动器的安装位、IO接线端子排，外部设置了电源开关、手动调试旋钮，设备接入产线时只需要连接主电源和上位机的控制信号就能完成调试，不需要额外外置电控柜，进一步减少了现场安装的布线工作量。

　　从安装边界来看，这款输送机的标准段机身高度可以根据产线的作业高度做适配调整，支撑脚采用可调式脚杯结构，安装时可以微调机身的水平度，抵消地面不平整带来的安装误差；设备的进料端和出料端都预留了和其他工位对接的安装接口，可以直接和振动盘上料机构、皮带接驳台、检测工位的载具平台做无缝衔接，不需要额外做过渡连接板。在实际运行过程中，伺服驱动的参数可以根据产线的节拍要求做灵活调整，既可以实现连续匀速输送，也可以根据上位机的信号做定距步进输送，启停过程的加减速曲线可以通过伺服参数自定义设置，避免启动加速度过大导致工件在带面上出现滑移，也能减少急停时的惯性冲击，延长皮带和驱动组件的使用寿命。

　　和普通的减速电机驱动的输送机相比，这款端侧伺服驱动的结构在低速运行时不会出现爬行现象，输送速度的稳定性更高，对于需要在输送过程中完成喷码、视觉检测、工件表面除尘这类需要匀速运行的工艺段，能保证检测和加工的一致性；防滑带的结构设计也拓宽了设备的适用场景，除了常规的水平输送，还能满足短距离小倾角的物料提升需求，不需要额外更换带型或者加装其他辅助结构。在结构设计阶段，设计人员特意将所有的转动副都做了密封防护处理，主动辊和从动辊的轴承位置都加装了防尘密封圈，即使在有少量粉尘的车间环境里运行，也能避免粉尘进入轴承导致卡滞，延长设备的维护周期。
