数显式温度调节控制器外观结构设计

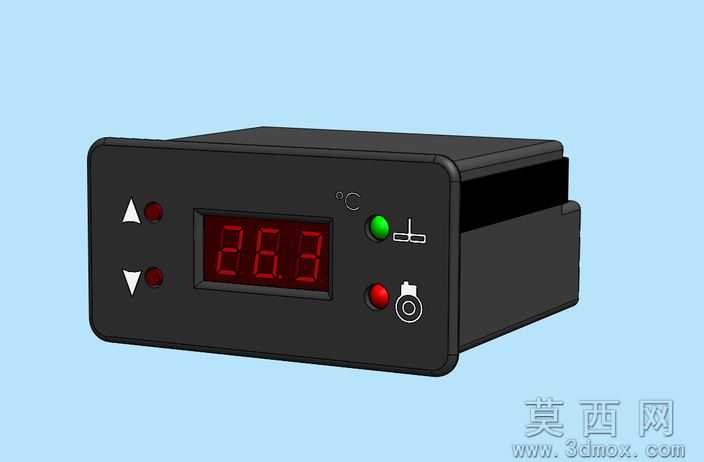

本作品为工业用数显温度调节控制器的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循工业仪表的通用尺寸规范，还原了嵌入式安装温控器的典型外观与结构特征。模型整体为长方体盒状结构，边角做了圆润过渡处理，符合工业设备的安全设计要求，外壳采用哑光黑色硬质塑料材质，渲染时通过调整材质粗糙度与反光参数，还原了工业塑料外壳的细腻磨砂质感，避免过度反光影响面板显示区域的视觉呈现。正面面板区域的布局完全参照常规温控仪的人机交互逻辑设计：左侧设置上下两个三角标识的参数调节按键，按键旁搭配红色状态指示灯，用于指示参数调节状态；中部为嵌入式红色数码管显示屏，建模时单独构建了数码管的字模结构与外层透明保护罩，渲染时通过自发光材质模拟数码管点亮时的红色发光效果，屏幕旁标注摄氏度符号，明确温度显示的单位属性；右侧依次设置绿色运行状态指示灯、红色报警指示灯，同时搭配功能标识图标，清晰区分设备的运行、报警状态与对应功能按键。模型的侧面与后部预留了安装卡扣与接线区域的结构示意，完整还原了温控器的安装适配结构，整体建模过程中对面板上的丝印标识、按键凹凸结构、指示灯的内嵌结构都做了精细化处理，没有出现结构穿模或比例失调的问题。渲染阶段采用浅蓝色纯色背景，搭配柔和的环境光与定向补光，既突出了温控器黑色外壳的轮廓层次，也清晰展现了面板上各个交互部件的位置与形态，让整个模型的视觉呈现贴近真实工业产品的实物效果，可用于温控类产品的外观方案验证、教学演示或产品宣传素材制作。
