汽车燃油切断用停止电磁油气阀结构模型

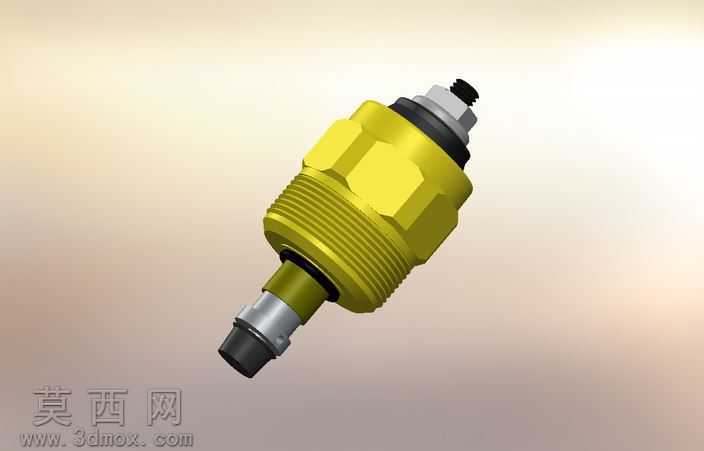

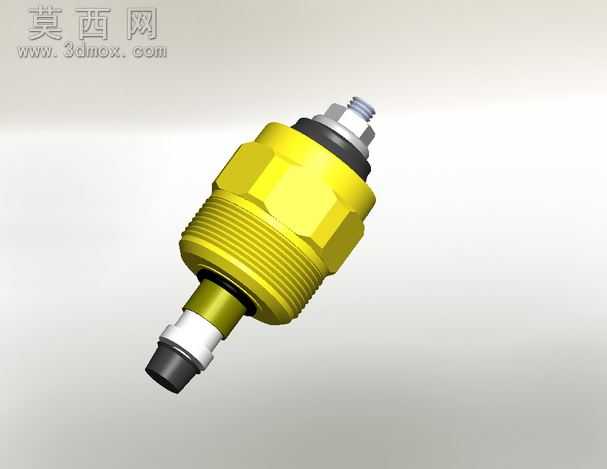

本模型为汽车燃油系统配套的停止电磁油气控制阀三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循车用电磁控制阀的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。首先从主体外壳结构入手，针对黄色六角主体部分，建模时通过拉伸凸台构建基础柱体后，使用异形孔向导与螺旋线扫描功能加工出外螺纹安装结构，六角拧动面做了0.2mm的倒角处理，还原实际零件的加工工艺特征，避免锐边结构的失真。中部的电磁线圈包覆壳体做了分色材质区分，黄色绝缘壳体部分赋予哑光工程塑料材质，表面添加细微的磨砂纹理贴图，还原PA66加玻纤材质的真实质感，金属螺纹部分赋予镀锌钢材质，调整金属粗糙度参数至0.8μm，模拟机加工后的金属哑光光泽。顶部的接线端子部分，分别构建了金属螺杆、绝缘密封垫、锁紧螺母三个独立零件，金属接线端赋予镀镍金属材质，绝缘垫圈采用黑色橡胶材质，调整材质的反光度与凹凸贴图，还原橡胶密封件的表面细微纹理。下部的阀芯伸出部分，依次构建了金属导向套、白色绝缘隔套、黑色密封端头三个结构，导向套与主体螺纹部分做了同轴度配合约束，隔套部分采用POM工程塑料材质，密封端头采用耐油丁腈橡胶材质，特意在密封端头边缘做了微小的圆角处理，还原实际密封件的压装工艺特征。建模过程中对所有装配零件添加了正确的配合约束，螺纹连接部分采用同轴心与端面重合配合，滑动阀芯部分添加了轴向滑动的限位配合，可直观演示阀芯的动作行程。渲染阶段采用工作室三点布光方案，主光源从模型左上方45度角打光，添加软阴影效果突出主体的六角轮廓与螺纹细节，辅光源从右侧补光消除暗部死黑，顶部添加轮廓光勾勒零件边缘，背景采用浅灰色渐变背景突出模型主体，材质渲染时调整了不同材质的反射率与折射参数，让工程塑料、金属、橡胶三类材质的视觉区分度清晰，既还原了零件的工业质感，也清晰展现了各部分的结构层次。设计思路上围绕车用停油电磁阀的功能需求展开，外部六角结构用于安装时的拧动受力，外螺纹结构用于将阀件固定在燃油管路的安装基座上，顶部接线端用于连接车辆控制电路，通电时电磁线圈产生磁力吸合内部阀芯，断电时阀芯在弹簧作用下复位切断燃油油气通路，模型完整还原了该功能对应的全部外部结构与装配关系，可用于汽车燃油系统原理演示、零部件结构教学、维修拆装模拟等场景。
