从动链轮与销双轴承组合结构设计

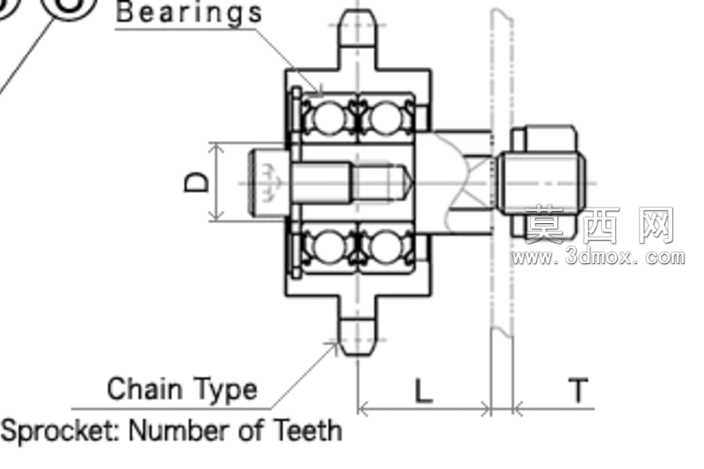

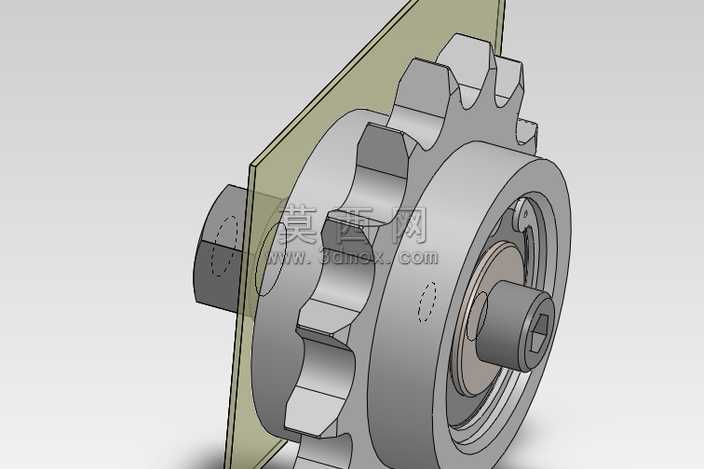

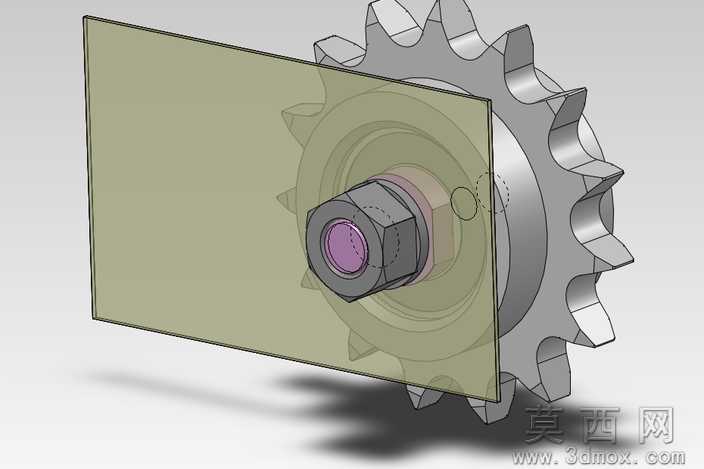

本模型为从动链轮与销双轴承组合传动结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械传动设计规范，对各部件的配合公差、装配关系进行了精准还原。模型整体采用自底向上的装配建模思路，首先完成销轴、双列轴承组件、从动链轮本体等单个零件的建模：销轴部分根据传动载荷需求设计了适配的轴径与定位轴肩，轴肩过渡处做了圆角处理以降低应力集中风险；双轴承组件采用对称布置结构，建模时还原了轴承内外圈、滚动体、保持架的完整结构，滚动体与滚道的配合间隙按照标准轴承的装配要求设置，保证模型可直观展示轴承的支撑原理；从动链轮部分根据链传动的啮合要求，绘制了标准齿形轮廓，通过拉伸、阵列等特征完成链轮本体建模，链轮轮毂处设计了与轴承外圈配合的安装位，保证轴承安装后同轴度符合传动要求。装配阶段按照实际装配顺序依次完成销轴与内圈配合、轴承外圈与链轮轮毂配合、链轮与销轴的轴向定位等装配约束，所有配合关系均采用贴合、同轴、对齐等标准装配约束，无冗余约束或过约束问题，模型可实现虚拟装配干涉检查，直观验证各部件的装配合理性。材质设置上，销轴与链轮采用合金结构钢材质，赋予金属磨砂质感，轴承滚动体采用轴承钢材质，表面设置高反光金属质感，保持架采用冲压钢材质，不同部件的材质区分清晰，便于观察各零件的结构边界。渲染阶段采用柔和的工业环境光，对轴承啮合部位、链轮齿形部位做了重点光影处理，可清晰展示双轴承支撑的结构优势，即通过双轴承对称布置提升链轮转动的稳定性，降低销轴承受的径向载荷，减少传动过程中的晃动与磨损。设计过程中充分考虑了链传动从动端的实际工况，针对从动链轮易出现的偏载、转动卡滞问题，通过双轴承的跨距布置优化受力分布，销轴的轴向定位结构可有效防止轴承窜动，整体结构紧凑，传动可靠性高，可作为链传动机构从动端设计的参考模型，用于机械传动结构的教学演示、方案验证或非标设备的传动部件选型参考。
