工程用轮式装载作业设备结构设计

　　在散料转运、基建施工、矿山采掘、厂区物料周转等场景中，轮式装载设备是衔接物料采掘与转运环节的核心作业单元，不同于履带式装载设备的高接地比压特性，轮式结构的转场速度更快，对硬化铺装路面的破坏程度极低，既可以在市政施工的沥青路面完成路基层填料铲运，也能在商混站完成砂石骨料的堆垛与上料，还可在厂区内完成生产废料、成品件的短距离转运，适配场景覆盖从野外施工到室内厂区的多类作业环境。

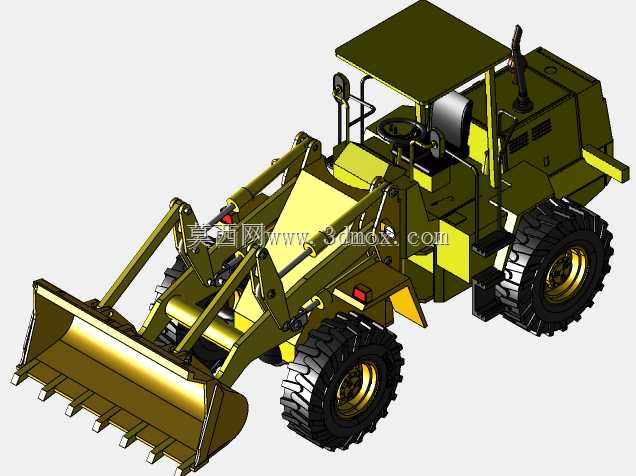

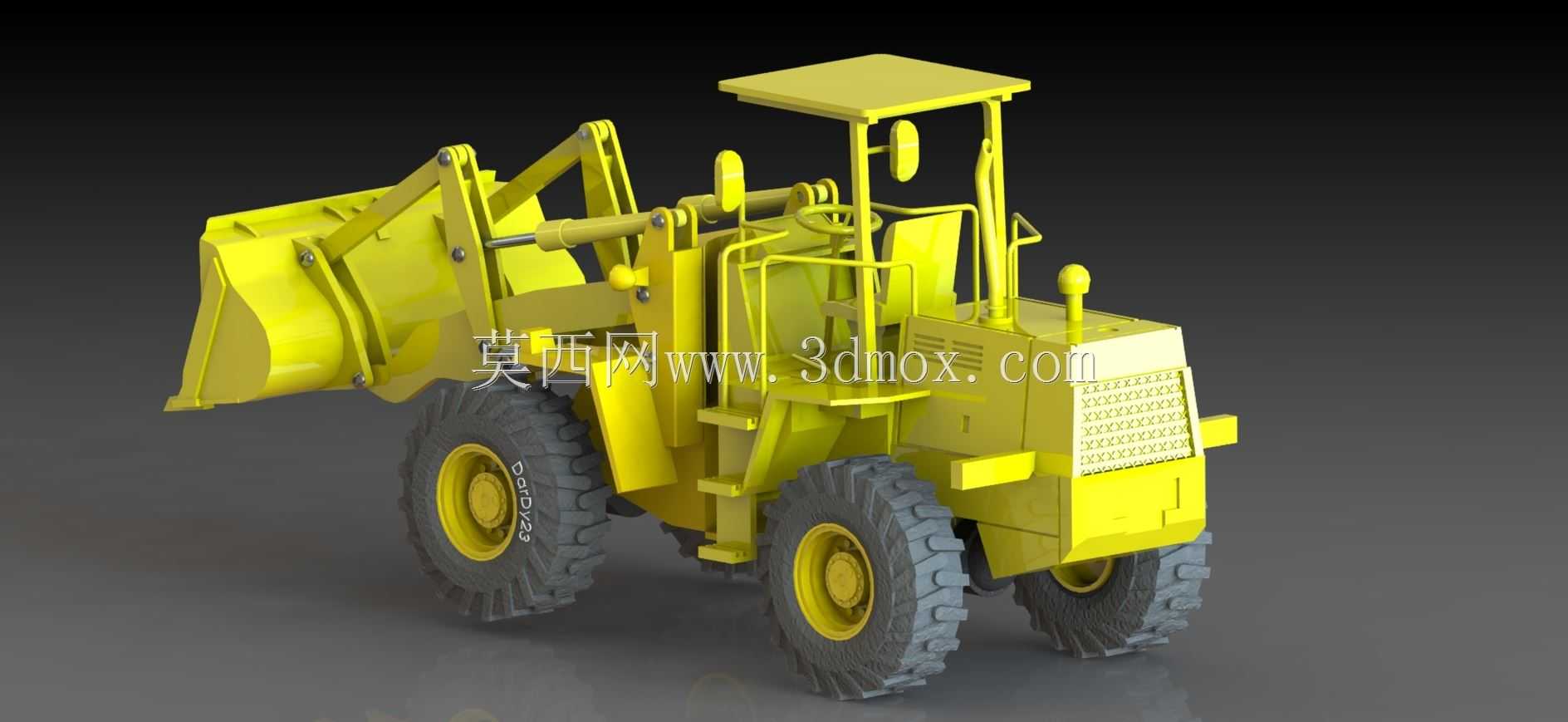

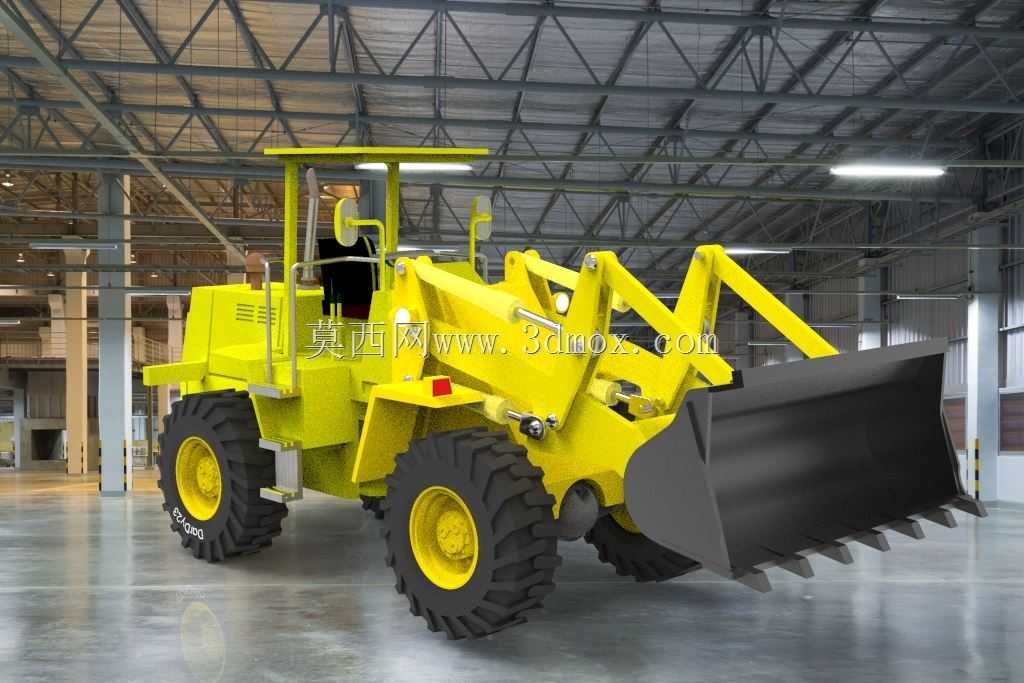

　　这套轮式装载设备的整体结构围绕作业效率与通过性做平衡设计，前端工作装置采用反转六连杆机构，该机构的传力路径经过多轮迭代优化，铲斗在举升过程中能保持接近平动的姿态，避免举升过程中散料从铲斗后侧洒落，同时转斗油缸的布置位置避开了前端物料冲击的核心区域，减少作业过程中落料对油缸活塞杆的磕碰损伤。铲斗斗刃采用耐磨合金材质的斗齿结构，斗齿与斗体采用可拆换的销接固定方式，当斗齿磨损到限后可直接在作业现场完成更换，无需整体切割焊接，大幅降低运维的时间成本。铲斗的斗容匹配整机的倾翻载荷设计，在最大举升高度下的额定载荷留有足够安全余量，避免偏载作业时出现整机失稳前倾的风险。

　　动臂结构采用箱型焊接截面，上下翼板与腹板的厚度根据应力分布做差异化设计，在动臂与车架铰接、动臂与铲斗铰接、动臂与举升油缸铰接的应力集中区域，额外增设了加强筋板，避免长期交变载荷作用下出现焊缝开裂的问题。举升油缸与转斗油缸均采用液压锁止结构，当液压管路出现意外破损时，油缸能自动锁止当前位置，防止工作装置突然下坠引发安全事故。驾驶室采用高架布置结构，驾驶员的视野范围可覆盖前端铲斗的整个作业区域，同时能观察到后轮的转向轨迹，在狭窄厂区内作业时无需额外人员指挥即可完成转向与对位。驾驶室内部的操纵杆采用人机工程布局，常用的举升、转斗操作的行程与操纵力经过匹配，长时间作业也能降低驾驶员的操作疲劳。

　　行走系统采用大花纹深沟槽的工程轮胎，轮胎的接地比压经过核算，在松软沙土地面作业时不会出现过度陷车的问题，轮边配置行星减速结构，将传动系统的扭矩放大后传递到车轮，保证铲装阻力较大时车轮能输出足够的驱动力。前后车架采用中央铰接结构，铰接点配置圆锥滚子轴承，可承受转向过程中的径向与轴向复合载荷，转向油缸采用双缸对称布置，转向时左右油缸的推拉力形成力偶，转向动作平顺无卡滞，最小转弯半径经过优化，在狭小的料场通道内也能完成掉头作业。

　　整机的外形尺寸充分考虑常规道路运输的限界要求，整机宽度控制在常规平板运输车辆的装载宽度范围内，转场运输时无需拆解工作装置即可直接固定装车，最大举升高度匹配常规货运车辆的货厢栏板高度，可直接将物料卸入货运车辆的货厢内部，无需额外的转运设备辅助。后车架的配重块重量根据前端满载铲斗的载荷做匹配，保证铲斗满载举升到最高位置时，整机的纵向稳定性符合工程设备安全规范要求，配重块的外形采用流线型设计，减少转场行驶过程中的风阻，同时避免作业过程中物料堆积在配重与车架的衔接缝隙中。

　　动力系统布置在后车架的配重上方，整机的重心靠近铰接点位置，前后轴的轴荷分配在空载与满载状态下都处于合理区间，既保证空载时前轮有足够的转向附着力，也保证满载时后轮不会出现载荷过小导致的打滑问题。液压系统的管路采用分层布置，高压管路与回油管路之间留有足够的间隙，避免管路摩擦导致的破损，管路接头采用密封性能可靠的锥面密封结构，长期高压作业下也不会出现液压油渗漏的问题。整机的维护点全部布置在易于接近的位置，日常的机油检查、滤芯更换、黄油加注等操作无需拆解外围护板，可直接在地面完成，降低日常维护的操作难度。
