巴哈赛车双叉臂式前悬架结构设计

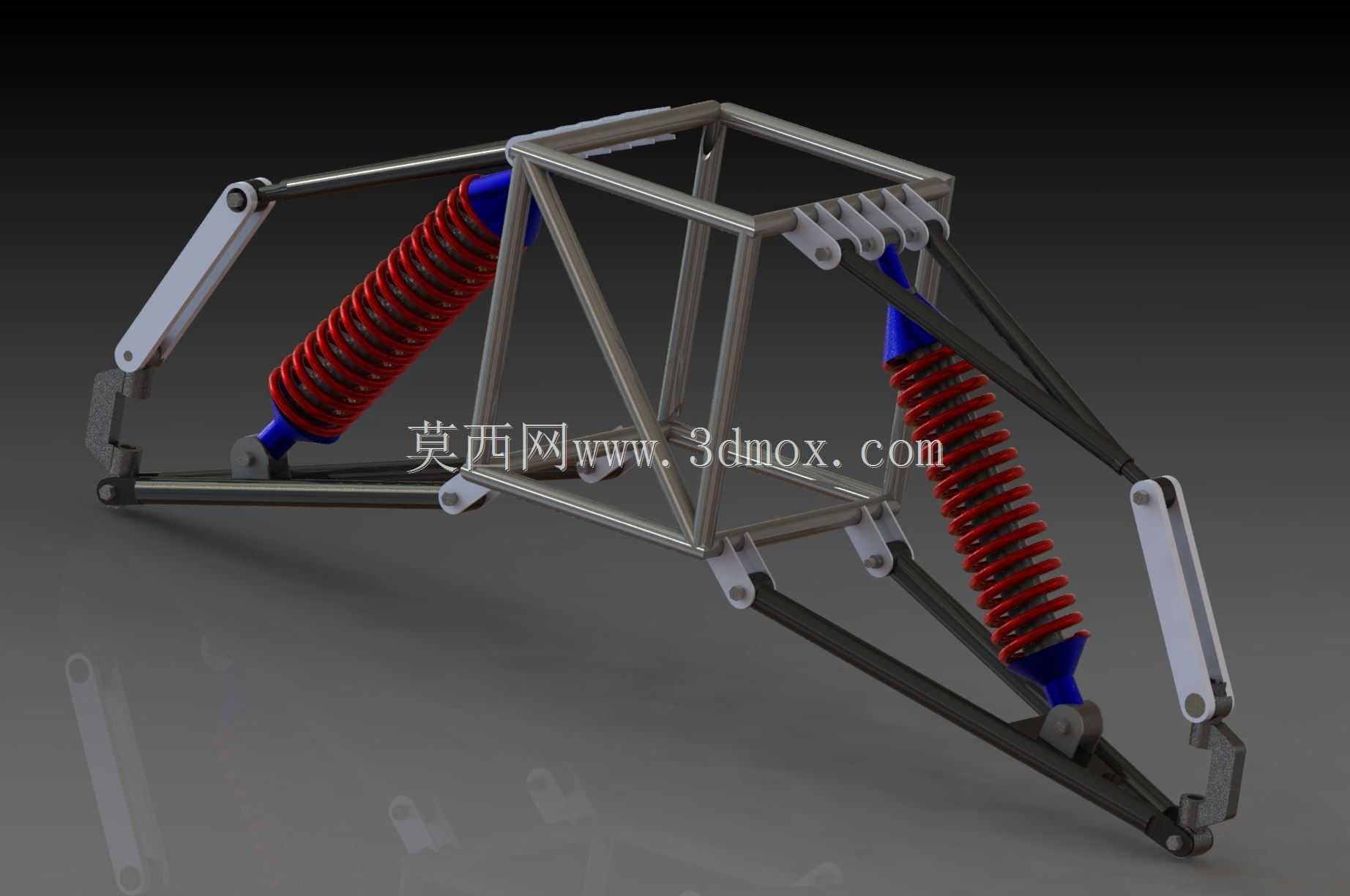

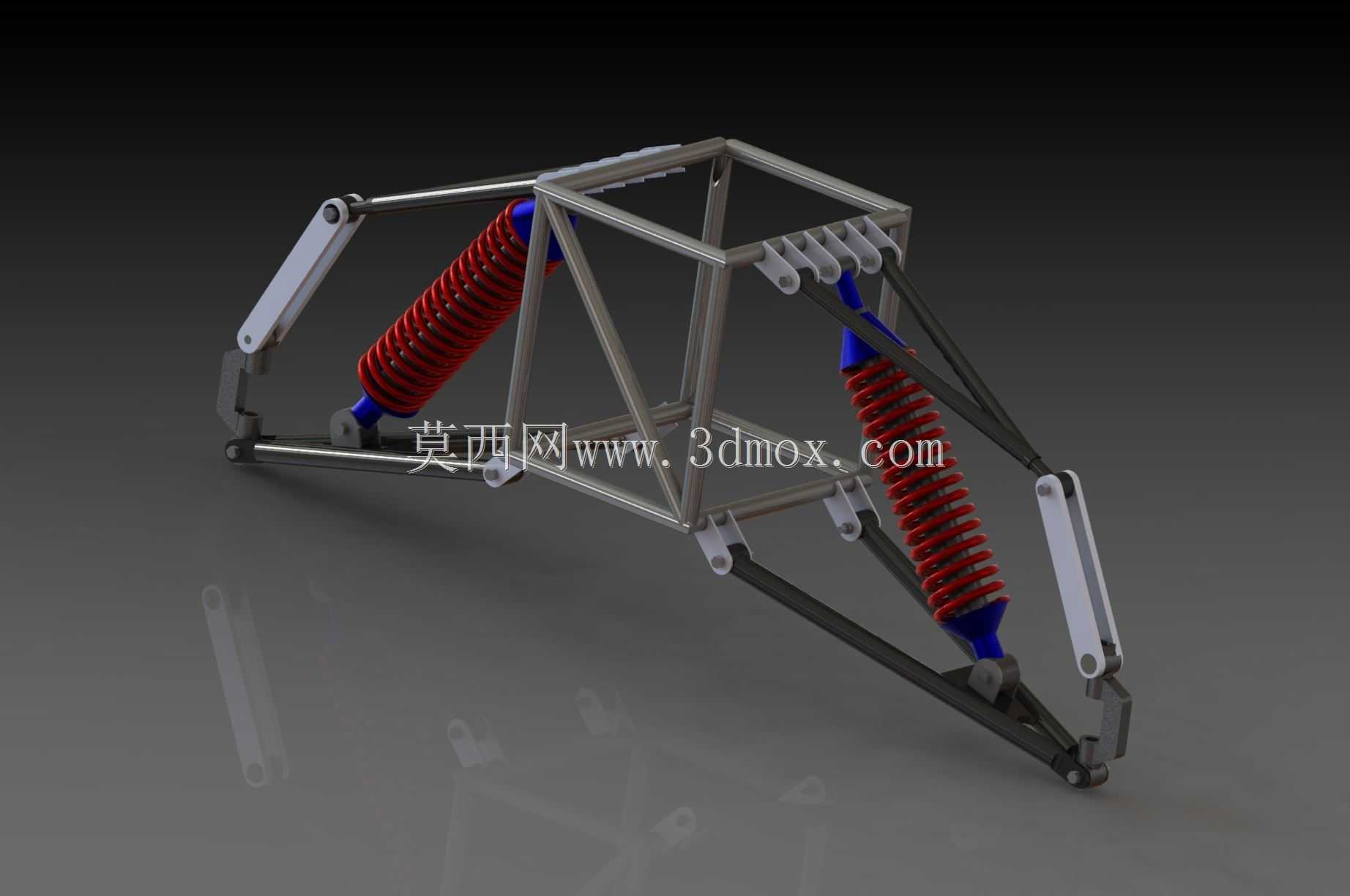

　　这套悬架结构针对SAE巴哈越野赛事的非铺装路面行驶需求开发，核心作用是连接车架与前轮转向节，在车辆飞跃、颠簸、侧倾工况下传递车轮与车架间的所有力和力矩，同时缓冲路面冲击、保证轮胎接地面积，避免车轮离地导致的牵引力丢失或转向失控。从结构布局来看，采用不等长双叉臂独立悬架形式，上下控制臂均为钢管焊接三角结构，上控制臂长度略短于下控制臂，这种设计能在车轮上下跳动时主动优化外倾角变化轨迹，让轮胎在压缩行程中保持合适的负外倾，抵消车身侧倾带来的轮胎接地角度偏移，在砂石、泥泞、坑洼路面都能让胎面尽可能贴合地面，提升抓地力极限。减震器采用螺旋弹簧与阻尼筒集成的结构，倾斜布置在车架主桁架与下控制臂之间，安装角度经过运动学校核，

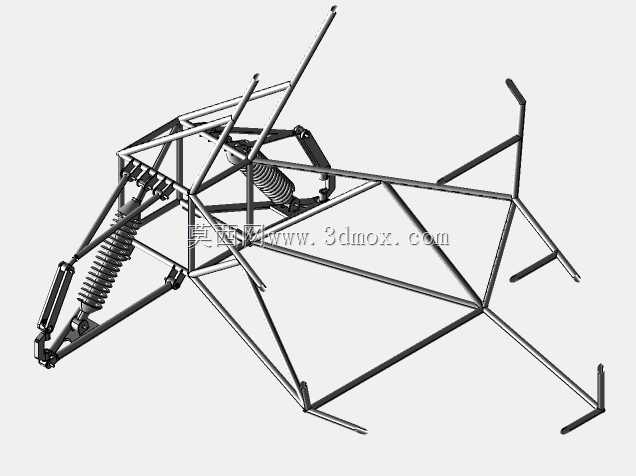

　　既可以利用杠杆比放大减震行程，吸收大落差冲击的能量，又能避免减震器在极限压缩时与车架钢管、转向拉杆发生运动干涉。车架连接端采用统一规格的杆端关节轴承，通过焊接在车架钢管上的安装耳片实现铰接，关节轴承自带的自润滑衬套可以在多方向摆动时减少摩擦阻力，同时补偿安装过程中的微小公差，避免硬连接带来的应力集中，在长时间越野颠簸工况下也不会出现连接点开裂的问题。转向节与控制臂的连接点位置经过轮跳仿真验证，主销内倾、后倾参数都匹配巴哈赛车的低速大扭矩转向特性，转向时的回正力矩适中，在泥泞路面转向时不会出现打手或者回正不足的问题。安装边界方面，整套悬架的车架安装点全部集中在车头段的空间桁架结构上，桁架采用4130铬钼钢管焊接，

　　三角形的腹杆结构可以分散悬架传递过来的冲击载荷，不会出现局部应力过大导致的车架变形；轮距方向的安装宽度匹配赛事规则要求的前轮距范围，减震器的上下安装点间距在静态时处于减震总行程的中间位置，预留了足够的压缩与拉伸余量，飞跃落地时不会出现减震触底或者拉脱的情况。控制臂的钢管壁厚、管径都经过强度校核，在承受3倍整车重量的冲击载荷时，变形量控制在弹性范围内，不会出现塑性变形影响定位参数。转向拉杆布置在上控制臂上方，与上控制臂的运动轨迹做了随动匹配，车轮上下跳动时的转向干涉量控制在允许范围内，不会出现颠簸路段自动转向的问题。这套结构的设计思路完全围绕越野赛事的极端工况展开，没有多余的装饰性结构，所有杆件的布置都优先考虑运动空间、

　　强度与维护便利性，减震器的安装位置预留了足够的拆装空间，赛事过程中更换减震器或者调整弹簧预紧度时不需要拆解周边其他结构；控制臂的铰接点全部采用开口销固定的穿销结构，野外赛场出现控制臂变形时可以快速拆解更换，不需要复杂的专用工具。在实际赛事应用中，这套悬架可以应对连续搓板路、炮弹坑、飞跃台等多种复杂路况，螺旋弹簧的刚度匹配整车整备质量，阻尼调校偏向压缩侧阻尼略小、拉伸侧阻尼略大，压缩时可以快速吸收冲击，拉伸时拉住车身避免多余的弹跳，连续颠簸时车轮不会出现多余的上下振动，车手可以更精准地控制行驶轨迹。侧倾工况下，左右悬架的刚度匹配合理，车身侧倾角控制在合适范围，高速过弯时不会因为侧倾过大导致内侧车轮离地，同时也不会因为刚度过大导致颠簸时车轮跳离地面。所有铰接点的防尘设计也适配越野环境，关节轴承外侧都预留了防尘套安装位，可以阻挡泥沙进入轴承内部，延长部件的使用寿命，减少赛事过程中的维护工作量。
