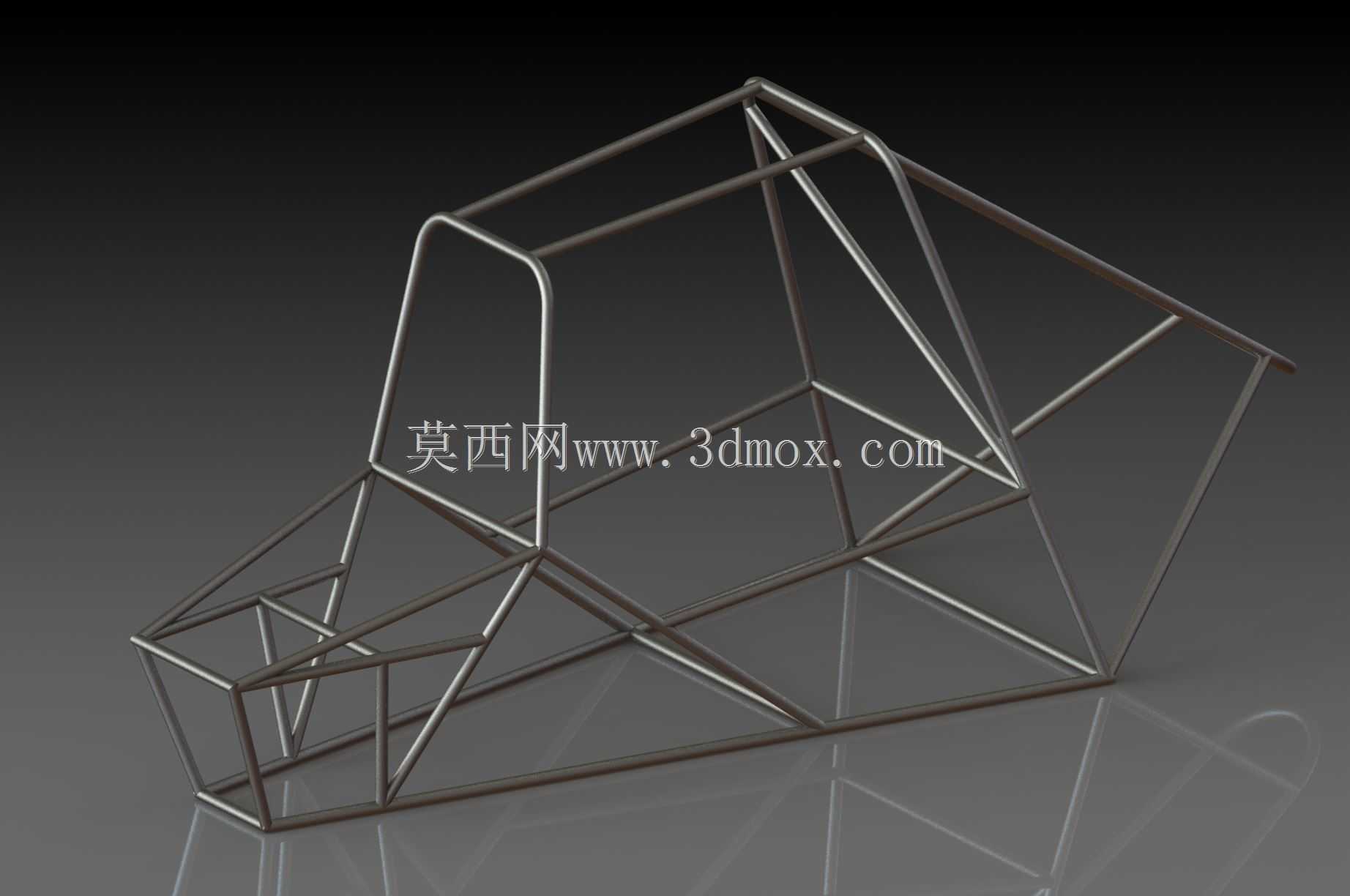

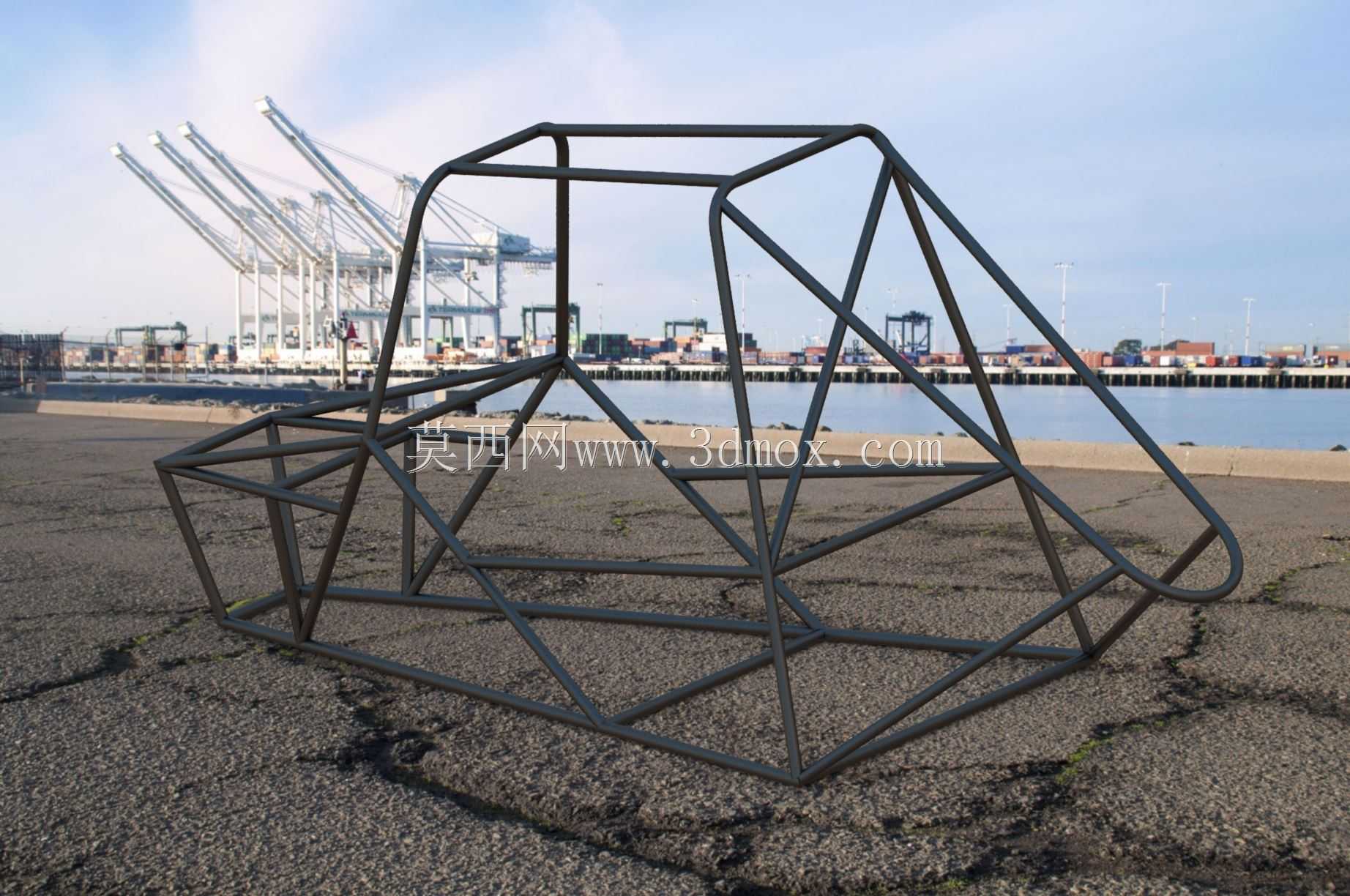

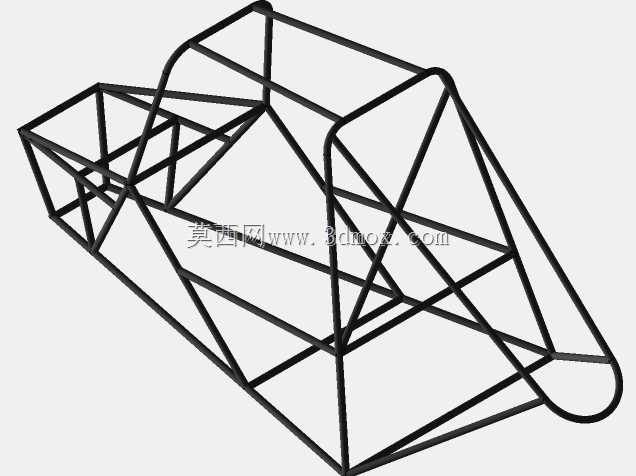

巴吉赛车钢管桁架式车架结构设计

　　前部区域是动力总成与前悬架的安装舱，钢管排布预留了发动机、变速箱的安装空间，前悬的上下摆臂安装点、转向机固定座、减震器塔顶都直接焊接在主桁架的加强节点上，避免额外支架带来的应力集中；中部是乘员舱区域，也就是整个车架刚度最高的部分，围绕驾驶位、副驾驶位形成了连续的防滚环结构，侧向的斜撑钢管从主防滚环一直延伸到车门槛位置的纵梁，顶部的横向钢管连接左右防滚环，形成封闭的顶部防护结构，哪怕车辆发生完全侧翻甚至滚翻，乘员舱的变形量也能控制在安全范围内，不会侵入乘员生存空间；后部区域是后悬架、油箱与散热系统的安装位，后悬的安装点同样通过斜撑把载荷分散到主纵梁上，避免单点受力导致钢管开裂。设计这类管式车架的时候，首先要确定的是硬点边界：这套钢管桁架结构是巴吉越野赛车的核心承载基体，也就是赛事领域常说的管式车架，区别于量产乘用车的承载式或非承载式车身，这类全空间桁架结构是越野拉力赛事、大学生方程式赛事、自制越野改装车领域应用最广泛的承载方案，完全靠不同规格的冷拔无缝钢管拼接形成封闭受力体系，不需要额外的冲压车身覆盖件承担载荷，所有底盘部件、动力总成、悬架系统、安全防护结构都直接固定在这套框架的对应节点上。从实际使用场景来看，这类车架主要适配非铺装路面的高速越野行驶工况，不管是沙漠冲坡、戈壁穿越还是林道拉力，都要承受连续的颠簸冲击、飞跳落地的瞬时过载、甚至侧翻翻滚时的碰撞载荷，所以整个框架的受力逻辑完全围绕多工况下的载荷传递设计。从结构布局来看，

　　整车的轴距、轮距、离地间隙、驾驶员坐姿高度、动力总成的外形尺寸、悬架的行程参数都是前期要锁定的硬指标，所有钢管的走向都不能和这些硬点发生干涉，比如驾驶员的腿部空间、方向盘的操作空间、换挡机构的活动范围都要在框架搭建的时候提前预留，不能等框架焊完再切割修改，那样会直接破坏整个桁架的受力连续性。钢管的选型也完全匹配受力大小，主纵梁、主防滚环这些承受主要弯曲、扭转载荷的部位会采用大管径厚壁的无缝钢管，而一些次要的支撑结构、覆盖件安装支架则会采用小管径薄壁钢管，在保证整体刚度强度的前提下尽可能控制整备质量，毕竟越野赛事里簧下质量和整车整备质量对操控性的影响非常直接，过重的车架会直接导致悬架响应变慢、飞跳落地时冲击载荷过大。

　　节点的设计是整个车架可靠性的核心，所有钢管的连接点都要做到相贯线完全贴合，避免出现缝隙焊接的情况，多根钢管交汇的节点会额外增加加强衬片，把集中应力分散到更大的接触面积上，尤其是悬架安装点、安全带固定点这些承受交变载荷的位置，都会做双层钢管加强或者增加加强筋，防止长期颠簸行驶出现焊缝开裂、钢管变形的问题。从安装边界来看，这套车架的底部预留了发动机机脚、变速箱悬置的安装平面，前后悬架的安装点坐标完全匹配双叉臂独立悬架的几何参数，保证车轮跳动时的定位参数变化在设计范围内，乘员舱内的踏板安装位、座椅安装滑轨固定点、安全带安装点都符合越野赛事的安全规范，油箱的安装位置被布置在乘员舱后方的主桁架保护区内，避免碰撞时出现燃油泄漏的风险。

　　和量产车的冲压焊接车架相比，这种管式桁架结构的优势非常明显：一是设计自由度高，可以完全根据赛事需求、零部件选型灵活调整框架结构，不需要开模，小批量定制甚至单人自制都能实现；二是扭转刚度远高于同重量的冲压车架，越野行驶时车身的扭转变形小，悬架的运动几何更稳定，操控精度更高；三是碰撞安全性好，连续的钢管结构在受到冲击时能通过钢管的塑性变形吸收能量，同时保持乘员舱的完整性，这也是为什么所有专业越野赛车都采用这类结构的核心原因。实际搭建这类车架的时候，通常会先在定位平台上按照三维模型的坐标打出各个硬点的定位标记，用夹具固定每一根钢管的位置，先点焊定位确认所有尺寸、安装位没有偏差之后再满焊，焊接完成后还要对所有焊缝进行探伤检查，关键受力节点还要做应力测试，确保整个框架的可靠性满足赛事使用要求。
