单缸活塞式动力机构曲柄滑块传动结构

　　这套曲柄滑块传动结构，是单缸活塞式动力输出单元的核心运动转化载体，在小型内燃动力装置、教学演示实验台、微型动力输出设备中都有对应的应用场景，核心作用是实现活塞的直线往复运动与曲轴旋转运动之间的双向能量转换，既可以作为内燃机做功端将燃气爆发压力转化为旋转扭矩输出，也可作为往复泵类设备的动力端将旋转输入转化为活塞的直线抽吸动作。

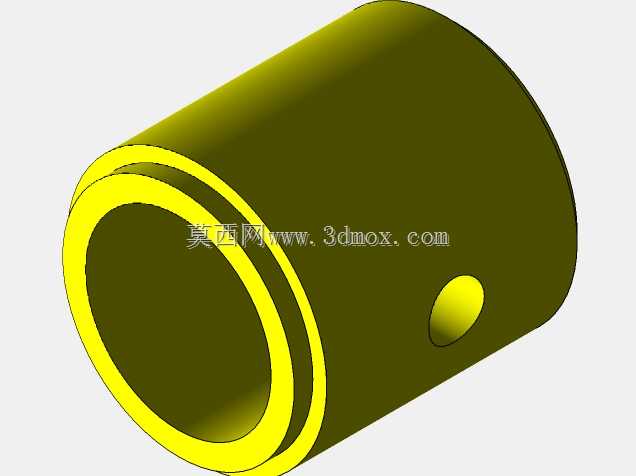

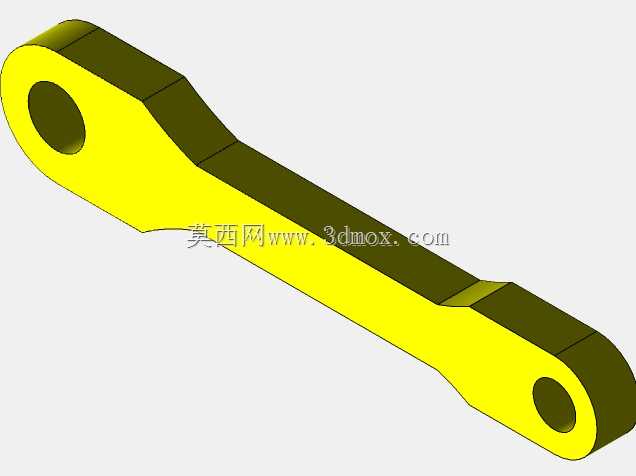

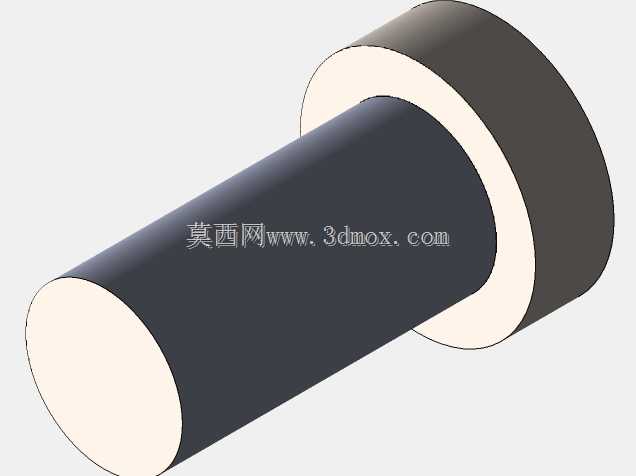

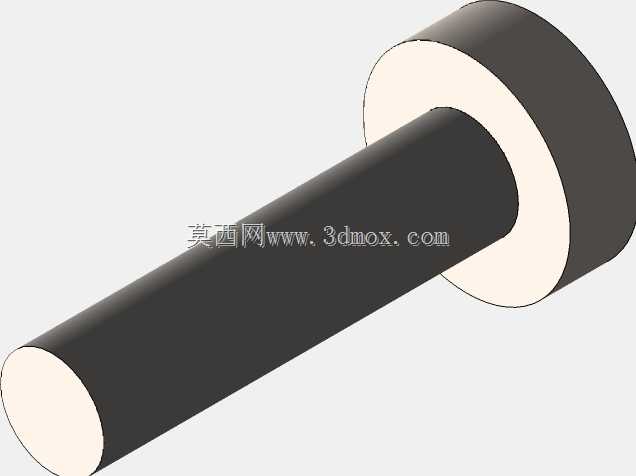

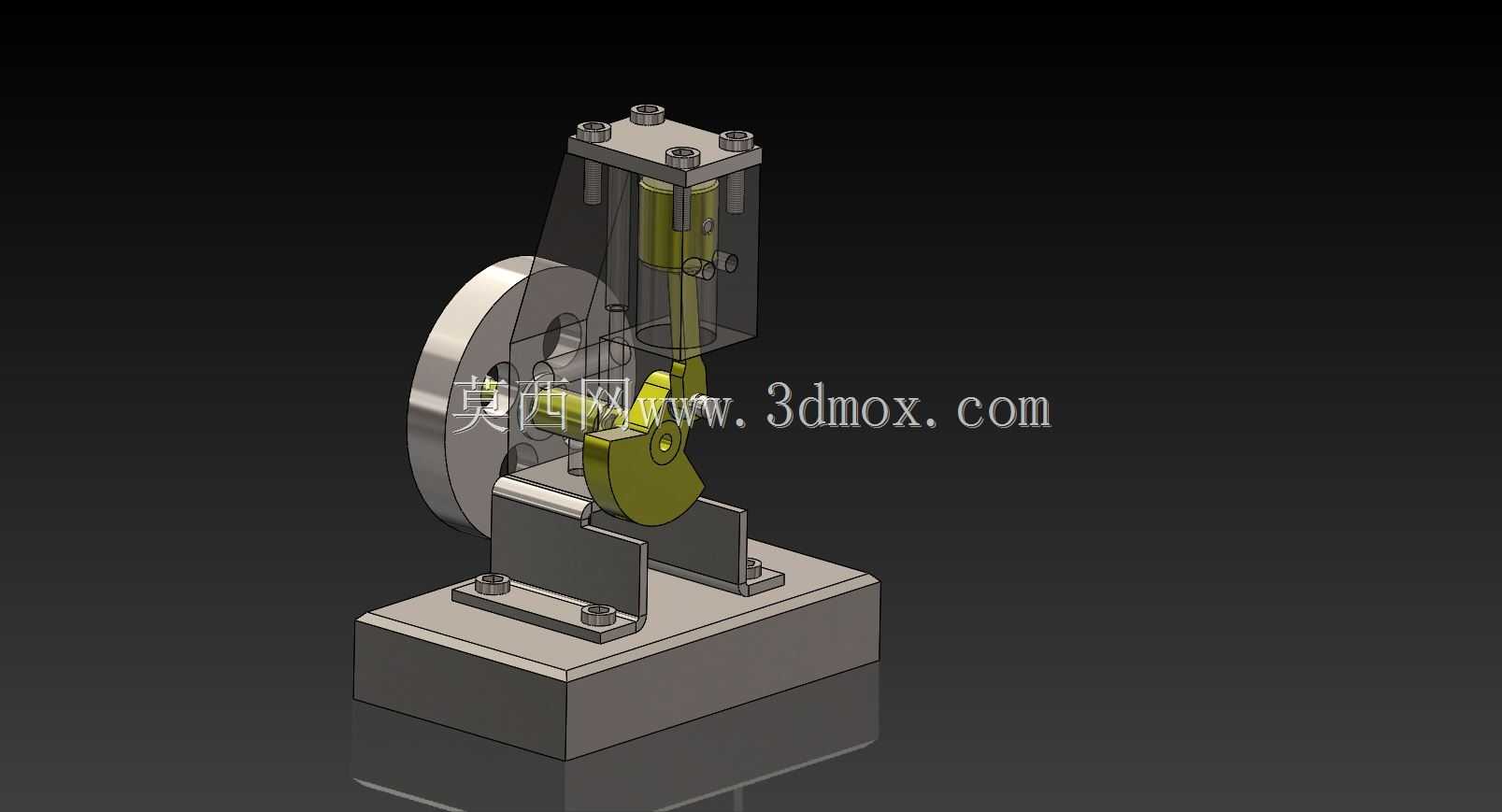

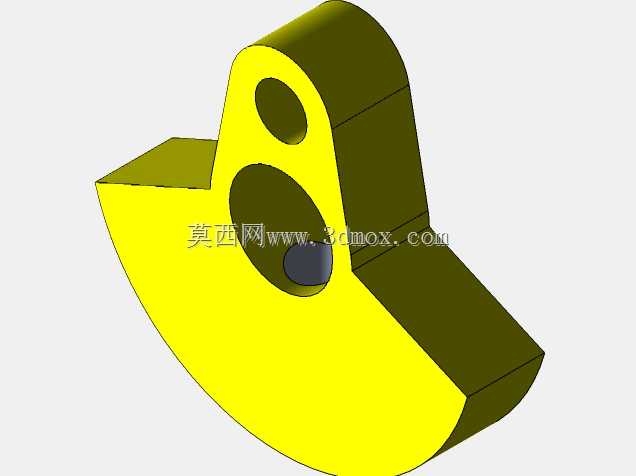

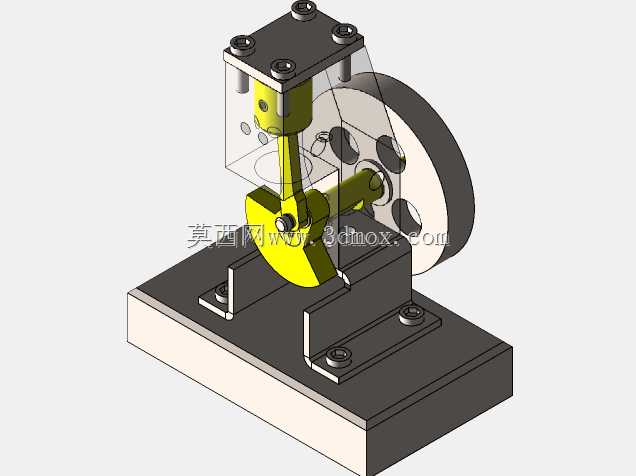

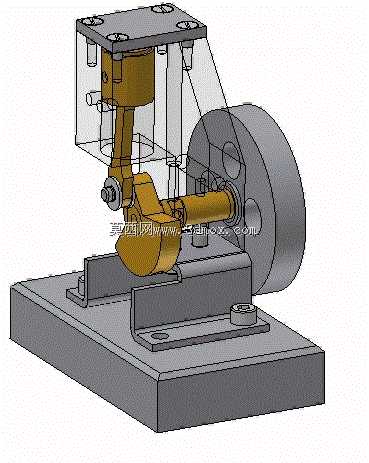

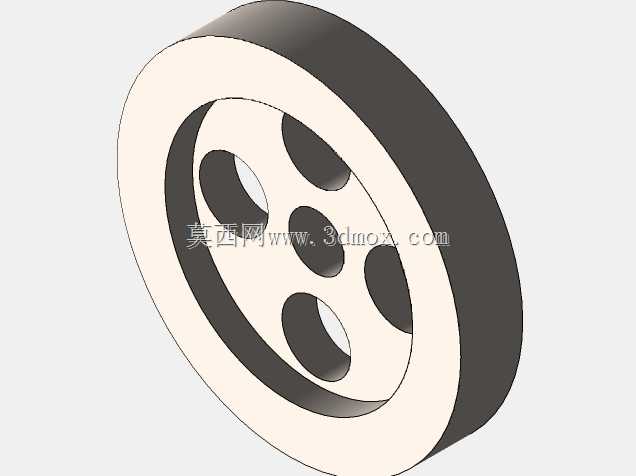

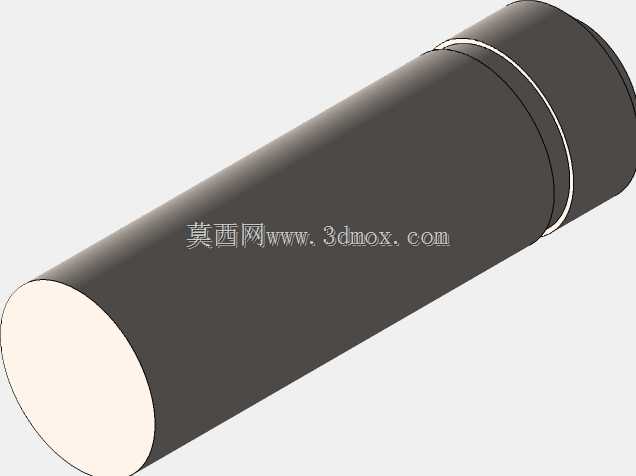

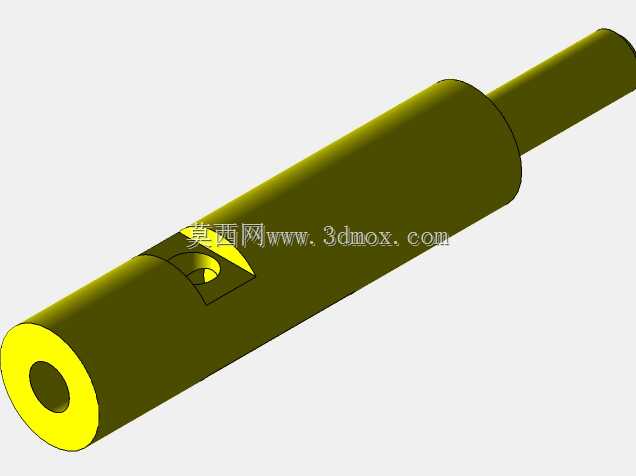

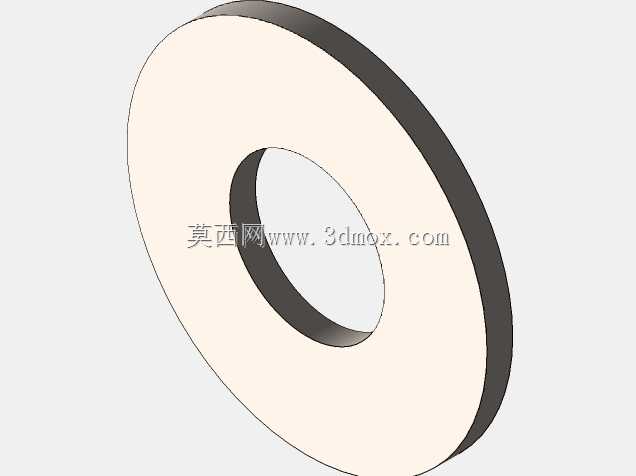

　　从实际功能特性来看，整套结构包含活塞组件、连杆传动件、曲轴飞轮组、缸体支撑框架、安装底座五个核心部分，活塞与缸套内壁采用间隙配合设计，预留了热膨胀余量与润滑介质存储空间，连杆两端分别通过活塞销与曲柄销完成铰接，铰接位置设计有耐磨衬套安装位，可降低长期往复运动过程中的接触磨损，曲轴输出端配套的飞轮结构，主要作用是存储旋转过程中的转动惯量，抵消活塞往复运动到上下止点时的运动死点冲击，保证整套机构运转过程的平顺性，避免出现卡滞或转速波动过大的问题。

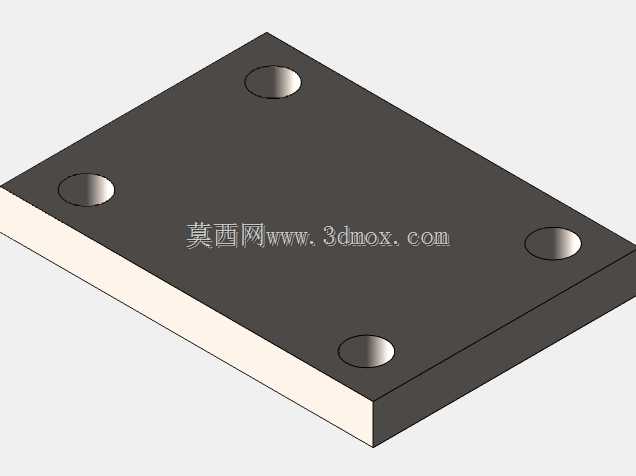

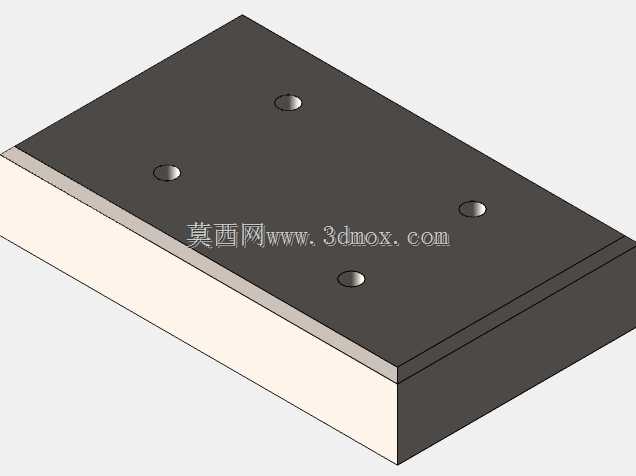

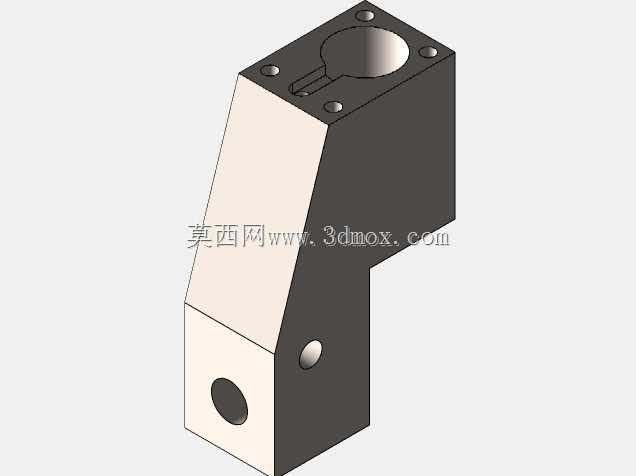

　　设计过程中首先要确定的是曲柄回转半径与连杆长度的比值，这个参数直接决定了活塞的行程大小、连杆摆角范围以及整套机构的侧向力负载，通常这类小型演示用动力机构的连杆长度会设置为曲柄半径的3-4倍，以此降低活塞对缸壁的侧向压力，减少运转过程中的摩擦损耗与振动幅度。支撑框架部分采用半透明防护与金属立柱结合的结构，既可以直观观察内部活塞与连杆的运动状态，也能为缸套部分提供足够的支撑刚度，避免活塞运动过程中缸体出现形变偏移。底座采用整体式铸铁结构设计，平面度公差控制在0.05mm以内，可通过底部预留的四个螺栓安装孔固定在实验台架或设备基座上，安装时需要保证曲轴轴线与底座安装平面的平行度误差不超过0.1mm/m，防止运转过程中出现附加弯矩导致曲轴弯曲变形。

　　从安装边界尺寸来看，整套机构的总长度由飞轮直径、曲轴伸出长度、缸体纵向尺寸共同决定，总宽度不超过底座的横向跨度，总高度从底座安装面到缸体顶部盖板的距离适配常规小型实验台的安装空间，飞轮外边缘与底座侧边预留了足够的安全间隙，避免运转过程中飞轮与周边安装部件发生干涉。缸体顶部预留了燃烧室模拟接口或者介质进出接口，可根据不同的应用场景对接对应的功能部件，比如作为内燃机演示模型时可对接点火模拟组件，作为往复泵使用时可对接进出液管路。

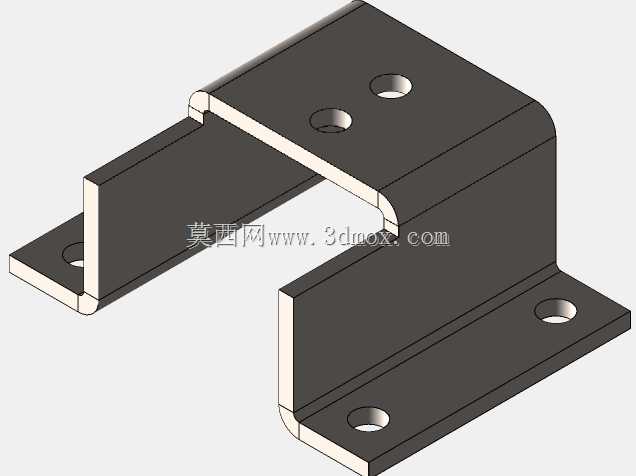

　　在结构细节处理上，所有运动副的位置都设计了润滑注油孔，可定期加注润滑脂降低运动磨损，曲轴与支撑座的配合位置采用滚动轴承支撑，相比滑动轴承能有效降低旋转阻力，减少启动阶段的扭矩需求。活塞环槽位置可根据实际使用需求选配活塞环，实现缸内空间的密封，保证做功压力或者泵送压力能够达到设计要求。整套结构的运动逻辑完全复现了实际活塞发动机的曲柄连杆运动规律，可用于机械原理教学过程中的运动演示，帮助学习者理解往复运动与旋转运动的转换原理，也可作为小型动力设备的核心传动单元进行二次开发，适配不同的动力输出需求。在建模过程中所有配合面的公差设置都符合机械设计手册的相关要求，装配时可按照先固定底座、再安装曲轴飞轮组、随后装配连杆与活塞组件、最后安装缸体与防护框架的顺序进行，装配完成后手动盘动飞轮检查运动是否顺畅，确认无卡滞点后再进行后续的动力对接或者负载连接。
