V12发动机排气歧管总成结构设计

　　在大排量高性能动力单元的开发流程中，排气系统的管路布局直接决定了整机的充气效率、排气背压水平与各缸工作均匀性，V12机型由于采用两列六缸的夹角布置，排气总管的设计需要同时兼顾两侧气缸的排气时序干涉规避、管路长度均等性、机舱安装边界适配以及热负荷下的结构可靠性，是动力总成外围附件中设计难度较高的部件。

　　从实际装车场景来看，这类等长排气总管多用于大排量高性能乘用车辆、赛用动力单元以及特种装备的V型12缸动力配置中，核心作用是将各气缸燃烧后排出的高温废气有序汇集，送入下游的三元催化装置、消音总成最终排出机体，同时借助管路内的排气脉冲效应实现气缸扫气效率的提升，降低泵气损失，间接优化动力输出曲线与燃油经济性。不同于直列机型的单侧排气布局，V型12缸的两列缸盖分别布置在夹角两侧，每侧六个排气口的引出路径需要逐一匹配点火顺序，避免相邻点火气缸的排气脉冲在管内形成对冲，这也是这类排气总管采用不等曲率弯管组合结构的核心原因。

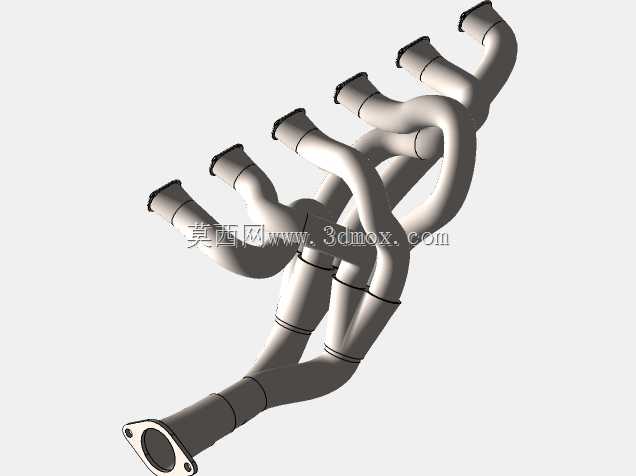

　　设计阶段首先要锁定的是缸盖排气侧的安装接口边界，每个支管的法兰端面需要与缸盖排气道出口精准贴合，密封带的位置、螺栓孔的节圆尺寸必须与缸盖端的安装基准完全匹配，避免安装后出现密封压合不均导致的排气泄漏问题。每一段支管的弯折角度、管路内径、走向曲率都经过反复校核，确保同一列六个气缸的排气支管长度差值控制在极小范围内，让各缸排出的废气到达总管汇合处的时间差匹配点火间隔，充分利用排气惯性降低排气阻力，减少各缸之间的排气干扰。

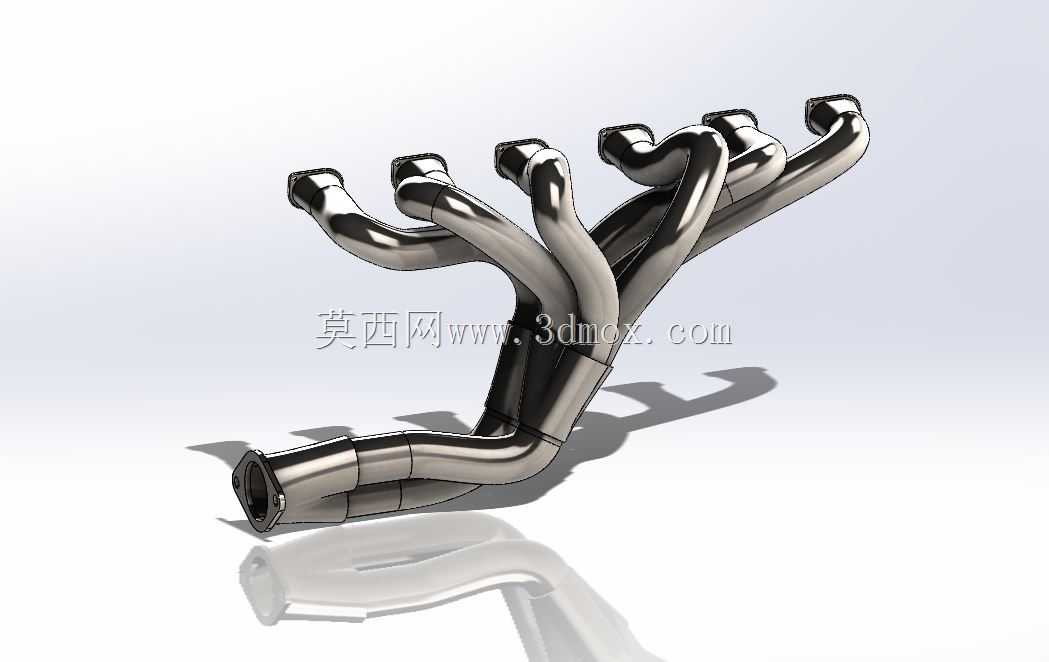

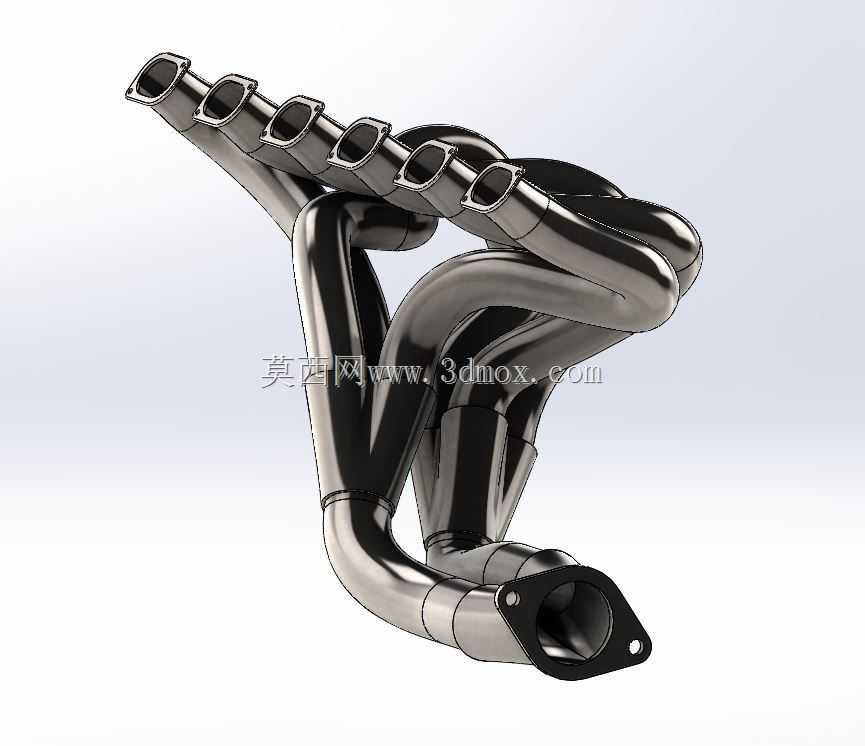

　　从结构特性来看，整个排气总管采用不锈钢材质的弯管焊接成型，管路弯折处采用大圆弧过渡设计，避免直角弯折造成的局部排气阻力陡增，同时减少高温废气长期冲刷下的局部热应力集中。总管的汇合段采用渐扩式结构设计，随着各支管气流的逐步汇入，通流截面缓慢增大，控制管内气流流速在合理区间，避免流速过高带来的排气噪音增大与背压升高问题。总管末端的出口法兰需要匹配下游排气后处理装置的安装接口，法兰厚度、密封槽结构、螺栓固定点位都要对应后续部件的安装基准，保证整个排气系统的装配同轴度。

　　安装边界的校核是这类部件三维设计中的关键环节，由于V12发动机的机舱布置空间紧凑，排气总管的整体外轮廓不能与周边的缸盖附件、线束管路、冷却系统部件、防火墙结构产生运动干涉，尤其是在发动机悬置的减震行程范围内，管路与周边部件的安全间隙需要满足热态下的膨胀量要求——不锈钢管路在排气高温下会产生一定的线性膨胀，设计时需要预留足够的变形间隙，同时在合适的位置设置固定吊耳，将管路的热膨胀量引导至允许的变形方向，避免长期热交变应力下出现焊缝开裂、固定点断裂的问题。

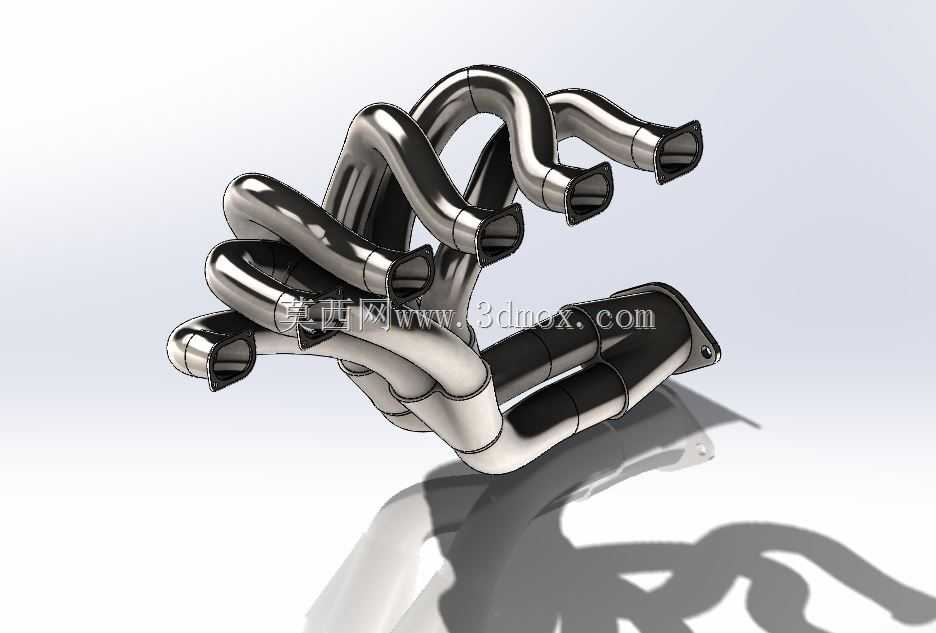

　　实际建模过程中，每一段弯管的中心线路径都需要结合缸盖排气口坐标、机舱边界约束、等长要求进行反复调整，既要保证管路内壁光滑无突变，减少气流沿程阻力，也要控制焊接节点的数量，降低生产制造环节的工艺难度与焊接变形风险。管壁厚度的选取需要平衡结构强度、热传导速度与整机轻量化要求，过薄的管壁在长期高温振动环境下容易出现振裂故障，过厚则会增加整机重量，同时提升冷启动阶段的暖机时间，影响后处理装置的起燃速度。

　　针对排气系统的热负荷特性，管路的弯折处与汇合区域是热应力集中的高发位置，设计时会在这些区域做局部的结构加强，同时匹配整车的热防护布局，避免高温管路的热辐射影响周边的橡胶件、塑料件与电气元件。整个排气总管的固定点采用带减震衬套的连接结构，过滤发动机运行过程中传递到管路的振动，减少振动向车身副车架的传递，提升整车NVH表现。

　　从性能匹配的角度，这类排气总管的结构参数需要与发动机的配气相位、凸轮轴型线、增压系统参数（若为增压机型）做协同匹配，管路的通流能力需要覆盖发动机最大转速工况下的排气流量需求，避免高转速区间因为排气不畅导致的功率损失，同时在中低转速区间利用排气脉冲效应提升低速扭矩输出，让整机的动力输出曲线更宽更平顺。对于高性能机型而言，排气总管的管路表面抛光处理不仅是外观层面的需求，光滑的管壁可以降低废气与管壁的摩擦阻力，同时减少积碳在管壁的附着，长期使用下的性能衰减更慢。
