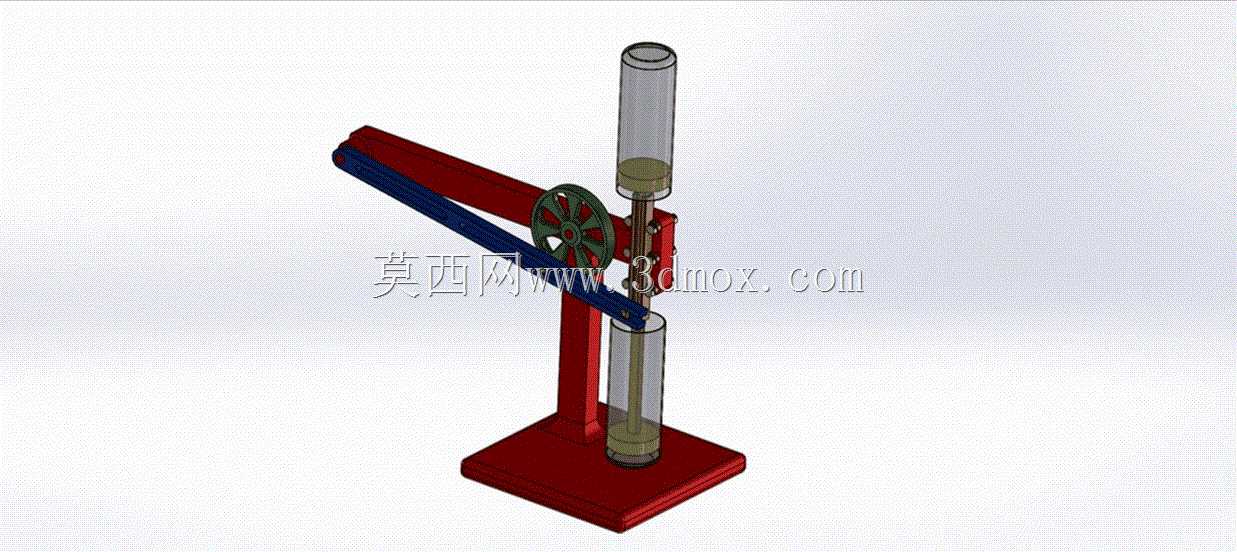

这套四杆快速回位机构属于平面连杆传动范畴,核心是利用曲柄的整周回转,配合连杆的铰接传动,带动滑块端实现往复直线运动,同时通过杆长参数的匹配设计,让滑块的回程运动速度明显高于工作行程速度,也就是机械原理中常提到的急回运动特性。在实际工业场景里,这类机构的应用覆盖面极广,小型半自动冲床的冲压进给、牛头刨床的滑枕往复驱动、轻载往复输送线的推料动作、小型打包设备的压合工位,都能看到这类传动结构的身影,核心优势就是不需要复杂的电控逻辑,纯机械结构就能实现“慢进快退”的动作节奏,工作行程阶段速度平稳,能保证加工或者推送动作的稳定性,回程阶段快速复位,有效缩短空行程耗时,提升整套设备的作业节拍效率。

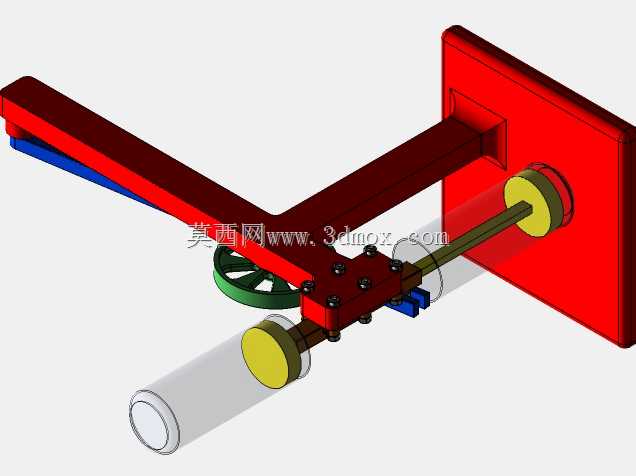

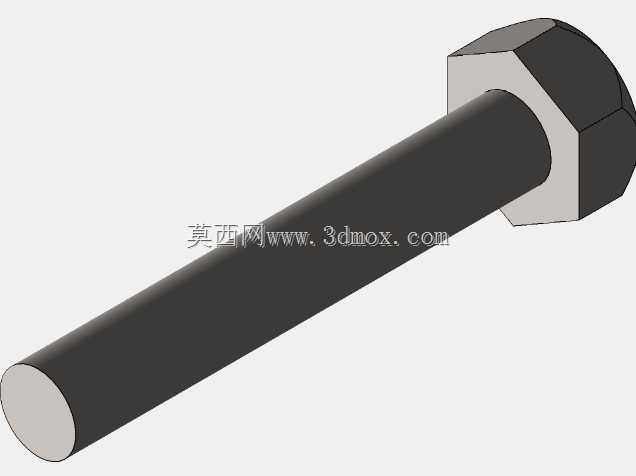

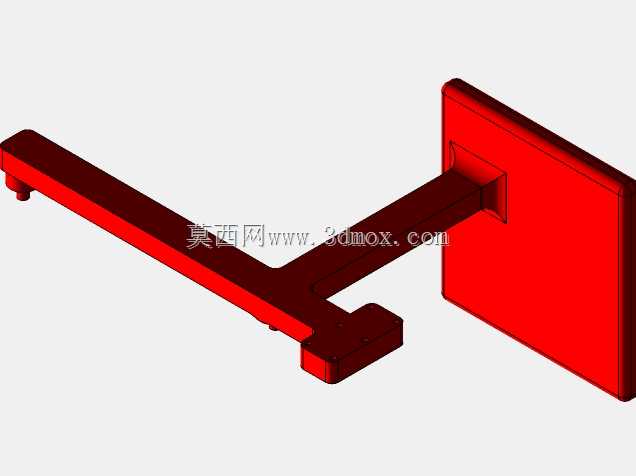

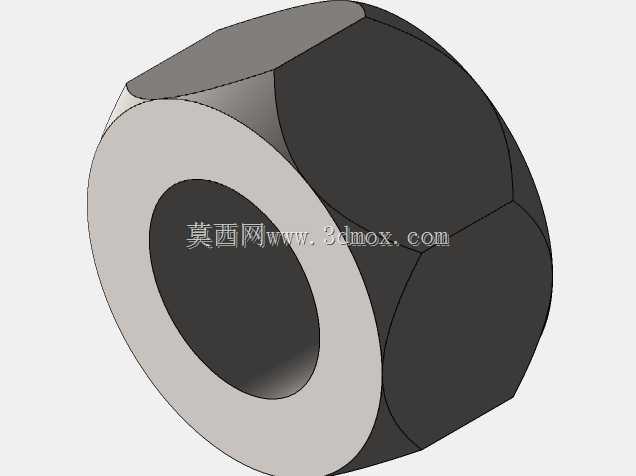

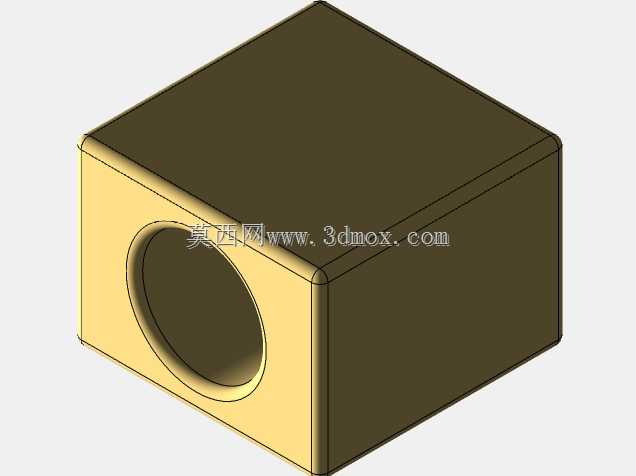

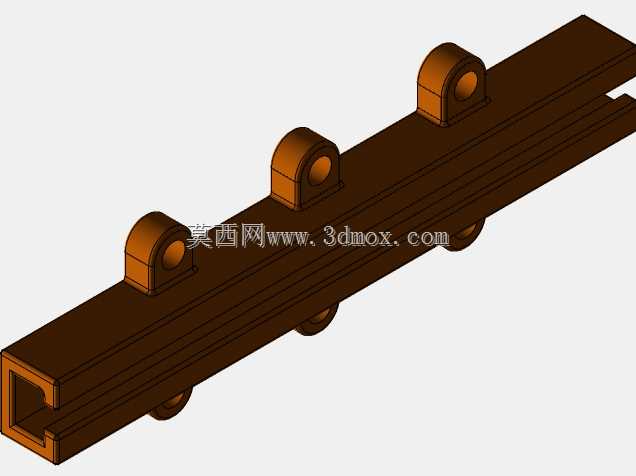

从结构设计逻辑来看,整套机构的安装基准是底部的方形铸铁底座,底座上预留了四个安装沉孔,安装时可以通过T型螺栓直接固定在设备机架或者型材工作台面上,安装边界的控制需要注意,整套机构的垂直高度从底座底面到顶部缸套上端面约为320mm,水平方向曲柄旋转的最大回转半径约为180mm,安装时需要在曲柄回转范围周边预留至少20mm的安全间隙,避免运动过程中与周边设备构件发生干涉。驱动端的曲柄通过平键与驱动轴连接,驱动轴的支撑端采用铜套滑动轴承配合立式支架固定,支架与底座之间通过内六角螺栓刚性连接,保证传动过程中支撑结构不会出现晃动偏移。连杆部分采用长槽型铰接设计,与曲柄端的滚子配合,这种设计可以补偿少量的安装同轴度误差,降低零件加工精度的要求,同时减少铰接位置的磨损,延长机构的维护周期。

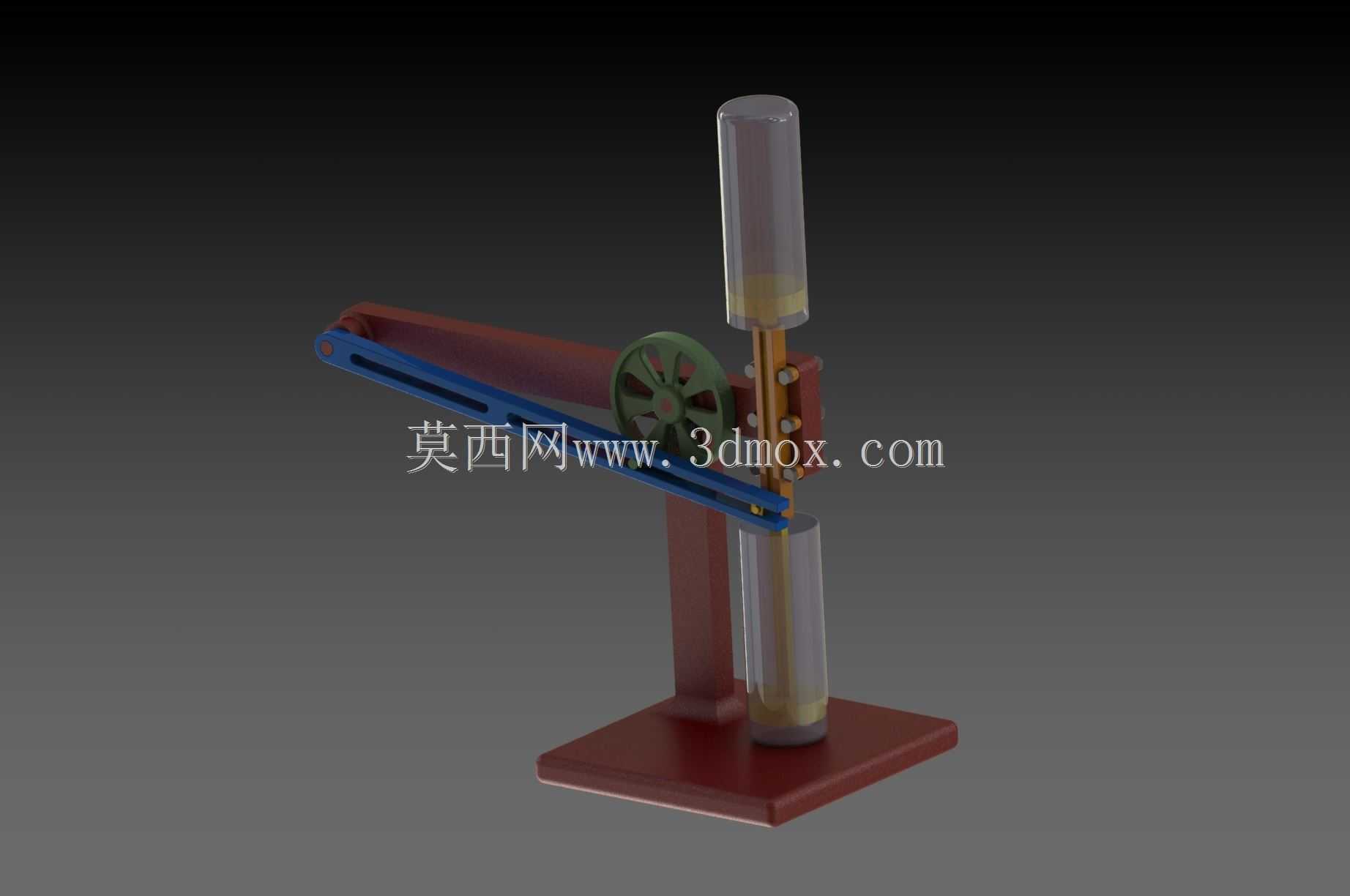

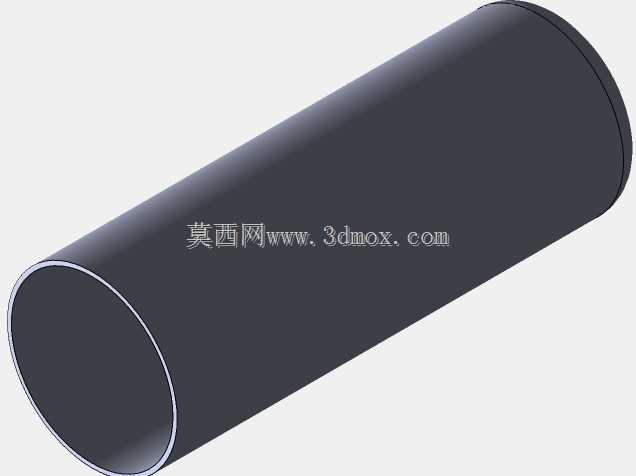

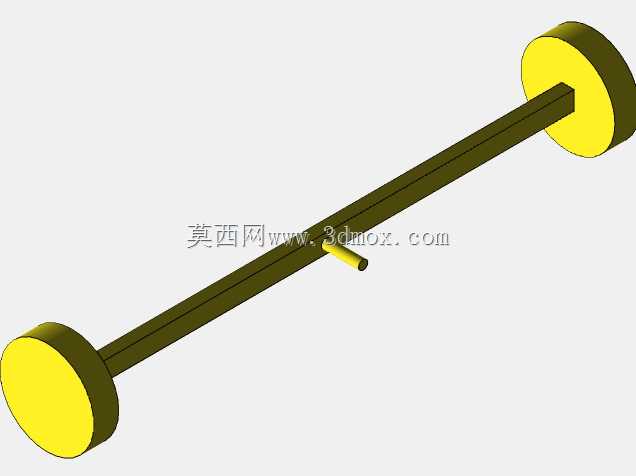

滑块端采用立式导向缸套作为运动导向,滑块与缸套之间采用间隙配合,配合公差控制在H8/f7区间,既保证滑块上下运动的顺畅度,又能控制径向间隙,避免运动过程中出现卡滞或者偏磨。在功能特性上,这套机构的急回系数可以通过调整曲柄的回转半径、连杆的有效铰接长度来进行适配调整,当需要更大的急回比来缩短回程时间时,可以适当增大曲柄的偏心距,不过需要同步校核连杆的受力情况,避免杆组出现传动角过小的问题——传动角是连杆机构设计的核心参数,一般要求工作行程内最小传动角不小于40度,否则会导致机构传动效率下降,铰接位置受力急剧增大,甚至出现死点卡滞的情况。

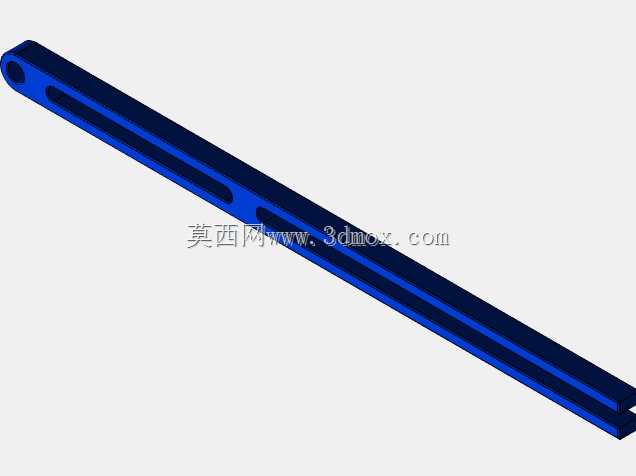

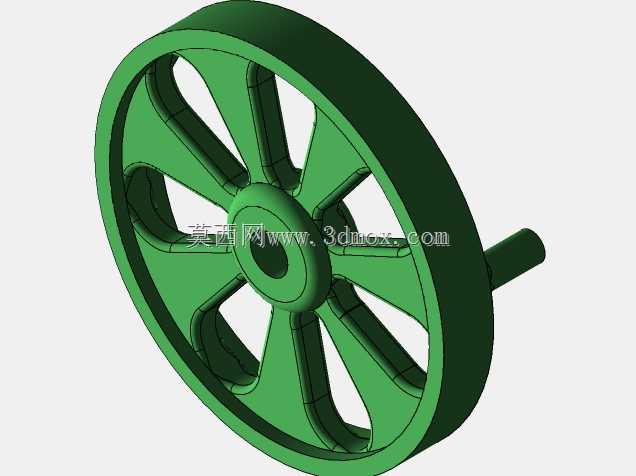

在实际选型适配过程中,这类纯机械连杆机构相比气缸、电缸等直线驱动元件,优势在于可靠性高,不需要配套气源或者伺服驱动系统,只要通过减速电机带动曲柄旋转就能持续工作,适合在长时间连续运行的工况下使用,维护成本极低,只需要定期在铰接位置加注润滑脂即可。设计过程中需要重点校核几个关键边界:首先是曲柄的动平衡,因为曲柄做整周回转,如果偏心质量过大,高速运行时会产生明显的振动,所以曲柄部分一般会做减重孔设计,同时对回转部分做静平衡校正;其次是滑块的行程极限位置,需要在机构的上下极限位置预留硬限位挡块,避免杆组过位导致零件碰撞损坏;另外,铰接位置的销轴需要做淬火处理,表面硬度达到HRC45-50,提升耐磨性能,避免长时间运行后销轴磨损导致间隙过大,影响运动精度。
这套机构的运动逻辑完全通过杆长的几何关系实现,不需要额外的传感器或者控制程序来切换运动方向,当曲柄连续回转时,滑块自动完成往复运动,并且自然形成工作行程匀速、回程快速的动作特性,非常适合那些对动作节拍有要求、但负载不大的往复作业工位。在安装调试阶段,首先需要固定底座的水平度,保证立式导向缸套的轴线与水平面垂直,偏差控制在0.1mm/100mm以内,否则会导致滑块运动过程中出现偏载,加速导向套的磨损;其次需要调整连杆与曲柄的铰接间隙,保证铰接位置转动灵活,没有卡滞点,手动盘车转动曲柄一圈,确认滑块在全行程范围内运动顺畅,没有异响或者卡顿的位置,之后再连接驱动电机进行空载试运行,试运行过程中检查各连接螺栓是否有松动,铰接位置是否有异常发热的情况,空载运行半小时无异常后再接入负载作业。
