带蛇形镀金装饰护手的仿古单手刀剑结构

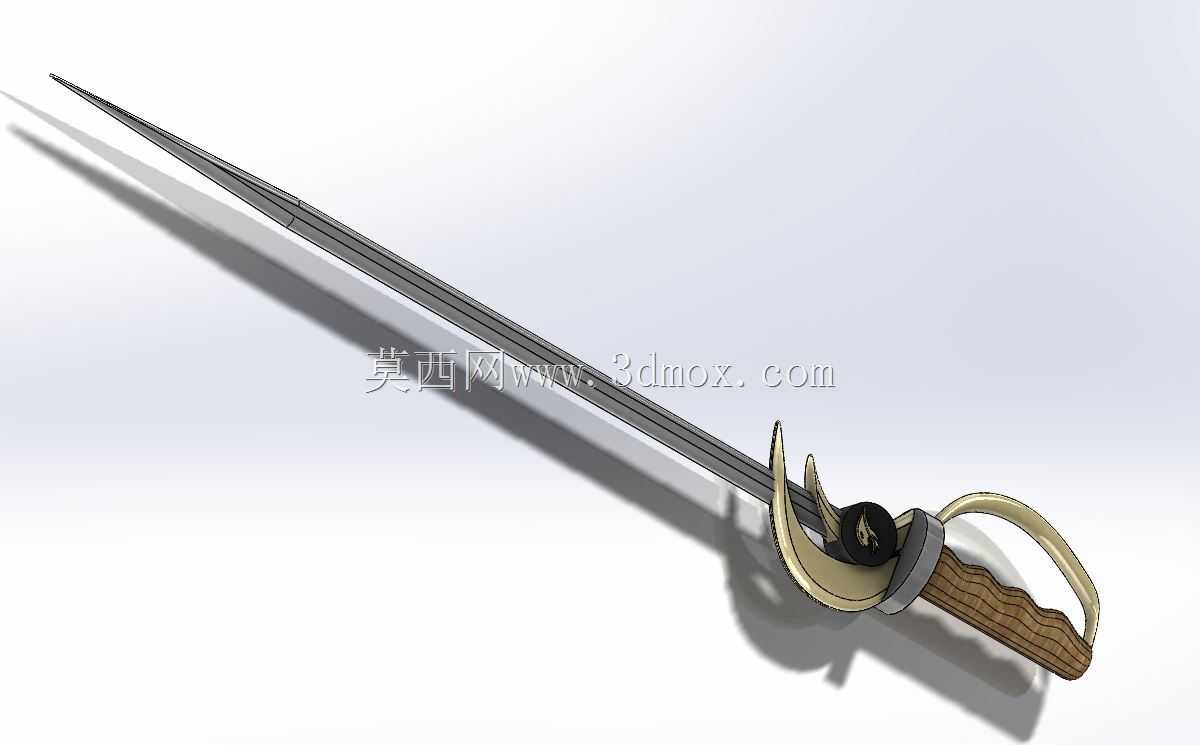

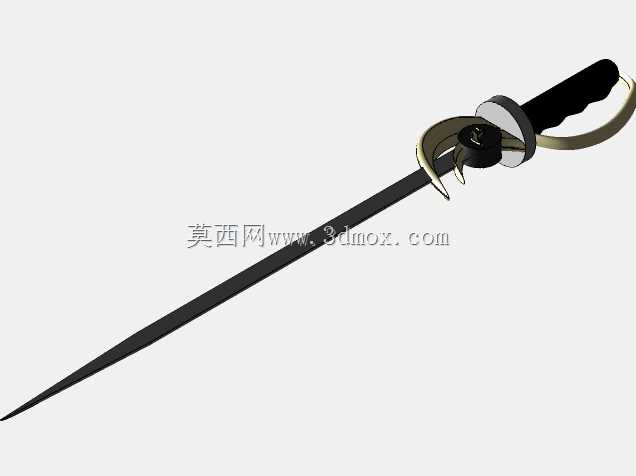

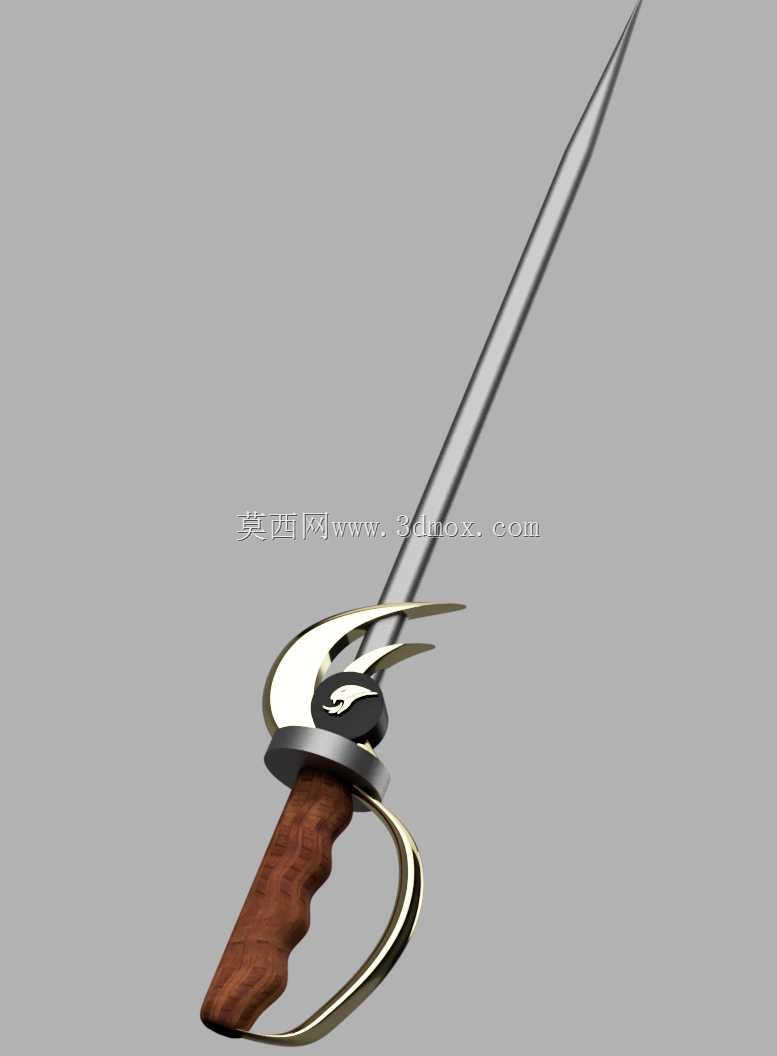

　　从结构设计角度拆解这款单手刀剑的三维模型，首先需要明确其核心应用场景集中在影视道具制作、文创周边开发、仿古冷兵器复原展示以及格斗运动训练器械的前期结构验证环节，不同场景下对结构强度、外观细节的要求存在明显差异，做结构设计时需要针对不同使用场景调整壁厚、材质匹配以及连接结构的冗余量。先看握持部分的设计，握柄采用分段式曲面造型，表面做了符合人体工学的凹凸纹理，每一段凸起的弧度都贴合手掌自然弯曲时的指腹贴合位置，握柄整体长度控制在单手握持的舒适区间，径向尺寸从靠近护手位置向尾端逐渐收窄，避免长时间握持时出现硌手或者打滑的问题，握柄内部预留了贯通的芯轴安装孔，芯轴与刀身采用一体化延伸设计，穿过握柄后在尾端通过铆接结构锁紧，

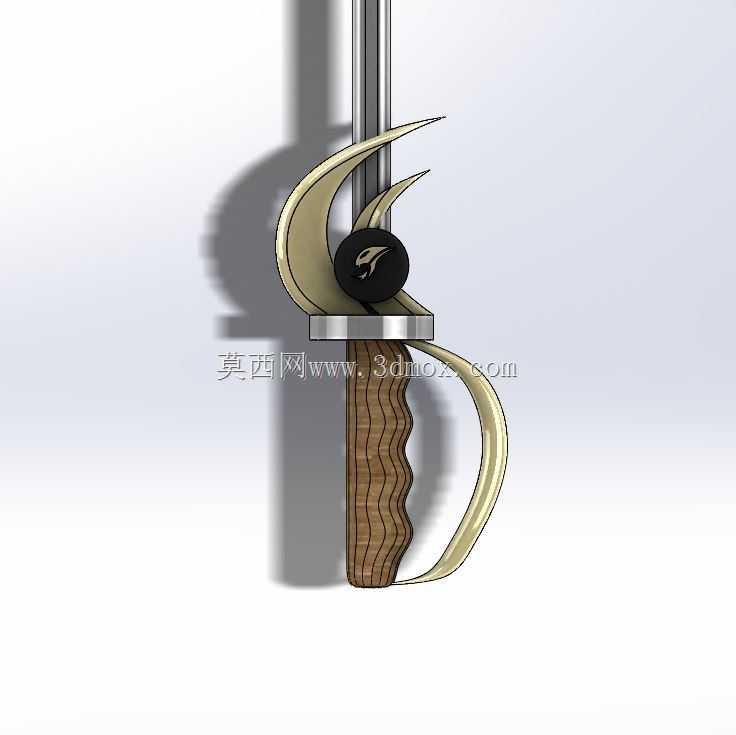

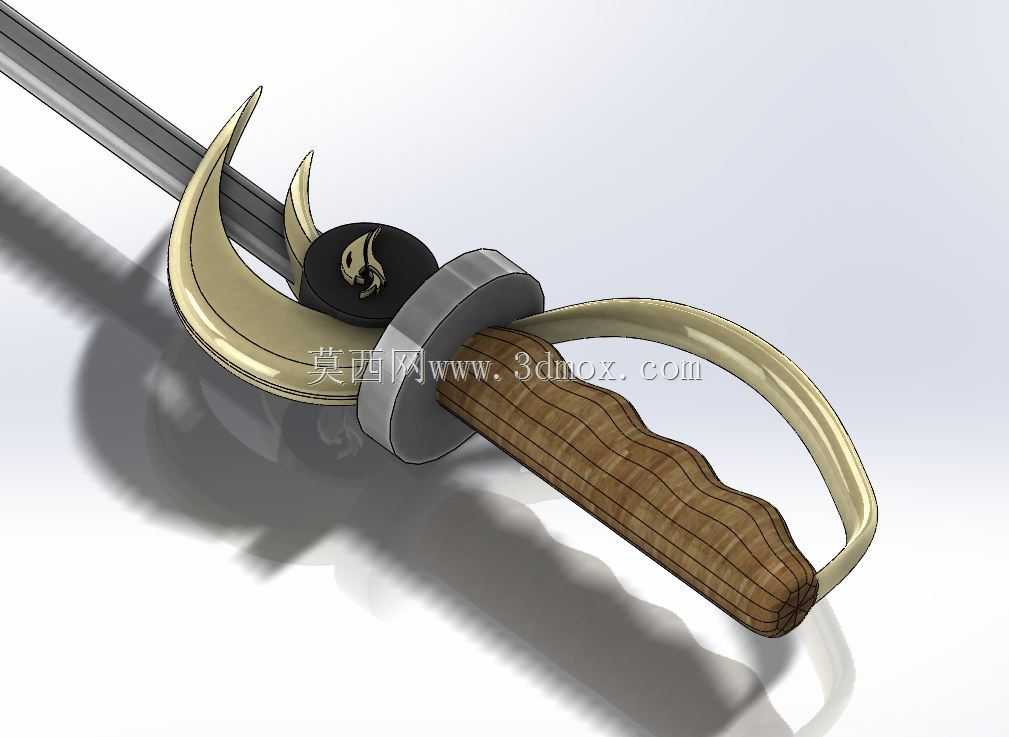

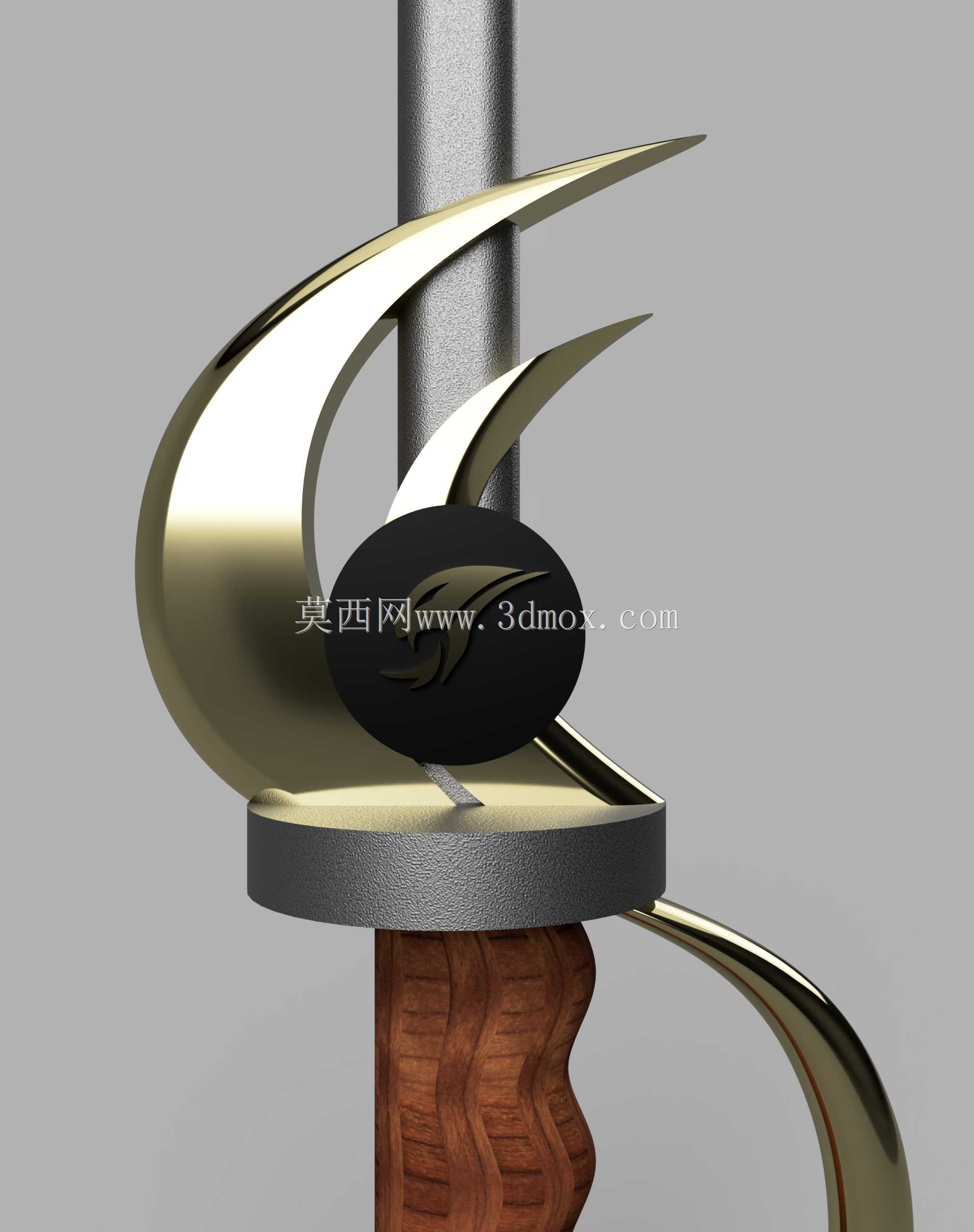

　　保证刀身与握柄的连接强度能够承受横向劈砍、纵向刺击时的载荷，不会出现松脱晃动的问题。护手部分是这款刀剑结构的核心设计亮点，除了常规的格挡功能外，额外增加了蛇形造型的镀金装饰结构，蛇形构件从护手盘位置向上延伸出两个弯曲的尖角，向下延伸形成包裹握柄前端的弧形护圈，护圈的弧度刚好避开握拳时的拇指位置，不会在握持时卡压手部，同时能够在格挡时有效阻挡对方兵器滑向握柄位置，保护手部不受伤害。蛇形装饰构件与护手盘之间采用定位销加粘接的组合连接方式，建模时需要在护手盘表面预留对应形状的定位凹槽，保证装饰件安装后位置精准，不会出现错位偏移，镀金层的厚度在建模时预留0.05mm的表面处理层余量，避免后续表面处理后出现装配干涉。

　　刀身部分采用等宽变厚的结构设计，靠近护手位置的刀身厚度最大，向刀尖位置逐渐减薄，刀身两侧开有对称的血槽结构，既能够减轻刀身整体重量，又可以提升刀身的结构刚度，避免劈砍时出现刀身弯曲变形的问题，刀身与护手盘的配合位置做了方形定位台，安装时方形定位台卡入护手盘对应的方孔中，能够传递扭转力矩，避免刀身与护手之间出现相对转动。从安装边界来看，整剑装配完成后，护手位置的最大外轮廓尺寸需要控制在常规刀剑鞘的开口尺寸范围内，蛇形装饰构件的外伸尖角不能超出刀身宽度太多，避免入鞘时出现卡滞，握柄尾端的配重块尺寸要与鞘口的装具尺寸匹配，保证整剑入鞘后整体重心保持在护手前3cm左右的位置，握持时不会出现头重脚轻的问题，长时间持握也不容易产生疲劳感。

　　做结构建模时需要注意不同构件之间的公差配合，金属构件之间的间隙预留0.1mm的装配余量，木质握柄与金属芯轴之间采用过盈配合，过盈量控制在0.02-0.03mm，既保证连接牢固，又不会因为过盈量太大导致握柄开裂。针对影视道具使用场景，还可以在建模时将刀身部分替换为软质材料的结构，调整芯轴的材质为轻质铝合金，降低整体重量，方便演员做动作时使用；针对文创展示场景，则可以提升装饰构件的细节精度，把蛇形图案的纹理做的更加细腻，表面处理的余量预留调整到0.08mm，满足镀金工艺的厚度要求；针对训练器械场景，则需要加强护手与刀身连接位置的结构强度，增加加强筋结构，提升抗冲击性能，避免训练击打时出现结构断裂。整个模型的曲面建模过程中，需要重点关注蛇形构件的曲面顺滑度，所有过渡位置都做G2连续处理，避免出现棱角或者曲面褶皱，保证后续加工或者3D打印时表面质量达标，握柄的纹理凹凸深度控制在1mm左右，既能够起到防滑作用，又不会因为凹槽太深积存污渍，方便日常清洁维护。
